Configurateur de système de transfert à palettes porte-pièces
Besoin d’un transfert fiable, modulaire et parfaitement adapté à votre ligne de production ?
Avec notre configurateur en ligne, concevez en quelques clics votre système de transfert à palettes porte-pièces sur mesure.
Dimensions, modules, options : tout est personnalisable selon vos contraintes industrielles.
Visualisez les plans, générez vos fichiers CAO et obtenez un devis instantané.
Une solution modulaire pour une production efficace
Les systèmes de transfert à palettes porte-pièces permettent le déplacement précis et sécurisé de vos composants entre les différents postes de travail, qu’ils soient manuels ou automatisés.
Composés de modules standardisés, ils offrent une flexibilité maximale pour s’adapter à diverses configurations de production.

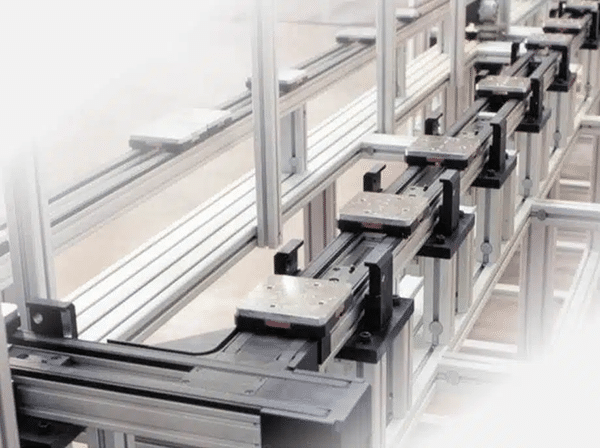

Système de transfert à palettes TLM 1000 : fiabilité, précision et modularité
Le TLM 1000 est un système de transfert modulaire et compact, conçu pour répondre aux exigences des lignes de production modernes. Il permet la circulation fluide de palettes porte-pièces entre différentes stations, qu’elles soient automatiques ou manuelles. Grâce à sa structure flexible et à ses composants standardisés, il s’intègre facilement dans tout environnement industriel, avec un encombrement minimal.
Le déplacement des palettes est assuré par deux bandes parallèles, disponibles en version lisse ou crantée selon les besoins de charge et de vitesse. Des pions escamotables assurent un guidage précis, y compris dans les virages et les dérivations. Résultat : une grande stabilité, même lors des changements de direction.
L’ensemble des composants du TLM 1000 est conçu pour une utilisation en atelier propre et sec, dans une plage de température de 0 à 40°C. Il garantit une excellente durabilité à condition de respecter les préconisations d’usage.
Pensé pour s’adapter à votre flux, le TLM 1000 permet de gérer, orienter et positionner les pièces avec une grande précision, tout en assurant un rythme de production continu. C’est une solution idéale pour automatiser le transport interne des pièces, avec une excellente compatibilité CAO et un haut niveau de personnalisation via notre configurateur en ligne.

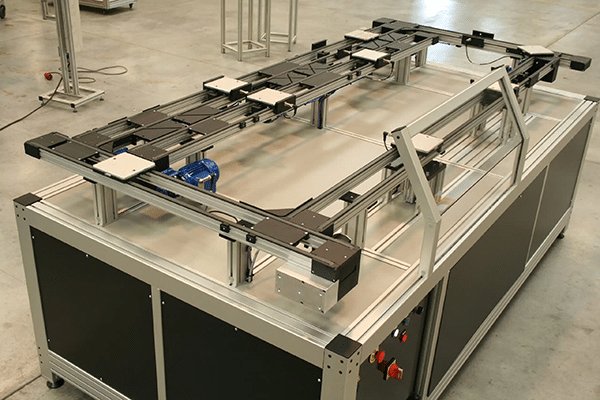

Système de Transfert Linéaire Modulaire TLM 1500
Le système de transfert linéaire modulaire TLM 1500 est une solution flexible et efficace pour le transport automatisé de petites pièces. Conçu pour répondre aux besoins des environnements industriels modernes, il offre une capacité de charge allant jusqu’à 4 kg par palette, avec des dimensions de 150 x 150 mm. Ce modèle se distingue par sa bande crantée, garantissant une traction optimisée et une grande fiabilité, même à des vitesses de fonctionnement de 12 à 16 m/min.
Le TLM 1500 s’intègre parfaitement dans des lignes de production complexes grâce à sa conception modulaire. Il permet une personnalisation facile via un configurateur, permettant de définir les spécifications exactes en fonction des besoins, tels que les dérivations, les arrêts ou les indexations. Ce système est particulièrement adapté aux environnements où la précision et la flexibilité sont primordiales. La possibilité de configurer des modules spécifiques en fonction des exigences du client en fait une solution idéale pour diverses applications, allant de l’assemblage à la distribution de petites pièces.
Enfin, le TLM 1500 est conçu pour offrir une maintenance minimale grâce à sa robustesse et sa simplicité d’utilisation. Son système de dérivation économique avec came courte optimise l’espace tout en garantissant une distribution fluide des produits à chaque étape du processus de fabrication.

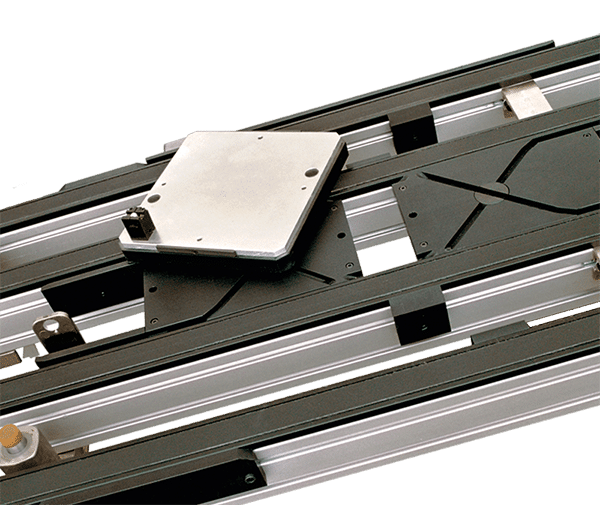

Système de Transfert à Palette Porte-Pièce TLM 2000
Le système de transfert linéaire modulaire TLM 2000 d’elcom est une solution industrielle conçue pour répondre aux besoins de flexibilité, de précision et de fiabilité dans le transport de pièces sur palettes porte-pièces. Il repose sur un principe de déplacement linéaire assuré par deux bandes lisses ou crantées positionnées sous les palettes. Grâce à un système de guidage exclusif basé sur des pions escamotables, le TLM 2000 garantit une circulation fluide et stable, même dans les courbes, les dérivations ou les zones de transition complexes.
Ce modèle est particulièrement adapté pour les lignes de production automatisées ou semi-automatisées, où la répétabilité et l’optimisation des cycles sont essentiels. Il supporte des palettes de dimensions allant de 200 x 200 mm jusqu’à 400 x 400 mm, ce qui permet de couvrir une large gamme de formats de pièces. Chaque palette est conçue avec une plaque supérieure en aluminium, sur laquelle peuvent être fixés les supports de pièces, et une embase en polyamide à faible friction, garantissant une excellente résistance à l’usure. Ce système modulaire est compatible avec des stations de travail manuelles ou automatiques et permet l’ajout de fonctions spécifiques comme des arrêts, des indexages ou des dérivations via came.

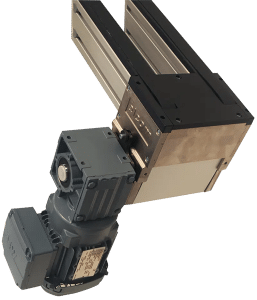

Entièrement configurable, le TLM 2000 s’intègre facilement dans des architectures de production complexes. Il est possible d’adapter la longueur des unités de transport en fonction du nombre de palettes et de la charge à supporter, tout en maintenant un fonctionnement optimal. Les moteurs peuvent être positionnés de manière flexible, et des régulateurs de débit installés sur les vérins permettent un contrôle précis de la vitesse de déplacement.
Des palettes porte-pièces adaptées à vos besoins
elcom propose des palettes standard carrées (200 x 200 mm, 300 x 300 mm, 400 x 400 mm) et rectangulaires (200 x 250 mm, 200 x 300 mm, 300 x 400 mm). Des dimensions spécifiques peuvent également être fournies pour répondre aux exigences particulières de chaque application.
Deux types de palettes sont disponibles :
- Palette U : conçue pour se déplacer uniquement dans une direction, idéale pour les processus nécessitant une orientation constante du produit.
- Palette M : permet des rotations de 90°, 180° ou 270°, adaptée aux applications nécessitant une orientation variable du produit.
Des modules standard pour chaque étape de votre processus
elcom propose une gamme complète de modules standard pour répondre à chaque étape spécifique de votre processus de production :
- Indexages pour presses : assurent un positionnement précis des pièces pour les opérations de pressage.
- Modules d’ascenseurs : permettent le transfert vertical des palettes entre différents niveaux de la ligne de production.
- Modules de retournement : offrent la possibilité de retourner les pièces pour des opérations nécessitant un accès à différentes faces.
- Solutions pour postes de travail indépendants du temps de cycle : optimisent la flexibilité de la production en permettant des opérations en parallèle.
- Évacuation de pièces non conformes : facilitent la séparation des pièces défectueuses pour un traitement ultérieur.

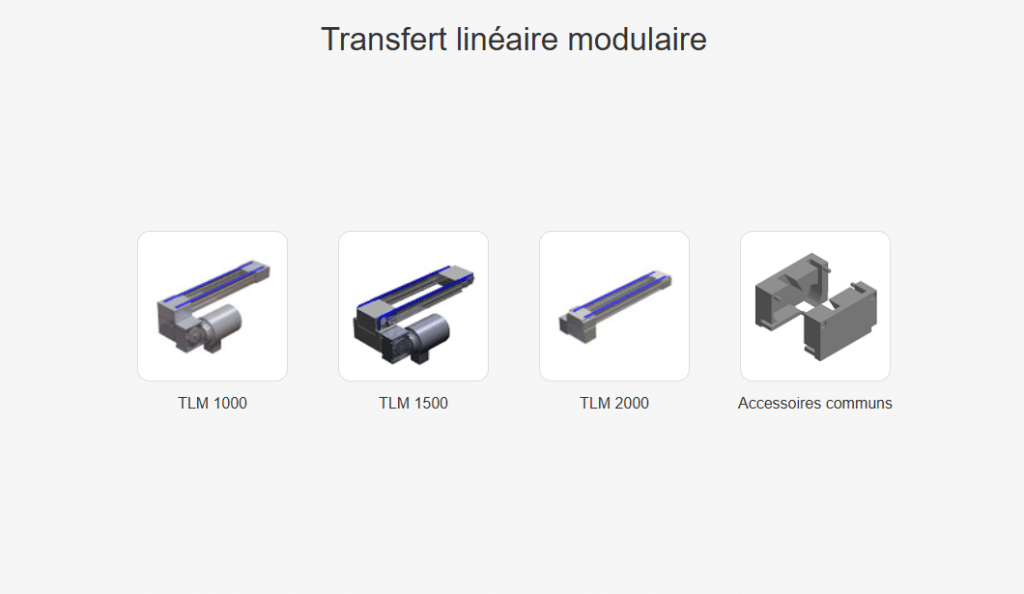

Configurez votre système de transfert en ligne
Grâce au configurateur en ligne d’elcom, concevez votre système de transfert à palettes porte-pièces en quelques clics :
- Sélectionnez votre modèle : choisissez parmi les différentes gammes de systèmes de transfert proposées.
- Définissez les dimensions : indiquez les dimensions spécifiques de vos palettes et de votre ligne de production.
- Obtenez vos documents techniques : téléchargez immédiatement les plans techniques et les fichiers CAO.
- Demandez un devis : envoyez une demande de devis préremplie pour obtenir une offre personnalisée.
Ce configurateur est conçu pour les professionnels de l’industrie, tels que les bureaux d’études, les intégrateurs et les responsables maintenance, permettant une conception rapide et autonome de votre solution de transfert.
Un accompagnement personnalisé pour vos projets
Chaque environnement industriel est unique. C’est pourquoi l’équipe d’elcom vous propose un accompagnement personnalisé à chaque étape de votre projet. Que vous ayez besoin d’un système de transfert standard ou d’une solution sur mesure, nos experts sont à votre écoute pour concevoir une solution parfaitement adaptée à vos contraintes techniques, vos objectifs de productivité et vos exigences budgétaires.
Contactez-nous dès maintenant pour discuter de votre projet et découvrir comment nos systèmes de transfert à palettes porte-pièces peuvent optimiser votre production.
Elcom dispose d’experts qui vous aident dans la conception de votre projet, ce sont des techniciens, comme vous !
