Einschienen-Transfersystem TM
Das Einschienen-Transfersystem TM wurde für stark beanspruchte Arbeitsbereiche entwickelt und eignet sich für den Transport schwerer Teile (bis zu 300 kg).
Seine kompakten Abmessungen und die optimale Ergonomie erleichtern die Gestaltung des Arbeitsplatzes.
Nutzen von linearen Transfersystem
Die Abschnitte sind motorisiert und die Shuttles werden durch ein passives und progressives Kupplungssystem angetrieben. Der Bediener kann den sanften und gleichmäßigen Fluss jederzeit sicher stoppen.
Die Vorwärts- und Rückwärtsfunktion des Systems ermöglicht z. B. auch das Be- und Entladen.
Aufgrund der doppelten Anordnung der Sektionen ist außerdem der Transport von voluminösen Produkten möglich.
Ist ein Richtungswechsel nötig, lässt sich das sehr leicht mit einem elektrisch betriebenen Drehtisch realisieren (optional).
Muss das Shuttle nach oben oder unten verschoben werden – z. B. um es an eine vorhandene Anlage anzupassen – ist das mit einem Liftsystem komfortabel zu lösen.
Technische Daten
Die technischen Merkmale des TM-Transfersystems (Einkanaltransfersystems) tragen zu seiner Effizienz und Vielseitigkeit im Produktionsprozess bei. Im Folgenden werden die einzelnen Merkmale und ihr Nutzen ausführlich beschrieben :
- Staukettentechnologie: Der TM-Transfersystem nutzt für die Bewegung der Paletten eine Staukettentechnologie. Diese Technologie ermöglicht eine flüssige und gleichmäßige Bewegung der Paletten entlang des festgelegten Pfades. Die Paletten werden auf einer Kette platziert, die sie über den gesamten Weg führt, wodurch die Gefahr von Blockaden oder Fehlfunktionen verringert wird. Dies gewährleistet einen zuverlässigen und kontinuierlichen Transport der Produkte von einer Arbeitsstation zur nächsten.
- Richtungswechsel durch Ripage-Einheit oder Drehtisch : Der TM-Transfersystem ist mit Einheiten ausgestattet, mit denen die Bewegungsrichtung der Shuttles geändert werden kann. Mithilfe eines Ripage-Mechanismus können die Paletten seitlich verschoben werden, um sich in die gewünschte Richtung zu drehen. Diese Funktion bietet eine hohe Flexibilität beim Routing der Paletten an den Arbeitsstationen und ermöglicht so eine einfache Anpassung an die spezifischen Anforderungen des Produktionsprozesses.
- Tablettlast bis 100 kg: Der TM-Transfersystem ist für den Transport schwerer Lasten ausgelegt. Er kann beladene Tabletts mit einem Gewicht von bis zu 100 kg tragen. Aufgrund dieser hohen Tragfähigkeit eignet er sich für den Transport verschiedener Arten von Produkten, auch von relativ schweren, wie z. B. Maschinenteilen oder Fahrzeugkomponenten. So trägt er dazu bei, den Transport von Lasten in industriellen Produktionsprozessen zu optimieren.
- Konfigurierbare Tabletts (max. 1m²): Die Tabletts des TM-Transfersystems sind konfigurierbar, d. h. sie können an die Größe und Form der zu transportierenden Produkte angepasst werden. Die maximale Fläche des Tabletts kann bis zu 1 Quadratmeter betragen. Diese Modularität ermöglicht die Anpassung an die spezifischen Anforderungen jeder Anwendung, wodurch die Raumnutzung optimiert und eine präzise und sichere Handhabung der Produkte an den Arbeitsplätzen gewährleistet wird.
- Betrieb in beide Richtungen möglich : Der TM-Transfersystem ist so konzipiert, dass ein Betrieb in beide Richtungen möglich ist. Das bedeutet, dass er Produkte in beide Richtungen transportieren kann und somit eine größere Flexibilität bei der Planung von Arbeitsabläufen bietet. Er kann die Produkte je nach Bedarf des Produktionsprozesses vorwärts oder rückwärts bewegen und bietet so eine weitere Optimierung der Arbeitsabläufe.
das Zubehör des TM-Transfersystems
Zusätzlich zu diesen technischen Hauptmerkmalen kann der TM-Transfersystem mit verschiedenen Zubehörteilen ausgestattet werden, um den spezifischen Anforderungen der jeweiligen Anwendung gerecht zu werden. Einige der häufig verwendeten Zubehörteile umfassen :

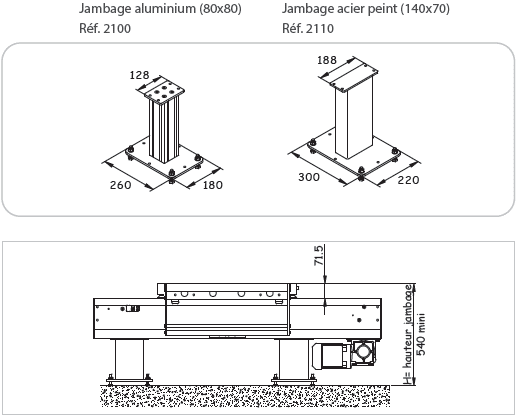

- Jambing (Anbringen von Füßen) : Das Beingestell stabilisiert den Transfer, indem es ihm eine feste Basis verschafft. Er ist nützlich, wenn der Transfer unter bestimmten Bedingungen eingesetzt werden soll, die eine erhöhte Stabilität erfordern.
- Anschlag: Der Anschlag ist eine Vorrichtung, die das genaue Anhalten von Paletten an einer bestimmten Stelle auf dem Transfer ermöglicht. Er wird verwendet, wenn die Vorgänge an den Paletten ein genaues und wiederholbares Anhalten erfordern.
- Detektorhalterung: Die Detektorhalterung dient zur Aufnahme eines Sensors, z. B. eines Näherungssensors oder eines optischen Sensors. Sie ermöglicht es, automatische Erkennungs- oder Steuerungsfunktionen in den Transferprozess zu integrieren und so eine weitere Automatisierung zu ermöglichen.
Dieses zusätzliche Zubehör erhöht die Vielseitigkeit des TM-Transfersystems, indem es die Hinzufügung spezifischer Funktionen entsprechend den Anforderungen der jeweiligen Anwendung ermöglicht.
Die technischen Merkmale des TM-Transfersystems, wie z. B. die Stauförderkettentechnologie, die Richtungsänderung durch Schräglageneinheit oder Drehtisch, die hohe Tragfähigkeit, die konfigurierbaren Platten und der bidirektionale Betrieb, machen ihn zu einem leistungsstarken und vielseitigen Werkzeug für den automatisierten Transport von Produkten in industriellen Produktionsprozessen.
Optionales Zubehör wie Schenkel, Anschlag und Sensorhalterung ermöglichen eine noch genauere Anpassung an die spezifischen Anforderungen der jeweiligen Anwendung.
Einrichtung des TM-Transfersystem
