Gurtförderer 20

Platzsparender Gurtförderer für Einbaulagen mit geringem Raumangebot basierend auf 20 mm Aluprofil mit 5 mm Nutenbreite. Geeignet für sehr leichtes und schmales Fördergut. Der Motor kann auf fast der gesamten Länge der jeweiligen Strecke positioniert werden. Die Umlenkungsrollen sind mit hochwertigen Kugellagern ausgestattet.

Die Entstehung der elcom-Bandförderer

Das Design der elcom-Bandförderer basiert auf der Verwendung von Profilen aus dem elcom-Sortiment, was ihnen eine außergewöhnliche Modularität verleiht. Diese Modularität ermöglicht eine hohe Flexibilität bei der Anpassung der Bandförderer an die spezifischen Bedürfnisse jedes Projekts. Unsere erfahrenen technischen Teams stehen Ihnen zur Verfügung, um Sie bei der Umsetzung Ihrer spezifischen Projekte zu unterstützen und zu beraten.

Ob für den Transport von kleinen, leichten Teilen auf engem Raum oder für maßgeschneiderte Projekte – die 20-mm-Bandförderer von elcom bieten eine zuverlässige und anpassungsfähige Lösung.

Die Vorteile des Gurtfürderer C20

    Vielseitigkeit von 20 mm Bandförderern: Die von elcom hergestellten Bandförderer mit einem Durchmesser von 20 mm bieten eine außergewöhnliche Vielseitigkeit. Dank ihres modularen Designs können sie in einer Vielzahl von Anwendungen eingesetzt werden, vom Transport kleiner, leichter Teile in der Elektronikindustrie über empfindliche pharmazeutische Komponenten bis hin zu kosmetischen Produkten. Was auch immer Ihre speziellen Anforderungen sind, die 20-mm-Bandförderer können so angepasst werden, dass sie Ihren Ansprüchen genügen.
  1.

Geringer Platzbedarf für beengte Platzverhältnisse : Einer der Hauptvorteile von 20-mm-Bandförderern ist der geringe Platzbedarf. Mit einem Grundprofil von 20 mm sind diese Förderer speziell dafür konzipiert, sich an beengte Platzverhältnisse anzupassen, bei denen die Grundfläche begrenzt ist. Damit bieten sie eine optimale Lösung für Produktionsumgebungen, in denen jeder Zentimeter zählt.

Zuverlässigkeit und Langlebigkeit: Die von elcom hergestellten Förderbänder mit einem Durchmesser von 20 mm sind für ihre Zuverlässigkeit und Langlebigkeit bekannt. Hergestellt aus hochwertigen Materialien (80% recyceltes Aluminium) sind diese Förderer so konzipiert, dass sie auch den anspruchsvollsten Arbeitsbedingungen standhalten. Ihre robuste Konstruktion gewährleistet eine gleichbleibende Leistung und eine lange Lebensdauer, was sie zu einer lohnenden Investition für Ihr Unternehmen macht.

Anpassung für spezifische Projekte: Wir bei elcom verstehen, dass jedes Projekt spezifische Anforderungen haben kann. Aus diesem Grund bieten unsere 20-mm-Bandförderer eine hohe Modularität, die es uns ermöglicht, sie an Ihre einzigartigen Bedürfnisse anzupassen. Ob Sie Seitenführungen,

Sortiersysteme oder andere Sonderfunktionen hinzufügen möchten, unsere erfahrenen technischen Teams stehen Ihnen zur Seite und bieten Ihnen maßgeschneiderte Lösungen an.

Globale Unterstützung für den Export: Dank unseres umfangreichen globalen Netzwerks ist elcom in der Lage, seine Kunden bei Exportprojekten zu unterstützen. Ob Sie 20-mm-Bandförderer in Ihrem Heimatland oder im Ausland benötigen, wir sind da, um Sie zu unterstützen.

Technische Daten des Gurtförderer C20

  1. Glattes Band: Das Förderband ist mit einem glatten Band ausgestattet, das eine flüssige und gleichmäßige Bewegung der transportierten Teile ermöglicht. Die glatte Oberfläche reduziert die Reibung und sorgt für einen effizienten Betrieb des Förderers.
  2. Zentraler Antrieb: Der Antrieb des Förderers ist zentral entlang des Profils positioniert. Dadurch wird die Kraftübertragung optimiert und eine gleichmäßige Bewegung des Bandes gewährleistet.
  3. Breite von 20 mm: Das Förderband ist 20 mm breit und damit ideal für den Transport von sehr kleinen und leichten Teilen. Diese kompakte Abmessung spart Platz und sorgt gleichzeitig dafür, dass die Teile gut transportiert werden.
  1. Einstellbare Position des Antriebs : Die Position des Antriebs kann entlang des Profils an die spezifischen Anforderungen der Anwendung angepasst werden. Dies bietet zusätzliche Flexibilität bei der Installation und Optimierung des Förderers.
  2. Kugelgelagerte Riemenscheiben: Die Riemenscheiben des Förderers sind kugelgelagert, was die Reibung verringert und eine reibungslose Bewegung des Bandes gewährleistet. Dies trägt zur Langlebigkeit und Zuverlässigkeit des Förderers bei.
  3. Edelstahlherd-Option: Ein Herd aus Edelstahl ist als Option erhältlich, um die Anforderungen spezifischer Anwendungen zu erfüllen. Edelstahl bietet Korrosionsbeständigkeit und eignet sich für Umgebungen, in denen Hygiene eine wichtige Rolle spielt.
  4. Einfache Montage auf Profile der Linie 8: Das Förderband kann einfach auf Profile aus dem elcom-Sortiment montiert werden, insbesondere auf Profile der Linie 8. Diese Kompatibilität erleichtert die Integration des Förderers in ein bestehendes Transportsystem oder bei der Erstellung einer neuen Konfiguration.

Die Maße und die Motorisierung des C20-Gurtförderer

In Bezug auf die Abmessungen und die Motorisierung des Förderers :

  • Breite A: 20 mm
    Länge L: Einstellbar von 200 mm bis 3.000 mm.
    Breite des Bandes: 17 mm
    Länge des Bandes (Lc) : Wird nach der Formel (2xL+163) x 0,992 berechnet.
    Profillänge (LP): Wird berechnet, indem 31 mm von der Gesamtlänge (L) subtrahiert werden.

Der Förderer kann mit verschiedenen Antrieben betrieben werden:

  • Stromversorgung: 230 V einphasig und 230/400 V dreiphasig.
    Geschwindigkeit (m/min) +/- 10 %: 1, 2, 3, 6, 9, 12, 19
    Geschwindigkeit bei 24 V DC (m/min) +/- 10 %: 3, 4, 8, 13, 19

Technische Details der Förderbänder

Zu den Eigenschaften der Streifen:

  • Maximale Dicke des Polyurethanstreifens: 1,3 mm.
  • Steifigkeit des Bandes bei 1 % Spannung: Maximal 5 N/mm.

Diese technischen Merkmale gewährleisten eine zuverlässige Leistung, die den spezifischen Anforderungen von Anwendungen gerecht wird, bei denen leichte Kleinteile auf 20 mm dicken Förderbändern transportiert werden müssen.

In Bezug auf die Abmessungen und die Motorisierung des Förderers :

  • Breite A: Erhältlich in 40 mm, 80 mm und 160 mm.
  • Länge L: Einstellbar von 300 mm bis 3.000 mm.
  • Breite des Bandes: A – 5 mm.
  • Länge des Bandes (Lc) : Wird nach der Formel (2xL+163) x 0,995 berechnet.
  • Profillänge (LP): Wird berechnet, indem 31 mm von der Gesamtlänge (L) subtrahiert werden.

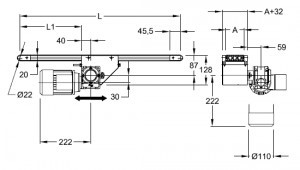

Die Maße des C20-Gurtförderer

Die Motorisierung des Gurtförderer

Der Förderer kann mit verschiedenen Antrieben betrieben werden:

  • Stromversorgung: 230 V einphasig und 230/400 V dreiphasig.
  • Geschwindigkeit (m/min) +/- 10 %: 2, 3, 6, 9, 12.
  • 24-V-DC-Option auf Anfrage erhältlich.

In Bezug auf die Eigenschaften der Streifen :

  • Verlegespannung: Maximal 0,5 %.
  • Maximale Dicke des Polyurethanstreifens: 1,3 mm.
  • Steifigkeit des Bandes bei 1 % Spannung: Maximal 5 N/mm.

Die Details der Streifen

Diese technischen Merkmale gewährleisten eine zuverlässige Leistung, die den spezifischen Anforderungen von Anwendungen gerecht wird, bei denen sehr kleine und leichte Teile auf 20 mm dicken Förderbändern transportiert werden müssen.
