Convoyeur à bande C20

Les convoyeurs à bande avec diamètre de poulie d’entrainement 20 mm, conçus par elcom, sont idéaux pour le transport de très petites pièces légères tout en occupant un espace réduit. Grâce à son réseau mondial développé depuis sa création, elcom est en mesure d’accompagner ses clients dans le monde entier, offrant ainsi un service d’exportation complet.

Conception de convoyeurs à bande elcom

La conception des convoyeurs à bande elcom repose sur l’utilisation de profilés de la gamme elcom, ce qui leur confère une modularité exceptionnelle. Cette modularité permet une grande flexibilité dans l’adaptation des convoyeurs à bande aux besoins spécifiques de chaque projet. Nos équipes techniques expérimentées sont disponibles pour vous assister et vous conseiller dans la réalisation de vos projets spécifiques.

Que ce soit pour le transport de petites pièces légères dans un espace restreint ou pour des projets sur mesure, les convoyeurs à bande 20 mm de elcom offrent une solution fiable et adaptable.

Les avantages du convoyeur à bande C20

  1. Polyvalence des convoyeurs à bande de 20 mm : Les convoyeurs à bande de 20 mm de diamètre fabriqués par elcom offrent une polyvalence exceptionnelle. Grâce à leur conception modulaire, ils peuvent être utilisés dans une variété d’applications, qu’il s’agisse du transport de petites pièces légères dans l’industrie électronique, de composants pharmaceutiques délicats ou de produits cosmétiques. Quels que soient vos besoins spécifiques, les convoyeurs à bande de 20 mm peuvent être adaptés pour répondre à vos exigences.
  2. Faible encombrement pour les espaces restreints : L’un des principaux avantages des convoyeurs à bande 20 mm est le faible encombrement. Avec un profilé de base de 20 mm, ces convoyeurs sont spécialement conçus pour s’adapter aux espaces contraints où l’espace au sol est limité. Ils offrent ainsi une solution optimale pour les environnements de production où chaque centimètre compte.
  3. Fiabilité et durabilité : Les convoyeurs à bande de 20 mm de diamètre produits par elcom sont réputés pour leur fiabilité et leur durabilité. Fabriqués avec des matériaux de haute qualité (aluminium recyclé à 80%) ces convoyeurs sont conçus pour résister aux conditions de travail les plus exigeantes. Leur structure robuste assure une performance constante et une longue durée de vie, ce qui en fait un investissement rentable pour votre entreprise.
  4. Personnalisation pour des projets spécifiques : Chez elcom, nous comprenons que chaque projet peut avoir des exigences spécifiques. C’est pourquoi nos convoyeurs à bande de 20 mm offrent une grande modularité, ce qui nous permet de les personnaliser en fonction de vos besoins uniques. Que ce soit pour l’ajout de guides latéraux, de systèmes de tri ou d’autres fonctionnalités spéciales, nos équipes techniques expérimentées sont là pour vous accompagner et vous proposer des solutions sur mesure.
  5. Support mondial pour l’exportation : Grâce à notre vaste réseau mondial, elcom est en mesure d’accompagner ses clients dans leurs projets d’exportation. Que vous ayez besoin de convoyeurs à bande de 20 mm dans votre pays d’origine ou à l’étranger, nous sommes là pour vous soutenir.

Caractéristiques techniques du convoyeur C20

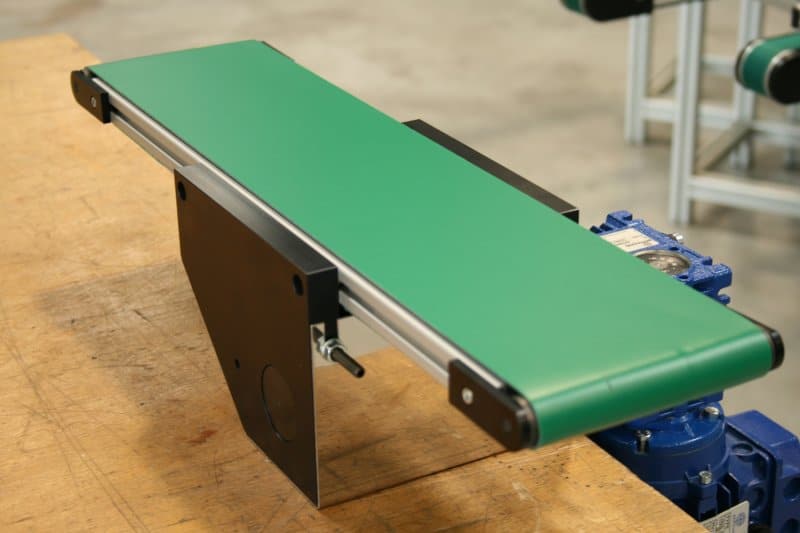

  1. Bande lisse : Le convoyeur est équipé d’une bande lisse qui permet un mouvement fluide et régulier des pièces transportées. La surface lisse réduit les frottements et assure un fonctionnement efficace du convoyeur.
  2. Entraînement central : L’entraînement du convoyeur est positionné de manière centrale le long du profilé. Cela permet d’optimiser la transmission de puissance et de garantir un mouvement uniforme de la bande.
  3. Largeur de 20 mm : La largeur du convoyeur est de 20 mm, ce qui le rend idéal pour le transport de très petites pièces légères. Cette dimension compacte permet de gagner de l’espace tout en assurant le bon acheminement des pièces.



  1. Position réglable de l’entraînement : La position de l’entraînement peut être ajustée le long du profilé selon les besoins spécifiques de l’application. Cela offre une flexibilité supplémentaire lors de l’installation et de l’optimisation du convoyeur.
  2. Poulies montées sur roulements à billes : Les poulies du convoyeur sont montées sur des roulements à billes, ce qui réduit les frictions et assure un mouvement fluide de la bande. Cela contribue à la durabilité et à la fiabilité du convoyeur.
  3. Option de sole en inox : Une sole en acier inoxydable est disponible en option pour répondre aux exigences d’applications spécifiques. L’acier inoxydable offre une résistance à la corrosion et convient aux environnements où l’hygiène est primordiale.
  4. Montage facile sur profilés ligne 8 : Le convoyeur peut être aisément monté sur des profilés de la gamme elcom, notamment les profilés de ligne 8. Cette compatibilité facilite l’intégration du convoyeur dans un système de transport existant ou lors de la création d’une nouvelle configuration.

Les dimensions et la motorisation du convoyeur C20

En ce qui concerne les dimensions et les motorisations du convoyeur :

  • Largeur A : 20 mm
  • Longueur L : Réglable de 200 mm à 3 000 mm
  • Largeur de la bande : 17 mm
  • Longueur de la bande (Lc) : Calculée selon la formule (2xL+163) x 0,992
  • Longueur du profilé (LP) : Calculée en soustrayant 31 mm de la longueur totale (L)

Le convoyeur peut être alimenté par différentes motorisations :

  • Alimentation : 230 V monophasé et 230/400 V triphasé
  • Vitesse (m/min) +/- 10 % : 1, 2, 3, 6, 9, 12, 19
  • Vitesse en 24 Vcc (m/min) +/- 10 % : 3, 4, 8, 13, 19

Détails technique des bandes du convoyeur

Concernant les caractéristiques des bandes :

  • Épaisseur maximale de la bande en polyuréthane : 1,3 mm
  • Raideur de la bande à 1 % de tension : Maximum 5 N/mm

Ces caractéristiques techniques garantissent une performance fiable et adaptée aux exigences spécifiques des applications nécessitant le transport de petites pièces légères sur des convoyeurs à bande de 20 mm d’épaisseur.

En ce qui concerne les dimensions et les motorisations du convoyeur :

  • Largeur A : Disponible en 40 mm, 80 mm et 160 mm.
  • Longueur L : Réglable de 300 mm à 3 000 mm.
  • Largeur de la bande : A – 5 mm.
  • Longueur de la bande (Lc) : Calculée selon la formule (2xL+163) x 0,995.
  • Longueur du profilé (LP) : Calculée en soustrayant 31 mm de la longueur totale (L).

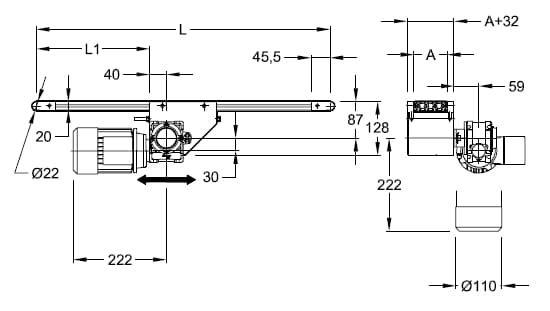

Les dimensions du convoyeur C20

La motorisation du convoyeur

Le convoyeur peut être alimenté par différentes motorisations :

  • Alimentation : 230 V monophasé et 230/400 V triphasé.
  • Vitesse (m/min) +/- 10 % : 2, 3, 6, 9, 12.
  • Option 24 Vcc disponible sur demande.

En ce qui concerne les caractéristiques des bandes :

  • Tension de pose : Maximum 0,5 %.
  • Épaisseur maximale de la bande en polyuréthane : 1,3 mm.
  • Raideur de la bande à 1 % de tension : Maximum 5 N/mm.

Le détail des bandes

Ces caractéristiques techniques garantissent une performance fiable et adaptée aux exigences spécifiques des applications nécessitant le transport de très petites pièces légères sur des convoyeurs à bande de 20 mm d’épaisseur.

Vidéo convoyeur

Une question ?

Nos experts sont là pour répondre à vos questions, vous accompagner et vous guider dans tous vos projets.
