Gurtförderer C40
Der Flachförderer 40 von elcom ist ein kompakter Förderer, der auf Profilen mit 40 mm und einer Ø 40 mm Rolle konzipiert ist. Er eignet sich für alle Arten von Teilen dank der großen Auswahl an Bändern (Breiten von 40 mm bis 400 mm) und dem Geschwindigkeitsantriebsportfolio (2 bis 24 m/min).
Edelstahl-Unterseite als Option erhältlich.
Die verschiedenen Arten von Gurtförderer C40
Es gibt sechs Arten von 40 mm großen Gurtförderern, die identifiziert werden können:
Gurtförderer mit einem Durchmesser von 40 mm und zentralem Antrieb:
Diese Förderer verfügen über einen zentral positionierten Antrieb entlang des Förderbands. Dies ermöglicht eine effiziente Kraftübertragung und gewährleistet einen reibungslosen Bandlauf.
Gurtförderer mit einem Durchmesser von 40 mm und Antrieb am Ende:
In diesem Fall ist der Antrieb an einem Ende des Förderers positioniert. Diese Konfiguration eignet sich für Anwendungen, bei denen es notwendig ist, den zentralen Raum des Förderers freizugeben.
- Gurtförderer mit einem Durchmesser von 40 mm und Antrieb am Motorende unten:
Diese Art von Förderer ähnelt dem vorherigen, aber der Motor befindet sich unter dem Band. Dies ermöglicht einen reduzierten Platzbedarf und erleichtert den Zugang zum oberen Teil des Förderers.
Gurtförderer mit einem Durchmesser von 40 mm und Doppelband mit zentralem Antrieb:
Diese Förderer sind mit zwei parallelen Bändern und einem zentralen Antrieb ausgestattet. Diese Konfiguration wird verwendet, wenn zwei Produktströme gleichzeitig transportiert werden müssen.
Gurtförderer mit einem Durchmesser von 40 mm und Doppelband mit internem zentralem Motorantrieb:
Diese Förderer ähneln dem vorherigen Typ, aber der Motor ist im Inneren des Förderers integriert. Dies ermöglicht einen reduzierten Platzbedarf und eine einfachere Integration in bestehende Anlagen.
Gurtförderer mit einem Durchmesser von 40 mm und Doppelband mit Antrieb am Ende:
In diesem Fall ist der Förderer mit zwei parallelen Bändern ausgestattet, und der Antrieb befindet sich an einem Ende des Förderers. Diese Konfiguration eignet sich für Anwendungen, bei denen der Transport von zwei unabhängigen Produktströmen erforderlich ist.
Diese verschiedenen Typen von 40 mm Durchmesser Gurtförderern bieten Lösungen, die an die spezifischen Anforderungen der Anwendungen angepasst sind. Sie können in verschiedenen Branchen wie Fertigung, Automatisierung, Logistik und vielen anderen eingesetzt werden.
Gurtförderer 40 mit mittigem Antrieb
Der 40 mm Förderer weist folgende technische Merkmale auf:
Glatte Bänder: Der Förderer ist mit glatten Bändern ausgestattet, die einen reibungslosen und regelmäßigen Transport von Teilen ermöglichen. Die glatte Oberfläche reduziert die Reibung und gewährleistet eine optimale Förderer-Effizienz.
Zentralantrieb: Der Antrieb des Förderers ist zentral entlang des Profils positioniert. Diese Anordnung ermöglicht eine effiziente Kraftübertragung und gewährleistet eine gleichmäßige Bewegung des Bandes.
Verfügbare Breiten: Der Förderer ist in verschiedenen Breiten erhältlich, um verschiedene Teiletypen aufzunehmen. Die angebotenen Breiten sind 40 mm, 80 mm, 120 mm, 160 mm, 200 mm, 250 mm, 300 mm und 400 mm.
Kompakter Förderer: Der Förderer ist kompakt gestaltet und verwendet 40-mm-Grundprofile. Dies ermöglicht eine einfache Integration in enge Räume und gewährleistet gleichzeitig einen effizienten Transport verschiedener Arten von Teilen.
Verstellbare Antriebsposition: Die Position des Antriebs kann entlang des Profils an die spezifischen Anforderungen der Anwendung angepasst werden. Dies bietet Flexibilität während der Installation und hilft, den Betrieb des Förderers zu optimieren.
Umlenkrollen auf Kugellagern montiert: Die Förderer-Umlenkrollen sind auf hochwertigen Kugellagern montiert. Dies reduziert die Reibung und gewährleistet eine reibungslose Bewegung des Bands, was zur Zuverlässigkeit und Langlebigkeit des Förderers beiträgt.
Edelstahl-Basis: Die Förderer werden standardmäßig mit einer Edelstahl-Basis für Breiten von 200 mm bis 400 mm geliefert. Dies gewährleistet Korrosionsbeständigkeit und ist besonders für anspruchsvolle Umgebungen geeignet. Eine Edelstahl-Basis ist auch als Option für andere Breiten erhältlich.
Bezüglich der Abmessungen und Motoren des Förderers:
Breite A: Erhältlich in 40 mm, 80 mm, 120 mm, 160 mm, 200 mm, 250 mm, 300 mm und 400 mm.
Länge L: Einstellbar von 400 mm bis 6.000 mm.
Bandbreite: A – 5 mm.
Bänderlänge (Lc): Berechnet mit der Formel (2xL+375) x 0.992.
Profillänge (LP): Berechnet durch Subtraktion von 50 mm von der Gesamtlänge (L).
Der Förderer kann von verschiedenen Motoren angetrieben werden:
Stromversorgung: 230 V Einphasen- und 230/400 V Dreiphasenstrom.
Geschwindigkeit (m/min) +/- 10%: 2, 3, 6, 9, 12, 18, 24.
Option 24 VDC auf Anfrage verfügbar.
Was die Eigenschaften der Bänder betrifft:
Empfohlene Installations-Spannung: Maximal 0,5%.
Diese technischen Merkmale garantieren eine zuverlässige Leistung, die den spezifischen Anforderungen von Anwendungen entspricht, die den Einsatz von Gurtförderern mit einem Durchmesser von 40 mm erfordern.

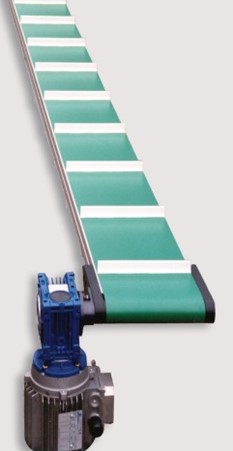

Gurtförderer mit einem Durchmesser von 40 mm und Antrieb am Ende
Technische Merkmale:
Glatte Bänder: Die 40 mm Gurtförderer sind mit einem glatten Band ausgestattet, das einen reibungslosen und regelmäßigen Transport von Teilen gewährleistet. Diese Konfiguration eignet sich besonders für den Einsatz von geriffelten Bändern für den Transport spezifischer Produkte.
Endantrieb: Der Antrieb des Förderers befindet sich auf einer Endrolle. Diese Konfiguration gibt den zentralen Platz des Förderers frei, was für zusätzliche Operationen oder die Integration anderer Geräte vorteilhaft sein kann.
Verfügbare Breiten: Gurtförderer mit einem Durchmesser von 40 mm und Endantrieb sind in verschiedenen Breiten erhältlich, um verschiedene Teiletypen aufzunehmen. Die angebotenen Breiten umfassen 40 mm, 80 mm, 120 mm, 160 mm, 200 mm, 250 mm, 300 mm und 400 mm.
Kompakter Förderer: Diese Förderer sind kompakt gestaltet und verwenden 40-mm-Grundprofile. Dies ermöglicht eine einfache Integration in kleine Räume und gewährleistet gleichzeitig einen effizienten Transport verschiedener Arten von Teilen.
Geeignet für geriffelte Bänder: Gurtförderer mit einem Durchmesser von 40 mm und Endantrieb eignen sich besonders für den Einsatz von geriffelten Bändern. Diese Bänder ermöglichen den sicheren und stabilen Transport von Schüttgut oder besonders geformten Produkten.
Endantrieb an der Umlenkrolle: Der Antrieb des Förderers befindet sich auf einer Umlenkrolle am Ende des Förderers. Diese Konfiguration gewährleistet eine effiziente Kraftübertragung und eine reibungslose Bewegung des Bands.
Stahl-Umlenkrollen auf Kugellagern: Die Förderer sind mit Stahl-Umlenkrollen ausgestattet, die auf hochwertigen Kugellagern montiert sind. Diese Konstruktion gewährleistet einen reibungslosen Betrieb, reduziert die Reibung und trägt zur Zuverlässigkeit und Langlebigkeit des Förderers bei.
Edelstahl-Basis: Die Förderer werden standardmäßig mit einer Edelstahl-Basis für Breiten von 200 mm bis 400 mm geliefert. Diese Option garantiert Korrosionsbeständigkeit und ist besonders für anspruchsvolle Umgebungen geeignet. Eine Edelstahl-Basis ist auch als Option für andere Breiten erhältlich.
Abmessungen und Motoren:
Abmessungen:
– Breite A: Erhältlich in 40mm, 80mm, 120mm, 160mm, 200mm, 250mm, 300mm und 400mm.
– Länge L: Die Förderer können eine Länge von 400mm bis 6.000mm haben, was Flexibilität bei der Auswahl der richtigen Länge für die Anwendung ermöglicht.
– Bandbreite: Die Breite des Bands entspricht der Breite A minus 5 mm, um eine präzise Passform für den optimalen Transport von Teilen zu gewährleisten.
– Streifenlänge: Die Länge des Streifens wird nach der folgenden Formel berechnet: Lc = (2xL+132).
– Gesamtlänge: Die Gesamtlänge des Förderers wird durch die Formel Lh = L + 42 + 2 x Banddurchmesser + Spannung definiert.
– Profillänge: Die Länge des Profils wird durch die Formel LP = L – 52,5 bestimmt.
Motoren:
– Die Förderer sind mit einer Stromversorgung von 230 V Einphasen- und 230/400 V Dreiphasenstrom erhältlich, um den Anforderungen verschiedener Installationen gerecht zu werden.
– Die angebotenen Bewegungsgeschwindigkeiten liegen bei 2 m/min, 3 m/min, 6 m/min, 9 m/min, 12 m/min, 18 m/min und 24 m/min, mit einer Toleranz von +/- 10 %.
– Auf Anfrage ist es möglich, eine 24 VDC-Stromversorgung für den Förderer zu erhalten.
Bänder:
– Die empfohlene Installations-Spannung für das Band beträgt maximal 0,5%, um einen guten Halt des Bands zu gewährleisten und Probleme durch Überdehnung zu vermeiden.
– Die Förderer können Polyurethan-Bänder mit einem maximalen Durchmesser von 1,3 mm verwenden.
– Die maximale Bandsteifigkeit bei 1% Spannung beträgt 5 N/mm, was ausreichende Flexibilität gewährleistet, um Variationen in Last und Spannung aufzunehmen.
Mit ihren detaillierten technischen Merkmalen bieten die Gurtförderer mit einem Durchmesser von 40 mm und Endantrieb eine zuverlässige und vielseitige Lösung für den Transport von Teilen in verschiedenen Industriebereichen. Ihr kompaktes Design, kombiniert mit Breiten-, Längen- und Motorisierungsoptionen, ermöglicht ihre Anpassung an verschiedene Anwendungen und spezifische Anforderungen.

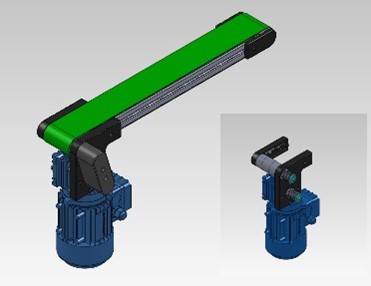

Gurtförderer mit einem Durchmesser von 40 mm und Endantrieb unten
Technische Merkmale
Glatte Bänder: Die Gurtförderer mit einem Durchmesser von 40 mm und Endantrieb unten sind mit einem glatten Band ausgestattet, das einen regelmäßigen und reibungslosen Transport von Teilen ermöglicht.
Motor unten: Der Motor ist unter dem Förderer positioniert, was seine Integration in verschiedene Konfigurationen erleichtert und einen reduzierten Platzbedarf ermöglicht.
Zahnriemenantrieb: Der Förderer wird von einem Zahnriemen mit einem Steigung von 5 mm und einer Breite von 32 mm angetrieben. Diese Konfiguration gewährleistet eine effiziente Übertragung der Motorleistung auf das Förderband.
Stahl-Umlenkrollen auf Kugellagern: Die Förderer sind mit Stahl-Umlenkrollen ausgestattet, die auf hochwertigen Kugellagern montiert sind. Dies gewährleistet einen reibungslosen Betrieb, reduziert die Reibung und trägt zur Zuverlässigkeit und Langlebigkeit des Förderers bei.
Edelstahl-Basis: Die Förderer werden standardmäßig mit einer Edelstahl-Basis für Breiten von 200 mm bis 400 mm geliefert. Diese Option gewährleistet Korrosionsbeständigkeit und ist besonders für anspruchsvolle Umgebungen geeignet. Eine Edelstahl-Basis ist auch als Option für andere Breiten erhältlich.
Abmessungen und Motoren:
Breite A: Erhältlich in 40 mm, 80 mm, 120 mm, 160 mm, 200 mm, 250 mm, 300 mm und 400 mm, um verschiedenen Raumgrößen gerecht zu werden.
Länge L: Die Förderer können eine Länge von 400 mm bis 6.000 mm haben, was Flexibilität bei der Auswahl der richtigen Länge für die Anwendung ermöglicht.
Bandbreite: Die Breite des Bands entspricht der Breite A minus 5 mm, um eine präzise Passform für den optimalen Transport von Teilen zu gewährleisten.
Streifenlänge: Die Länge des Streifens wird nach der folgenden Formel berechnet: Lc = (2xL+132).
Gesamtlänge: Die Gesamtlänge des Förderers wird durch die Formel Lh = L + 42 + 2 x Banddurchmesser + Spannung definiert.
Profillänge: Die Länge des Profils wird durch die Formel LP = L – 52,5 bestimmt.
Die Förderer sind mit einer Stromversorgung von 230 V Einphasen- und 230/400 V Dreiphasenstrom erhältlich, um den Anforderungen verschiedener Installationen gerecht zu werden.
Die angebotenen Bewegungsgeschwindigkeiten liegen bei 2 m/min, 3 m/min, 6 m/min, 9 m/min, 12 m/min, 18 m/min und 24 m/min, mit einer Toleranz von +/- 10 %.
Auf Anfrage ist es möglich, eine 24 VDC-Stromversorgung für den Förderer zu erhalten.
Motoren
Bands
Die empfohlene Anlagenspannung für das Band beträgt maximal 0,5 %, was einen guten Halt des Bandes gewährleistet und gleichzeitig Überlastungsprobleme vermeidet.
Die Förderbänder mit einem Durchmesser von 40 mm mit Endantrieb und Motor an der Unterseite sind für den Transport von Teilen in verschiedenen industriellen Anwendungen konzipiert. Ihr kompaktes Design, kombiniert mit Optionen für Breite, Länge und Motorisierung, macht sie zu einer vielseitigen und zuverlässigen Lösung zur Optimierung Ihrer Fördervorgänge.

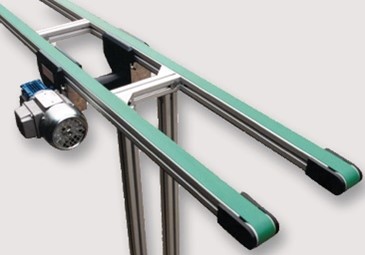

GURTFÖRDERER DURCHMESSER 40 ZENTRALANTRIEB DOPPELGURT
Die Gurtförderer mit einem Durchmesser von 40 mm und zentralem Doppelgurtantrieb bieten eine effiziente Lösung für den Transport breiter Teile, wobei der Raum zwischen den beiden Gurten optimiert wird. Diese Förderer werden von einem einzigen Motor angetrieben, was eine sparsame Energienutzung ermöglicht und gleichzeitig eine optimale Leistung gewährleistet.
Technische Daten
Zwei parallele Förderbänder: Die Förderbänder sind mit zwei parallelen Bändern ausgestattet, die synchron arbeiten und eine höhere Kapazität für den Transport breiter Teile bieten.
Zentraler Antrieb: Beide Bänder werden von einem einzigen, zentral angeordneten Motor angetrieben, der eine ausgewogene Verteilung der Antriebskraft auf beide Bänder gewährleistet.
Einstellbare Antriebsposition: Die Position des Antriebs kann entlang des Profils je nach den spezifischen Anforderungen der Anwendung eingestellt werden, was eine optimale Anpassungsfähigkeit ermöglicht.
Achsabstand zwischen den beiden Förderbändern: Der Achsabstand zwischen den beiden Förderbändern kann je nach den spezifischen Anforderungen der Anwendung angepasst werden, wodurch der Freiraum zwischen den beiden Bändern effektiv verwaltet werden kann.
Sockel aus Edelstahl: Optional ist ein Sockel aus rostfreiem Stahl erhältlich, der Korrosionsbeständigkeit und erhöhte Haltbarkeit für anspruchsvolle Umgebungen bietet.
Abmessungen und Motoren
Breite A: Erhältlich in 40 mm und 80 mm zur Anpassung an die unterschiedlichen Breiten der zu transportierenden Teile.
Länge L: Die Länge der Förderbänder reicht von 400 mm bis 6000 mm und bietet somit Flexibilität bei der Wahl der geeigneten Länge für die jeweilige Anwendung.
Gurtbreite: Die Gurtbreite entspricht der Breite A minus 5 mm und ermöglicht eine präzise Einstellung für einen optimalen Transport der Teile.
Länge des Bandes: Die Länge des Bandes wird nach der folgenden Formel berechnet: Lc = (2xL+375) x 0,992.
Profillänge: Die Länge des Profils wird durch die Formel LP = L – 50 bestimmt.
Motorisierung des Förderbandes
Die Förderer sind mit einer einphasigen 230 V- und einer dreiphasigen 230/400 V-Stromversorgung erhältlich, um verschiedenen Installationen gerecht zu werden.
Die angebotenen Bewegungsgeschwindigkeiten sind 2 m/min, 3 m/min, 6 m/min, 9 m/min, 12 m/min, 18 m/min und 24 m/min, mit einer Toleranz von +/- 10 %.
Auf Anfrage ist es möglich, eine 24-Vcc-Stromversorgung für den Förderer zu erhalten.
Die empfohlene Verlegespannung für das Band beträgt maximal 0,5 %, um einen guten Halt des Bandes zu gewährleisten und gleichzeitig Überlastungsprobleme zu vermeiden.
Die Details der Bänder

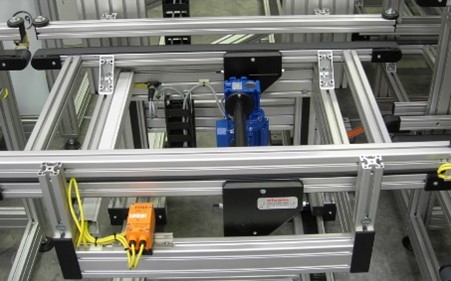

GURTFÖRDERER DURCHMESSER 40 ZENTRALANTRIEB DOPPELGURT INNENMOTOR
Technische Daten
Zwei parallele Förderer: Die Förderer sind mit zwei parallelen Bändern ausgestattet, die synchron arbeiten und so den effizienten Transport breiter Teile und eine hohe Tragfähigkeit ermöglichen.
Zentraler Antrieb: Beide Bänder werden von einem einzigen, in das Förderband integrierten Motor angetrieben, der für eine ausgewogene Antriebsleistung auf beiden Bändern sorgt und eine reibungslose und effiziente Bewegung der Teile gewährleistet.
Einstellbare Antriebsposition: Die Position des Antriebs kann entlang des Profils je nach den spezifischen Anforderungen der Anwendung eingestellt werden, was eine optimale Flexibilität und Anpassung ermöglicht.
Achsabstand zwischen den beiden Förderbändern: Der Achsabstand zwischen den beiden Förderbändern kann je nach den besonderen Anforderungen der Anwendung angepasst werden, so dass der Freiraum zwischen den beiden Bändern effektiv verwaltet werden kann und eine Anpassung an unterschiedliche Teilegrößen möglich ist.
Optionaler Sockel aus rostfreiem Stahl: Optional ist ein Sockel aus rostfreiem Stahl erhältlich, der Korrosionsbeständigkeit und erhöhte Haltbarkeit bietet, was besonders in anspruchsvollen Umgebungen von Vorteil ist.
Abmessungen und Motoren
Breite A: Erhältlich in 40 mm und 80 mm, so dass Teile unterschiedlicher Breite transportiert werden können.
Länge L: Die Förderbänder können zwischen 400 mm und 6000 mm lang sein und bieten somit Flexibilität bei der Wahl der geeigneten Länge für die jeweilige Anwendung.
Abstand zwischen den Bändern (E): Er kann zwischen 72 mm und 800 mm variieren, so dass der Abstand zwischen den beiden Bändern je nach den Abmessungen der zu transportierenden Teile angepasst werden kann.
Gurtbreite: Die Breite des Gurtes entspricht der Breite A minus 5 mm und ermöglicht eine genaue Einstellung für den optimalen Transport der Teile.
Länge des Bandes: Die Länge des Bandes wird nach der folgenden Formel berechnet: Lc = (2xL+375) x 0,992.
Profillänge: Die Länge des Profils wird durch die Formel LP = L – 50 bestimmt.
Motorisierung des Förderbandes
Die Förderer sind mit einer einphasigen 230 V- und einer dreiphasigen 230/400 V-Stromversorgung erhältlich, was eine Anpassung an verschiedene elektrische Installationen ermöglicht.
Die angebotenen Bewegungsgeschwindigkeiten sind 2 m/min, 3 m/min, 6 m/min, 9 m/min, 12 m/min, 18 m/min und 24 m/min, mit einer Toleranz von +/- 10 %.
Auf Anfrage ist es möglich, eine 24-Vcc-Stromversorgung für spezielle Anwendungen zu erhalten, die diese Spannung erfordern.
Die empfohlene Einbauspannung für die Bänder beträgt maximal 0,5 % und gewährleistet eine ausreichende Spannung für einen optimalen Betrieb der Bänder.
Die verwendeten Gurte eignen sich für Förderbänder mit einem Durchmesser von 40 und bieten eine hervorragende Festigkeit und Haltbarkeit.
Andere spezifische Bandeigenschaften, wie maximaler Durchmesser und Steifigkeit, können je nach Anwendung spezifiziert werden.
Die Details der Bänder

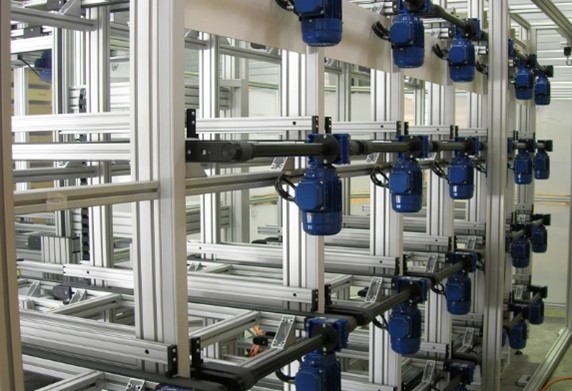

GURTFÖRDERER DURCHMESSER 40 DOPPELGURT ENDANTRIEB
Technische Daten
Zwei parallele Förderbänder: Die Förderbänder sind mit zwei parallelen Bändern ausgestattet, die synchron arbeiten und so den effizienten Transport breiter Teile und eine hohe Tragfähigkeit ermöglichen.
Antrieb über Umlenkrollen: Der Antrieb der Bänder erfolgt über kugelgelagerte Stahlrollen, die sich am Ende des Förderers befinden. Dies garantiert eine gleichmäßige und ruhige Bewegung der transportierten Teile.
Optionaler Sockel aus rostfreiem Stahl: Ein optionaler Sockel aus rostfreiem Stahl ist erhältlich und sorgt für Korrosionsbeständigkeit und längere Haltbarkeit in anspruchsvollen Umgebungen.
Abmessungen
Breite A: Erhältlich in 40 mm und 80 mm, so dass Teile unterschiedlicher Breite transportiert werden können.
Länge L: Die Länge der Förderbänder kann zwischen 400 mm und 6000 mm variieren und bietet somit Flexibilität bei der Wahl der geeigneten Länge für die jeweilige Anwendung.
Abstand zwischen den Bändern (E): Der Abstand zwischen den beiden Bändern kann je nach den spezifischen Anforderungen der Anwendung eingestellt werden und liegt zwischen 72 mm und 800 mm.
Gurtbreite: Die Breite des Gurtes entspricht der Breite A minus 5 mm und ermöglicht eine präzise Einstellung für einen optimalen Transport der Teile.
Länge des Bandes: Die Länge des Bandes wird nach der folgenden Formel berechnet: Lc = (2xL) + 132.
Profillänge: Die Länge des Profils wird durch die Formel LP = L – 52,5 bestimmt.
Motoren
Die Förderer sind mit einer einphasigen 230 V- und einer dreiphasigen 230/400 V-Stromversorgung erhältlich, was eine Anpassung an verschiedene elektrische Installationen ermöglicht.
Die angebotenen Bewegungsgeschwindigkeiten sind 2 m/min, 3 m/min, 6 m/min, 9 m/min, 12 m/min, 18 m/min und 24 m/min, mit einer Toleranz von +/- 10 %.
Auf Anfrage ist es möglich, eine 24-Vcc-Stromversorgung für spezielle Anwendungen zu erhalten, die diese Spannung erfordern.
