Gurtförderer C90
Die 90 mm Förderanlage ist eine leistungsstarke Handhabungsausrüstung, die speziell für den effizienten Transport von schweren und voluminösen Teilen entwickelt wurde. Hergestellt aus Basis-8-Aluminiumprofilen und mit einer Breite von 90 mm bietet diese Förderanlage eine robuste und zuverlässige Lösung für anspruchsvollste industrielle Anwendungen. Es stehen zwei Arten von 90-Förderanlagen zur Verfügung, nämlich die Förderanlage mit einem Durchmesser von 90 mm mit Endantrieb und die Förderanlage mit einem Durchmesser von 90 mm mit Endantrieb und Motor darunter.
Das Design der elcom-Förderbänder basiert auf der Verwendung von Profilen aus dem elcom-Sortiment, was ihnen eine hohe Modularität verleiht. Dank dieser Modularität und der technischen Erfahrung ihrer Teams kann elcom seine Kunden bei der Durchführung spezifischer Projekte unterstützen.
Die verschiedenen Arten von C90-Förderbändern
Gurtförderer Durchmesser 90 mit Endantrieb:
Der erste Typ des Gurtförderer 90 ist das Förderband mit einem Durchmesser von 90 mm und Endantrieb. Dieses Modell bietet eine effiziente Lösung für den Transport schwerer Teile, indem es eine kontinuierliche und gleichmäßige Zufuhr gewährleistet. Dank seines intelligenten Designs minimiert dieses Förderband das Risiko von Blockaden und Fehlfunktionen und garantiert somit eine optimale Produktivität. Das Förderband mit einem Durchmesser von 90 mm und Endantrieb eignet sich besonders gut für anspruchsvolle industrielle Umgebungen, in denen Zuverlässigkeit und Stärke unerlässlich sind.
Gurtförderer Durchmesser 90 mit Endantrieb und Motor unten:
Der zweite Typ des 90-Förderbands, den wir erkunden werden, ist das Förderband mit einem Durchmesser von 90 mm, Endantrieb und Motor unten. Dieses Modell bietet die gleichen Vorteile beim Transport schwerer Teile und bietet gleichzeitig eine einzigartige Konfiguration mit dem Motor unter dem Förderband. Diese Anordnung ermöglicht eine effizientere Nutzung des Raums, was besonders vorteilhaft in Installationen ist, in denen der Platz begrenzt ist. Darüber hinaus bietet der Motor unten einen einfachen Zugang für Wartungs- und Reparaturarbeiten, was dazu beiträgt, Ausfallzeiten zu reduzieren und die Betriebszeit der Ausrüstung zu maximieren.
Die 90 mm Förderanlage ist eine kluge Wahl für den Transport von schweren und voluminösen Teilen. Die beiden in diesem Artikel vorgestellten Arten von 90-Förderanlagen, nämlich das Förderband mit einem Durchmesser von 90 mm und Endantrieb sowie das Förderband mit einem Durchmesser von 90 mm und Endantrieb mit Motor unten, bieten zuverlässige und effiziente Lösungen, um den Anforderungen anspruchsvoller industrieller Umgebungen gerecht zu werden. Ob für kontinuierliche Zufuhr oder effiziente Raumausnutzung, diese Förderanlagen gewährleisten eine optimale Handhabung schwerer Teile, was zu einer erhöhten Produktivität und verbesserten Rentabilität in industriellen Betrieben beiträgt.

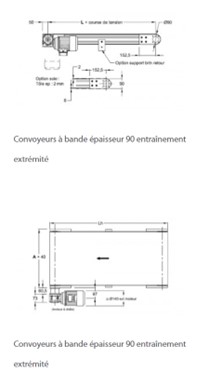

FÖRDERBÄNDER DURCHMESSER 90 MIT ENDANTRIEB
Technische Daten
Förderband speziell für den Transport von schweren und sperrigen Bauteilen konzipiert.
Endantrieb durch Kopfantriebstrommel für einen gleichmäßigen und kontinuierlichen Bewegungsablauf.
Die Trommeln bestehen aus Stahl und sind auf Kugellagern montiert, was eine erhöhte Festigkeit und Langlebigkeit gewährleistet.
Der Förderbandrahmen besteht aus Aluminiumprofilen und bietet eine leichte und robuste Struktur.
Baugrößen
Umlenkungsdurchmesser = 90,0 mm
Breite A = 500 mm, 600 mm, 700 mm, 800 mm, 1000 mm
Breite des Gurtes = A – 10 mm
Länge L = 500 mm bis 6000 mm
Länge des Gurtes = (2 x L) + 300 mm
Länge des Profils = L – 100 mm
Typen von Sohlen
8 mm starke Massivlaminatplatte.
Edelstahlblech.
Verzinktes Stahlblech.
230 V Einphasen-Motor oder 230 V/400 V Dreiphasen-Motor
Geschwindigkeit (m/min): 4, 6, 8, 10, 16, 20 oder 26 (+/- 10 %)
24 V Wechselstrommotor auf Anfrage
Getriebe/Motor
Bänder
- Recommended installation tension: Do not exceed 0.5% of the belt length, ensuring proper tension for optimal conveyor operation.
These technical characteristics guarantee reliable performance and adaptability to the specific needs of heavy and bulky components during transport on the 90 mm conveyor.

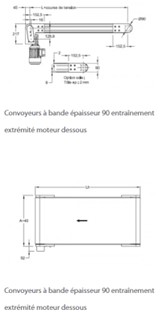

FÖRDERBÄNDER DURCHMESSER 90 ANTRIEBSMOTOR AM ENDE UNTERHALB
Technische Daten
Förderband für schwere und sperrige Bauteile:
Dieses Förderband ist speziell für den Transport von schweren und sperrigen Teilen konzipiert und bietet eine Lösung, die den anspruchsvollsten industriellen Anforderungen gerecht wird.
Antrieb durch Endtrommel:
Die Endtrommel wird von einem Zahnriemen mit einer Breite von 25 mm und einer Teilung von 10 mm angetrieben. Diese Konfiguration gewährleistet eine effiziente und zuverlässige Kraftübertragung.
Trommeln
- Die Trommeln sind aus Stahl gefertigt und auf Kugellagern montiert, um eine reibungslose Rotation und eine lange Lebensdauer zu gewährleisten.
- Der Förderbandrahmen besteht aus Aluminiumprofilen und bietet eine ideale Kombination aus Leichtigkeit und Festigkeit, um schwere Lasten zu tragen.
Rahmen
Baugrößen
Umlenkungsdurchmesser = 90,0 mm
Breite A = 500 mm, 600 mm, 700 mm, 800 mm, 1000 mm
Breite des Gurtes = A – 10 mm
Länge L = 500 mm bis 6000 mm
Länge des Gurtes = (2 x L) + 300 mm
Länge des Profils = L – 100 mm
- Die Sohlenoptionen umfassen 8 mm starkes Massivlaminat, Edelstahlblech und verzinktes Stahlblech. Diese Materialien bieten eine robuste und langlebige Oberfläche für den Transport von Teilen.
Arten von Sohlen
Getriebe/Motor
230 V Einphasen-Motor oder 230 V/400 V Dreiphasen-Motor
Geschwindigkeit (m/min): 4, 6, 8, 10, 16, 20 oder 26 (+/- 10 %)
24 V Wechselstrommotor auf Anfrage
Bei den Fördergurten muss eine Gurtvorspannung von maximal 0,5 % berücksichtigt werden.
Die notwendigen Gleitplatten werden meist aus rostfreiem Stahl in 2 mm Stärke oder – wenn gewünscht – aus Kunststoff in 8 mm Stärke verbaut.
Bänder
Diese detaillierten technischen Merkmale des 90 mm-Förderbands mit Endantrieb und Motor unten zeigen seine Fähigkeit, den Transport von schweren und sperrigen Teilen effizient zu bewältigen, während es eine zuverlässige Leistung und Anpassungsfähigkeit an spezifische Branchenanforderungen bietet.
