Gurtförderer TB50
In Fertigungs- und Produktionsbetrieben werden Förderbänder in der Regel in der Fließbandfertigung eingesetzt. Sie transportieren Komponenten oder Teile zwischen den Arbeitsstationen oder Phasen des Produktionsprozesses und ermöglichen so einen effizienten und kontinuierlichen Workflow. Der Gurtförderer TB 50 kann so konfiguriert werden, dass er sich an unterschiedliche bereits bestehende Montagelinien anpasst – auch an geneigte Förderer. Er bietet eine breite Palette sowohl im Bereich der Bandbreiten und des Bandmaterials als auch bei den verschiedenen Antriebsarten (z. B. Direktantrieb oder ferngesteuert) Die Antriebsart ist abhängig von der gewünschten Geschwindigkeit, den zu transportierenden Produkten und der jeweiligen Arbeitsumgebung.
Robuste Struktur und Zubehörteile aus eloxiertem Aluminium
Die TB 50 Förderanlage verfügt über eine solide Struktur, die ihre Stabilität und Langlebigkeit gewährleistet. Hergestellt aus hochwertigen Materialien, ist diese Förderanlage mit eloxierten Aluminiumteilen ausgestattet. Diese Eigenschaft verleiht der Förderanlage eine überlegene Beständigkeit gegen Korrosion und Stöße, was sie zu einer idealen Wahl für anspruchsvolle industrielle Umgebungen macht. Dank ihrer stabilen Struktur ist die TB 50 in der Lage, schwere Lasten zu tragen und den Belastungen des täglichen Transports standzuhalten.
Zahnriemenantrieb für optimale Leistung
Die Zahnriemenübertragung des TB 50 Förderbands ist ein Schlüsselelement für seine Zuverlässigkeit und Effizienz. Diese innovative Technologie ermöglicht eine kraftvolle und gleichmäßige Zugkraft des Riemens und gewährleistet so einen reibungslosen Transport der beförderten Produkte. Der Zahnriemen bietet auch eine überlegene Griffigkeit und reduziert das Risiko von Rutschern oder Fehlausrichtungen des Riemens. Dank dieser effizienten Übertragung kann der TB 50 eine Vielzahl von Lasten und Materialien bewältigen und eine auf die spezifischen Bedürfnisse jedes Unternehmens zugeschnittene Flexibilität bieten.
Vielseitigkeit und Anpassungsfähigkeit, um alle Anforderungen zu erfüllen
Der TB 50 Förderband zeichnet sich auch durch seine Vielseitigkeit und Anpassungsfähigkeit aus. Dank seines modularen Designs kann es gemäß den spezifischen Anforderungen jeder Anwendung konfiguriert werden. Ob der Transport von leichten oder schweren Produkten, der TB 50 kann in Bezug auf Länge, Breite und Neigung an verschiedene Arbeitsbedingungen angepasst werden. Diese Flexibilität ermöglicht es Unternehmen, ihre Produktionskette zu optimieren und von einer maßgeschneiderten Transportlösung zu profitieren.
Eigenschaften des TB 50
Das TB 50 Förderband ist mit fortschrittlichen technischen Merkmalen ausgestattet, die ihm außergewöhnliche Leistung im Bereich des industriellen Transports verleihen. Hier sind die wichtigsten technischen Spezifikationen dieses Förderbands:
– Sauberkeit und Langlebigkeit des Edelstahlgleitfußes
– Robustes und kompaktes Zubehör aus eloxiertem Aluminium
– Präzision des Antriebs aufgrund der eloxierten Aluminiumrolle mit 50 mm Durchmesser
– Geräuscharmut und Zuverlässigkeit durch das verwendete taktsynchrone Zahnriemengetriebe
– Gurtbreiten: 70 mm, 100 mm, 150 mm, 200 mm, 250 mm, 300 mm, 400 mm, 500 mm und 600 mm
– Maximale Gesamtlänge: 6000 mm

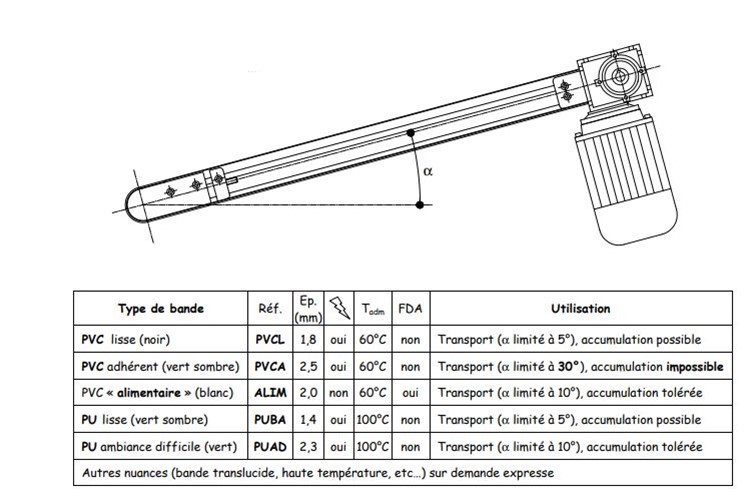

– Gurttypen: Glattes PVC, haftendes PVC, lebensmittelechtes PVC, glattes PU, Hochleistungs-PU
– (andere Gurttypen auf Anfrage)
– Genauigkeit und Stabilität der Zug und Ausrichtungseinstellung des Förderbandes
– Steifigkeit der 40 mm × 50 mm eloxierten Aluminiumprofilstruktur (8 mm Nuten für 13 mm Vierkantmuttern)
– Breites Drehzahlspektrum des Drehstrommotors (90 W oder 180 W bei 230/400 V)
– Tragfähigkeit von 40 kg bis 100 kg – je nach Breite
– Antrieb: direkt, mittig oder ferngesteuert
Zu Fragen bezüglich der möglichen Geschwindigkeiten und der Neigung nehmen Sie bitte Kontakt zu uns auf.
Zusätzlich zu diesen technischen Merkmalen zeichnet sich das TB 50 Förderband durch einen leisen Betrieb aus. Darüber hinaus sorgt sein Ø50-anodisierter Aluminiumrollenantrieb für erhöhte Präzision beim Transport der Produkte. Diese zusätzlichen Vorteile machen das TB 50 zur idealen Wahl für Arbeitsumgebungen, in denen Ruhe und Präzision entscheidend sind.
Zusammenfassend bietet das TB 50 Förderband unterschiedliche Bandbreiten, für verschiedene Bedürfnisse geeignete Bandtypen, flexible Geschwindigkeiten und zulässige Lasten sowie Antriebsoptionen und eine maximale Länge, die den Spezifikationen jeder Anwendung angepasst ist. Mit seinem geräuschlosen Betrieb und seinem präzisen Antrieb durch Ø50-anodisierte Aluminiumrolle stellt das TB 50 eine effiziente und zuverlässige Lösung für den Transport von Produkten in verschiedenen Branchen dar.
Artikulierbares Gurtförderer TB 50
The TB 50 conveyor offers a range of versions to meet the specific needs of each application, including the articulated version. This articulated version of the TB 50 has distinct features that make it a versatile solution for transporting products in various industrial environments. Here are the details of the characteristics of the TB 50 articulated conveyor
Breite des Förderbandes: Das gelenkige TB 50 ist in verschiedenen Bandbreiten von 70 mm bis 500 mm erhältlich. Diese Vielfalt an Breiten ermöglicht den Transport einer Vielzahl von Produkten unterschiedlicher Größen und Formen und bietet so eine hohe Flexibilität in industriellen Anwendungen.
Maximale Länge: Die gelenkige Version des TB 50 hat eine maximale Länge von 4000 mm. Diese Länge ermöglicht einen erweiterten Bereich für den Transport von Produkten über größere Entfernungen und eine optimale Integration in bestehende Anlagen.
Maximale Geschwindigkeit: Das gelenkige TB 50 kann eine maximale Geschwindigkeit von 48 m/min erreichen. Diese Geschwindigkeit ermöglicht eine schnelle und effiziente Bewegung der transportierten Produkte und trägt so zur Steigerung der Produktivität und Optimierung von Logistik- und Handhabungsprozessen bei.
Antrieb: Wie bei den anderen Versionen des TB 50 bietet die gelenkige Version Optionen für den Direktantrieb, den versetzten Antrieb oder den Zwischenantrieb. Dies ermöglicht eine flexible Positionierung des Antriebs je nach den spezifischen Anforderungen jeder Anwendung und gewährleistet so eine optimale Leistung des Förderers.
Die gelenkige Version des TB 50 bietet eine geeignete Lösung für Anwendungen, in denen Flexibilität und Anpassungsfähigkeit entscheidend sind. Ob für den Transport von leichten oder schweren Lasten, diese Version des TB 50 kann an die spezifischen Anforderungen jeder Branche angepasst werden.
Förderband TB 50 Trommelmotor
Es ist möglich, Ihnen eine TB 50 Trommelmotor-Version zur Verfügung zu stellen:
Die TB 50 Trommelmotor-Version ist eine spezifische Variation des Förderbandes, die einzigartige Eigenschaften bietet, um den Transportanforderungen in verschiedenen industriellen Anwendungen gerecht zu werden.
Technische Details
Gurtbreite: Der Trommelmotor TB 50 ist in spezifischen Gurtbreiten von 290 mm, 390 mm und 490 mm erhältlich. Diese verschiedenen Breiteneinstellungen ermöglichen die Anpassung an eine Vielzahl von Produkten unterschiedlicher Größen und Formen und bieten somit Flexibilität bei der Auswahl des Förderbands entsprechend spezifischer Anforderungen.
Maximale Länge: Die Trommelmotor-Version TB 50 hat eine maximale Länge von 2000 mm. Diese Länge ermöglicht einen effizienten Transport von Produkten über mittlere Entfernungen und erleichtert die Integration in bestehende Anlagen.
Maximale Geschwindigkeit: Der Trommelmotor TB 50 kann eine maximale Geschwindigkeit von 48 m/min erreichen. Diese Geschwindigkeit ermöglicht einen schnellen und effizienten Transport von Produkten, was zu einer Steigerung der Produktivität und Optimierung von Logistik- und Handhabungsprozessen beiträgt.
Antrieb: Im Gegensatz zu anderen Versionen des TB 50 verwendet die Trommelmotor-Version einen Trommelmotorantrieb. Der Trommelmotor ist ein in die Förderbandstruktur integriertes Bauteil, das die Funktion von Trommel und Motor in einem einzigen Element kombiniert. Dies ermöglicht einen kompakten und vereinfachten Betrieb des Förderbands, was die Installation und Verwendung erleichtert.
Die Trommelmotor-Version TB 50 bietet eine effiziente und praktische Lösung für den Transport von Produkten in verschiedenen industriellen Umgebungen. Dank ihrer spezifischen Gurtbreite, ihrer maximalen Länge von 2000 mm, ihrer maximalen Geschwindigkeit von 48 m/min und ihres Trommelmotorantriebs eignet sich dieses Förderband für Anwendungen, die einen zuverlässigen und präzisen Transport erfordern.
Zusätzliche Zubehörteile für den Förderer
Der TB 50-Förderer bietet eine Reihe optionaler Zubehörteile, die seine Funktionalität verbessern und den spezifischen Anforderungen jeder Anwendung gerecht werden. Hier sind die Details zu den für den TB 50-Förderer verfügbaren Zubehörteilen:
Standardisierte Beine: Standardisierte Beine sind Füße, die dem TB 50-Förderer hinzugefügt werden können, um seine Stabilität und optimale Höhe zu gewährleisten. Diese Beine bieten soliden Halt für den Förderer und ermöglichen einen zuverlässigen und sicheren Betrieb.
Aluminiumprofile: Aluminiumprofile sind zusätzliche Elemente, die am TB 50-Förderer angebracht werden können. Diese Profile bieten zusätzliche Struktur und können für spezifische Anwendungen wie die Befestigung von Sensoren, Führungen oder anderen Zubehörteilen verwendet werden.
Support-Roller-Kit: Das Support-Roller-Kit enthält zusätzliche Rollen, die am TB 50-Förderer installiert werden können. Diese Rollen bieten zusätzliche Unterstützung für die transportierten Produkte und gewährleisten einen reibungslosen und regelmäßigen Lauf auf dem Förderband.
Seitenführung: Die Seitenführung ist ein Zubehör, das Produkte beim Transport auf dem TB 50-Förderer führt. Sie gewährleistet eine präzise und stabile Positionierung der Produkte und verhindert so ein Verrutschen oder eine Fehlausrichtung während des Transports.
PE/Edelstahl-Führungsschiene: Die PE/Edelstahl-Führungsschiene ist ein spezifisches Zubehör für die Führung von Produkten auf dem TB 50-Förderer. Sie bietet eine glatte, verschleißfeste Oberfläche für optimalen Kontakt mit den Produkten und reduziert somit Reibung und mögliche Schäden.
Messer-Spitzen-Kit: Das Messer-Spitzen-Kit dient dazu, den Transfer von Produkten vom TB 50-Förderer zu anderen Geräten oder Verarbeitungsbereichen zu erleichtern. Es ermöglicht einen präzisen und sicheren Transfer von Produkten und minimiert so das Risiko von Schäden oder Blockaden.
Nut-Mutter: Die Nut-Mutter ist eine Befestigungsvorrichtung, die zu den Profilen des TB 50-Förderers passt. Sie ermöglicht das einfache Anbringen von anderen Zubehörteilen oder Komponenten an den Fördererprofilen und bietet Flexibilität für das Hinzufügen oder die spätere Änderung von zusätzlichen Elementen.
Diese Zubehörteile verbessern die Funktionalität und Anpassungsfähigkeit des TB 50-Förderers, indem sie den spezifischen Anforderungen jedes Unternehmens gerecht werden. Ob zur Sicherstellung der Stabilität, präzisen Produktführung oder Befestigung zusätzlicher Elemente – diese Zubehörteile tragen dazu bei, die Effizienz und Leistung des Förderers in verschiedenen industriellen Anwendungen zu optimieren.
Video des Gurtförderer TB50
Eine Frage?
Elcom verfügt über Experten, die Sie bei der Planung Ihres Projekts unterstützen. Sie sind Techniker wie Sie!
