Steigförderer
Gurtförderer sind die am häufigsten verwendete Art von Steigförderern. Ein Endlosband, das über Rollen und – an der Knickstelle – über Riemenscheiben gespannt ist, wird grundsätzlich mit Stollen bestückt, um ein Zurückrutschen des Fördergutes zu verhindern und so einen sicheren Transport vor allem an der Steigung zu gewährleisten.
Höhenunterschiede werden häufig mit Schrägförderern überbrückt, z. B. bei Kunststoff-Spritzgussmaschinen. Hierfür kommen außer Gurtförderern auch Modulbandförderer und – in seltenen Fällen – Förderer mit Zahnriemen zum Einsatz. Die Längen der einzelnen Segmente des Förderers bzw. die Abstände zwischen den Stollen werden entsprechend der Wünsche des Kunden konfiguriert.
Wo immer Höhenunterschiede überbrückt werden müssen, stellen Steigförderer eine effiziente Lösung dar.
3 ARten von Steigförderern
Die geneigten Förderer Typ 1 bestehen aus einem horizontalen Abschnitt und einem geneigten Abschnitt.
Die geneigten Förderer Typ 2 bestehen aus einem zuerst geneigten Segment und dann einem horizontalen Abschnitt.
Die geneigten Förderer Typ 3 (Z-Typ, auch als Gänsehals-Typ bezeichnet) bestehen aus einem horizontalen Abschnitt, einem geneigten Abschnitt und einem horizontalen Abschnitt.
Steigförderer TYP 1

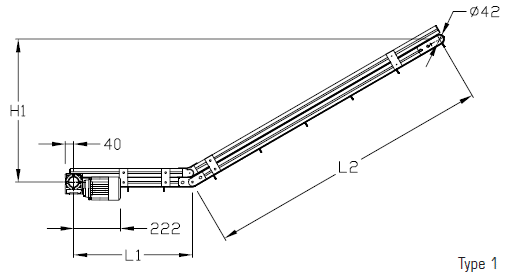

Steigförderer TYP 1 von elcom
Breite A = 200 mm, 300 mm, 400 mm
Länge = L1 + L2
Maximale Länge = 4000 mm
Getriebe/Motor:
230 V Einphasen-Motor oder 230 V/400 V Dreiphasen-Motor
24 V Wechselstrommotor (auf Anfrage)
Technische Beschreibung
Der Förderer Typ 1 ist mit einem glatten Band mit Neigung ausgestattet. Das bedeutet, dass die Oberfläche des Bands eben und ohne Rauheit ist, was eine stabile Basis für den Transport der Teile bietet. Das Vorhandensein einer Neigung ermöglicht es diesem Förderer auch, als Aufzug zu fungieren, das heißt, er kann Teile auf höhere Ebenen anheben.
Breiten: Der Förderer Typ 1 ist in drei verschiedenen Breiten erhältlich: 200 mm, 300 mm und 400 mm. Sie können die Breite wählen, die Ihren Anforderungen entspricht.
Abmessungen: Die Abmessungen des Förderers Typ 1 sind wie folgt: Die Breite A kann von 200 mm über 300 mm bis 400 mm reichen. Die maximal zugelassene Länge beträgt L1 + L2 = 4 Meter. Sie können die Gesamtlänge des Förderers entsprechend Ihren spezifischen Anforderungen anpassen.
Motoren: Der Förderer Typ 1 ist mit verschiedenen Motoroptionen erhältlich. Er kann mit einer Spannung von 230 V im Einphasenbetrieb oder 230/400 V im Dreiphasenbetrieb betrieben werden. Zusätzlich kann eine Spannungsversorgung von 24 VDC bereitgestellt werden, was in bestimmten Umgebungen oder Anwendungen nützlich sein kann.
Bänder: Der Förderer Typ 1 ist ausschließlich mit geriffelten Bändern ausgestattet. Geriffelte Bänder haben regelmäßige Quervorsprünge, sogenannte Cleats, die es ermöglichen, Teile während des Transports zu greifen und festzuhalten. Diese Bänder bieten besseren Halt für leichte Teile und gewährleisten einen reibungslosen und sicheren Transport.

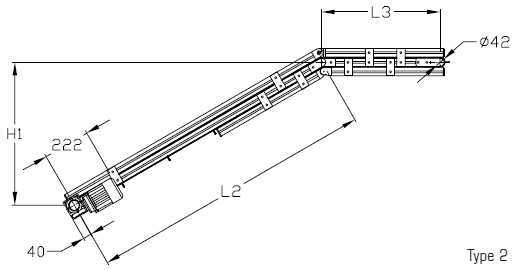

Steigförderer Typ 2
Technische Daten
Baugrößen:
Breite A = 200 mm, 300 mm, 400 mm
Länge = L2 + L3
Maximale Länge = 4000 mm
Getriebe/Motor:
230 V Einphasen-Motor oder 230 V/400 V Dreiphasen-Motor
24 V Wechselstrommotor (auf Anfrage)
Technische Beschreibung
Der Förderer Typ 2 ist ebenfalls mit einem glatten Band mit Neigung ausgestattet, was es ihm ermöglicht, als Aufzug für den Transport und das Anheben von Teilen zu fungieren. Das geriffelte Band wird verwendet, um Teile während der Bewegung zu greifen und festzuhalten.
Breiten: Der Förderer Typ 2 ist in den gleichen Breiten wie Typ 1 erhältlich, nämlich 200 mm, 300 mm und 400 mm. Sie können die Breite entsprechend Ihren genauen Anforderungen wählen.
Motoren: Die Motoroptionen für den Förderer Typ 2 sind ähnlich wie die von Typ 1. Er kann mit einer Spannung von 230 V im Einphasenbetrieb oder 230/400 V im Dreiphasenbetrieb betrieben werden. Auf Anfrage kann auch eine Spannungsversorgung von 24 VDC bereitgestellt werden, um je nach Ihren spezifischen Strombedürfnissen zusätzliche Flexibilität zu bieten.
Bänder: Wie bei Typ 1 ist der Förderer Typ 2 ausschließlich mit geriffelten Bändern ausgestattet. Die Bänder mit Cleats ermöglichen es, Teile während des Transports zu greifen und festzuhalten.
Steigförderer Typ 3
Technische Daten
Baugrößen:
Breite A = 200 mm, 300 mm, 400 mm
Länge = L1 + L2 + L3
Maximale Länge = 4000 mm
Getriebe/Motor:
230 V Einphasen-Motor oder 230 V/400 V Dreiphasen-Motor
24 V Wechselstrommotor (auf Anfrage)
Alle drei Typen des Steigförderers sind – aufgrund der hohen Profilrahmen – für den Transport von Material mit einem Gewicht von bis zu 8 kg geeignet.
Technische Beschreibung
Der Förderer Typ 3 ist mit einem glatten Band mit zwei Neigungen ausgestattet. Diese Neigungen ermöglichen es dem Förderer genauso wie einem Aufzug, den Transport und das Anheben von Teilen durchzuführen.
Abmessungen: Die Abmessungen des Förderers Typ 3 sind wie folgt: Die Länge A reicht von 200 mm bis 400 mm. Für die Breite ist es möglich, sie maximal auf 4 Meter zu machen, wobei zu beachten ist: L1 + L2 + L3 = 4 Meter. Die Gesamtbreite des Förderers ist daher vollständig einstellbar, indem Abschnitte der Längen L1, L2 und L3 verwendet werden.
Bewegung des geneigten Steigförderer
