Gurtförderer C80
Bandförderer werden um eine Antriebstrommel mit einem Durchmesser von 80 mm herum gebaut. Es handelt sich um speziell für den Transport von leichten und sperrigen Lasten konzipierte Geräte. Diese Förderer werden in Frankreich hergestellt und zeichnen sich durch ihre Fähigkeit aus, die Breite auf den nächsten Millimeter genau einzustellen. Dadurch sind sie äußerst präzise und für verschiedene industrielle Anwendungen geeignet.
Details zum Gurtförderer C80
Der Einsatz dieser Bandförderer mit einem Durchmesser von 80 mm ist in vielen Branchen weit verbreitet. Ihr kompaktes Design, basierend auf einem elcom-Profil, ermöglicht eine einfache Integration in kleine Räume. Sie werden besonders in Bereichen wie Logistik, Automobilindustrie, Verpackung, Lebensmittelindustrie und vielen anderen eingesetzt.
Diese Förderer zeichnen sich durch das Vorhandensein einer geschweißten Stollen unter dem Band aus, die eine optimale Führung des Bandes gewährleistet und die Einstellung erleichtert. Dank dieses Führungssystems ist es möglich, das Band leicht anzupassen, um den spezifischen Anforderungen jeder Anwendung gerecht zu werden. Darüber hinaus hält dieser Stollen das Band in der Mitte und verhindert ein Verschieben beim Übertragen von Lasten von der Seite des Förderers.
Ein großer Vorteil der 80-mm-Bandförderer liegt in ihrer Fähigkeit, auf Anfrage eine modulare Breite bis zum nächsten Millimeter anzubieten. Das bedeutet, dass die Breite des Förderers entsprechend den spezifischen Abmessungen der zu transportierenden Lasten angepasst werden kann. Diese Flexibilität ermöglicht es, sich an eine Vielzahl von Produkten anzupassen, egal ob klein oder groß.
Darüber hinaus bietet die einfache Einstellung des Bandes und die Möglichkeit, Förderer breiter als lang zu gestalten, eine große Vielseitigkeit in ihrer Anwendung. Diese Förderer können konfiguriert werden, um den spezifischen Anforderungen jeder Anwendung gerecht zu werden, sei es für den Transport langer, schwerer oder sperriger Lasten.
Elcom 80 Förderer sind mit 2 Motoren erhältlich.

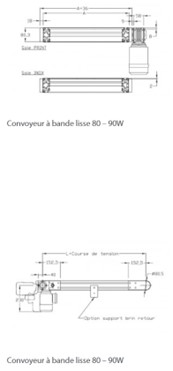

FÖRDERBÄNDER DURCHMESSER 80 - 90W
Technische Merkmale des C80-Förderers
Die Förderbänder mit einem Durchmesser von 80 mm weisen folgende Merkmale auf:
Glattes Band: Die Förderbänder sind mit einem speziellen glatten Band (Cxxxx42201) mit einer Dicke von 1,3 mm ausgestattet. Dieses Band gewährleistet einen reibungslosen Transport von leichten und sperrigen Lasten.
Endantrieb: Die Förderbänder verfügen über ein Endantriebssystem. Dies ermöglicht eine kontrollierte und gleichmäßige Vorwärtsbewegung des Bands und gewährleistet einen effizienten Transport von Lasten.
Motor mit 90W: Die Förderbänder sind mit einem Motor mit einer Leistung von 90W ausgestattet. Dieser Motor gewährleistet einen ausreichenden Vortrieb des Bands, wodurch Lasten effizient transportiert werden können.
Zusätzliche Abmessungen und Spezifikationen
- Breite A: 160 bis 600 mm
- Länge L: 400 bis 3130 mm
- Bandbreite: A – 10 mm
- Streifenlänge: Lc = (2 x L) + 252 mm
- Profillänge: LP = L – 130 mm
- Kompaktlaminat-Basis mit einer Dicke von 8 mm
- Edelstahl-Basis mit einer Dicke von 2 mm
Sohlenoptionen
Motoren
- Die Förderbänder sind mit einem Motor mit einer Leistung von 90W ausgestattet.
Der Motor kann mit 230V Einphasen- oder 230/400V Drehstrom betrieben werden und bietet somit Flexibilität bei der Auswahl der Stromquelle. - Die Förderbandgeschwindigkeit kann um +/- 10% eingestellt werden und bietet mehrere Optionen: 4, 6, 7, 9, 12, 14, 18 oder 24 m/min.
Hinsichtlich der Lasten, die vom Motor unterstützt werden:
- Für eine Geschwindigkeit von 4 bis 12 m/min beträgt die maximale Last 30 daN (Dekanewton).
- Für eine Geschwindigkeit von 14 bis 24 m/min beträgt die tolerierbare Last 15 daN.
Es ist wichtig zu beachten, dass diese Lasten ohne Akkumulation gelten, d. h. die Förderbänder sind für den kontinuierlichen Transport von Lasten ohne Stoppen oder Akkumulation konzipiert.
Abschließend ist die Spannung der Bandinstallation auf maximal 0,3% begrenzt, was eine korrekte Installation des Bandes gewährleistet, um den optimalen Betrieb des Förderers zu gewährleisten.
BANDFÖRDERER DURCHMESSER 80 – 250W
Bandförderer mit einem Durchmesser von 80 – 250W sind Geräte, die für den effizienten Transport von leichten und sperrigen Lasten konzipiert sind. Diese Förderer bieten eine zuverlässige und effiziente Lösung, um den Anforderungen verschiedener Branchen gerecht zu werden.
Technische Merkmale von Bandförderern mit einem Durchmesser von 80 - 250W
Glattes Band: Die Förderbänder sind mit einem speziellen glatten Band ausgestattet, das einen reibungslosen Transport von Lasten gewährleistet. Dieses Band sorgt für eine sanfte und gleichmäßige Bewegung und trägt somit zu einer optimalen Produktivität bei.
Endantrieb: Die Förderbänder verfügen über ein Endantriebssystem. Diese Konfiguration ermöglicht es, dass das Band kontrolliert angetrieben wird und somit eine reibungslose und gleichmäßige Bewegung der transportierten Lasten gewährleistet ist.
250W-Motor: Die Förderbänder sind mit einem leistungsstarken Motor mit einer Kapazität von 250W ausgestattet. Dieser robuste Motor garantiert einen effizienten Vortrieb des Bands und ermöglicht somit einen optimalen Transport der Lasten.
Abmessungen und Spezifikationen von Bandförderern mit einem Durchmesser von 80 - 250W
- Kompakte Förderbänder auf elcom-Profil, die für den Transport von leichten und sperrigen Lasten konzipiert sind.
- Der geschweißte Stollen unter dem Band gewährleistet eine präzise Führung und erleichtert die Anpassung für eine einfache Anpassung an die spezifischen Anforderungen jeder Anwendung.
- Der Rahmen der Förderbänder besteht aus Aluminiumprofil, was eine Kombination aus Leichtigkeit und Robustheit bietet, um eine optimale Stabilität zu gewährleisten.
Verfügbare Optionen
Eine optionale Edelstahlbasis, die eine erhöhte Beständigkeit gegenüber spezifischen Umweltbedingungen bietet.
Der Bandförderer mit einem Durchmesser von 80 – 250W bietet auch eine Breite, die auf den nächsten Millimeter eingestellt werden kann, sodass er sich genau an die Abmessungen der zu transportierenden Lasten anpassen lässt.
Motoren für Bandförderer mit einem Durchmesser von 80 - 250W
- 250W, betrieben mit 230V Einphasen- oder 230/400V Drehstrom.
- Die Förderbandgeschwindigkeit ist einstellbar und präzise mit +/- 10%, wobei mehrere Optionen für jede Anwendung zur Verfügung stehen, im Bereich von 4 bis 24 m/min.
Die vom Motor unterstützten Lasten variieren je nach Bewegungsgeschwindigkeit
Bei einer Geschwindigkeit von 4 bis 12 m/min beträgt die unterstützte Last 30 daN.
Bei einer Geschwindigkeit von 14 bis 24 m/min beträgt die unterstützte Last 15 daN.
Was die auf Bandförderern mit einem Durchmesser von 80 – 250W verwendeten Bänder betrifft, handelt es sich um spezifische Bänder (Cxxxx42201) mit einer Dicke von 1,3 mm. Diese Bänder verfügen über eine Führung unter dem Band, die eine präzise und zuverlässige Positionierung der Lasten während des Transports gewährleistet. Die Installationszugspannung des Streifens ist auf maximal 0,3% begrenzt, um eine korrekte Installation zu gewährleisten.
Bandförderer Durchmesser 40, Motor-Endantrieb unten
Technische Merkmale
Glattes Band: Die 40 mm Durchmesser-Bandförderer mit Endantrieb und Motor unten sind mit einem glatten Band ausgestattet, das einen regelmäßigen und reibungslosen Transport von Teilen ermöglicht.
Motor unten: Der Motor ist unterhalb des Förderers positioniert, was seine Integration in verschiedene Konfigurationen erleichtert und einen reduzierten Platzbedarf ermöglicht.
Zahnriemenantrieb: Der Förderer wird von einem Zahnriemen mit einer Teilung von 5 mm und einer Breite von 32 mm angetrieben. Diese Konfiguration gewährleistet eine effiziente Übertragung der Motorleistung auf das Förderband.
Stahlrollen auf Kugellagern montiert: Die Förderbänder sind mit Stahlrollen ausgestattet, die auf hochwertigen Kugellagern montiert sind. Dies gewährleistet einen reibungslosen Betrieb, reduziert die Reibung und trägt zur Zuverlässigkeit und Langlebigkeit des Förderers bei.
Edelstahlbasis: Die Förderbänder werden standardmäßig mit einer Edelstahlbasis für Breiten von 200 mm bis 400 mm geliefert. Diese Option gewährleistet Korrosionsbeständigkeit und ist besonders für anspruchsvolle Umgebungen geeignet. Eine Edelstahlbasis ist auch als Option für andere Breiten erhältlich.
Abmessungen und Motoren:
Breite A: Erhältlich in 40 mm, 80 mm, 120 mm, 160 mm, 200 mm, 250 mm, 300 mm und 400 mm, um unterschiedlichen Raumgrößen gerecht zu werden.
Länge L: Förderbänder können eine Länge von 400 mm bis 6.000 mm haben, was Flexibilität bei der Auswahl der richtigen Länge für die Anwendung bietet.
Bandbreite: Die Breite des Bands entspricht der Breite A minus 5 mm, was eine präzise Passform für den optimalen Transport von Teilen gewährleistet.
Streifenlänge: Die Länge des Streifens wird nach der folgenden Formel berechnet: Lc = (2xL+132).
Gesamtlänge: Die Gesamtlänge des Förderers wird durch die Formel Lh = L + 42 + 2 x Banddurchmesser + Spannung definiert.
Profillänge: Die Länge des Profils wird durch die Formel LP = L – 52,5 bestimmt.
Die Förderbänder sind mit einer Stromversorgung von 230 V Einphasen- und 230/400 V Drehstrom erhältlich, um den Anforderungen unterschiedlicher Installationen gerecht zu werden.
Die angebotenen Bewegungsgeschwindigkeiten betragen 2 m/min, 3 m/min, 6 m/min, 9 m/min, 12 m/min, 18 m/min und 24 m/min, mit einer Toleranz von +/- 10 %.
Auf Anfrage ist es möglich, eine 24 VDC Stromversorgung für den Förderer zu erhalten.
Motoren
Bänder
Die empfohlene Installationszugspannung für den Streifen beträgt maximal 0,5%, um einen guten Halt des Streifens zu gewährleisten und dabei Probleme durch Überdehnung zu vermeiden.
Bandförderer mit einem Durchmesser von 40 mm mit Endantrieb und Motor unten sind darauf ausgelegt, den Bedarf an Teiletransporten in verschiedenen industriellen Anwendungen zu erfüllen. Ihre kompakte Bauweise, kombiniert mit Breiten-, Längen- und Motorisierungsoptionen, macht sie zu einer vielseitigen und zuverlässigen Lösung, um Ihre Handhabungsoperationen zu optimieren.
BANDFÖRDERER DURCHMESSER 40 MIT ZENTRALANTRIEB DOPPELTES BAND
Bandförderer mit einem Durchmesser von 40 mm und doppeltem zentralem Antrieb bieten eine effiziente Lösung für den Transport von breiten Teilen und optimieren dabei den Platz zwischen den beiden Bändern. Diese Förderbänder werden von einem einzelnen Motor angetrieben, was einen wirtschaftlichen Energieeinsatz ermöglicht und gleichzeitig eine optimale Leistung gewährleistet.
Technische Merkmale
Zwei parallel laufende Förderbänder: Die Förderbänder sind mit zwei parallel laufenden Bändern konzipiert, die synchron arbeiten und eine erhöhte Kapazität für den Transport breiter Teile bieten.
Zentralantrieb: Beide Bänder werden von einem einzigen Motor angetrieben, der zentral positioniert ist, was eine ausgewogene Verteilung der Antriebskraft auf beiden Bändern gewährleistet.
Verstellbare Antriebsposition: Die Position des Antriebs kann entlang des Profils je nach den spezifischen Anforderungen der Anwendung angepasst werden, um eine optimale Anpassungsfähigkeit zu ermöglichen.
Mittenabstand zwischen den beiden Förderbändern: Der Mittenabstand zwischen den beiden Förderbändern kann entsprechend den spezifischen Anforderungen der Anwendung angepasst werden, um den freien Raum zwischen den beiden Bändern effektiv zu verwalten.
Edelstahlbasis: Eine Edelstahlbasis ist als Option erhältlich und bietet Korrosionsbeständigkeit sowie erhöhte Haltbarkeit für anspruchsvolle Umgebungen.
Abmessungen und Motoren
Breite A: Erhältlich in 40 mm und 80 mm, um sich an die unterschiedlichen Breiten der zu transportierenden Teile anzupassen.
Länge L: Förderbänder können eine Länge von 400 mm bis 6000 mm haben, was Flexibilität bei der Auswahl der geeigneten Länge für die Anwendung bietet.
Bandbreite: Die Breite des Bands entspricht der Breite A minus 5 mm, was eine präzise Einstellung für den optimalen Transport von Teilen ermöglicht.
Streifenlänge: Die Länge des Streifens wird nach der folgenden Formel berechnet: Lc = (2xL+375) x 0,992.
Profillänge: Die Länge des Profils wird durch die Formel LP = L – 50 bestimmt.
Förderantrieb
Die Förderbänder sind mit einer Stromversorgung von 230 V Einphasen- und 230/400 V Drehstrom erhältlich, um unterschiedlichen Installationen gerecht zu werden.
Die angebotenen Bewegungsgeschwindigkeiten betragen 2 m/min, 3 m/min, 6 m/min, 9 m/min, 12 m/min, 18 m/min und 24 m/min, mit einer Toleranz von +/- 10 %.
Auf Anfrage ist es möglich, eine 24 VDC Stromversorgung für den Förderer zu erhalten.
Die empfohlene Installationszugspannung für den Streifen beträgt maximal 0,5%, um einen guten Halt des Streifens zu gewährleisten und dabei Probleme durch Überdehnung zu vermeiden.
Die Details zu den Bändern
40 mm Durchmesser Bandförderer mit doppeltem Zentralantrieb bieten eine vielseitige und effiziente Lösung für den Transport von breiten Teilen. Ihre robuste Bauweise in Verbindung mit Motorisierungs- und Bandoptionen ermöglicht es, die spezifischen Anforderungen jeder industriellen Anwendung zu erfüllen.

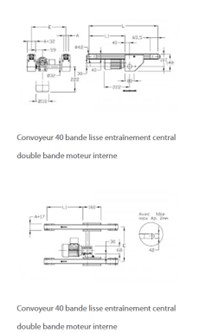

FÖRDERBÄNDER DURCHMESSER 40 ZENTRALANTRIEB DOPPELBAND INTERNE MOTORISIERUNG
Technische Merkmale
Zwei parallel laufende Förderbänder: Die Förderbänder sind mit zwei parallel laufenden Bändern ausgestattet, die synchron arbeiten und so den effizienten Transport breiter Teile ermöglichen und eine hohe Tragfähigkeit bieten.
Zentralantrieb: Beide Bänder werden von einem einzigen in den Förderer integrierten Motor angetrieben, was eine ausgewogene Antriebskraft auf beiden Bändern sicherstellt und einen reibungslosen und effizienten Transport von Teilen gewährleistet.
Verstellbare Antriebsposition: Die Position des Antriebs kann entlang des Profils je nach den spezifischen Anforderungen der Anwendung angepasst werden, was eine optimale Flexibilität und Anpassung ermöglicht.
Mittenabstand zwischen den beiden Förderbändern: Der Mittenabstand zwischen den beiden Förderbändern kann je nach den speziellen Anforderungen der Anwendung angepasst werden, um den freien Raum zwischen den beiden Bändern effektiv zu verwalten und sich an unterschiedliche Teilgrößen anzupassen.
Optionale Edelstahlbasis: Eine optionale Edelstahlbasis ist erhältlich und bietet Korrosionsbeständigkeit und erhöhte Haltbarkeit, was besonders in anspruchsvollen Umgebungen nützlich ist.
Abmessungen und Motoren
Breite A: Erhältlich in 40 mm und 80 mm, ermöglicht das Transportieren von Teilen unterschiedlicher Breiten.
Länge L: Die Förderbänder können eine Länge von 400 mm bis 6000 mm haben, was Flexibilität bei der Auswahl der geeigneten Länge für die Anwendung bietet.
Abstand zwischen den Bändern (E): Er kann von 72 mm bis 800 mm variieren und ermöglicht die Anpassung des Abstands zwischen den beiden Bändern je nach den Abmessungen der zu transportierenden Teile.
Bandbreite: Die Breite des Bands entspricht der Breite A minus 5 mm, was eine präzise Einstellung für den optimalen Transport von Teilen ermöglicht.
Streifenlänge: Die Länge des Streifens wird nach der folgenden Formel berechnet: Lc = (2xL+375) x 0,992.
Profillänge: Die Länge des Profils wird durch die Formel LP = L – 50 bestimmt.
Förderantrieb
Die Förderbänder sind mit einer Stromversorgung von 230 V Einphasen- und 230/400 V Drehstrom erhältlich und können somit an verschiedene elektrische Installationen angepasst werden.
Die angebotenen Bewegungsgeschwindigkeiten betragen 2 m/min, 3 m/min, 6 m/min, 9 m/min, 12 m/min, 18 m/min und 24 m/min, mit einer Toleranz von +/- 10 %.
Auf Anfrage ist es möglich, eine 24 VDC Stromversorgung für spezielle Anwendungen zu erhalten, die diese Spannung erfordern.
Die empfohlene Installations-Spannung für die Streifen beträgt maximal 0,5%, um eine angemessene Spannung für den optimalen Betrieb der Streifen zu gewährleisten.
Die verwendeten Bänder sind für Förderbänder mit einem Durchmesser von 40 mm geeignet und bieten ausgezeichnete Festigkeit und Haltbarkeit.
Weitere spezifische Merkmale der Bänder, wie beispielsweise der maximale Durchmesser und die Steifigkeit, können je nach den Anforderungen der Anwendung festgelegt werden.
Die Details zu den Bändern

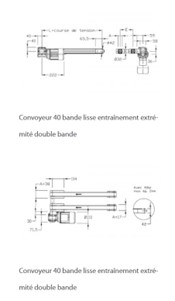

BANDFÖRDERER MIT EINEM DURCHMESSER VON 40 MM UND ZWEI ENDANTRIEBEN
Technische Merkmale
Zwei parallele Förderbänder: Die Förderbänder sind mit zwei parallelen Bändern ausgestattet, die synchron arbeiten und den effizienten Transport breiter Teile ermöglichen und eine hohe Tragfähigkeit bieten.
Antrieb über Endrolle: Die Bänder werden von Stahlrollen angetrieben, die am Ende des Förderbandes montiert sind. Dies garantiert einen reibungslosen und regelmäßigen Transport der beförderten Teile.
Optionale Edelstahl-Basis: Eine optionale Edelstahl-Basis ist erhältlich und bietet Korrosionsbeständigkeit und erhöhte Haltbarkeit in anspruchsvollen Umgebungen.
Abmessungen
- Breite A: Erhältlich in 40 mm und 80 mm, was den Transport von Teilen unterschiedlicher Breite ermöglicht.
- Länge L: Die Förderbänder können in der Länge von 400 mm bis 6000 mm variieren und bieten damit Flexibilität bei der Auswahl der geeigneten Länge für die Anwendung.
- Abstand zwischen den Bändern (E): Der Abstand zwischen den beiden Bändern kann je nach den spezifischen Anforderungen der Anwendung angepasst werden, mit einem Bereich von 72 mm bis 800 mm.
- Bandbreite: Die Breite des Bandes entspricht der Breite A minus 5 mm, was eine präzise Einstellung für den optimalen Transport von Teilen ermöglicht.
- Bandlänge: Die Länge des Bandes wird nach folgender Formel berechnet: Lc = (2xL) + 132.
- Profillänge: Die Länge des Profils wird durch die Formel LP = L – 52,5 bestimmt.
- Die Förderbänder sind mit einer Stromversorgung von 230 V Einphasen- und 230/400 V Drehstrom erhältlich, was eine Anpassung an verschiedene elektrische Installationen ermöglicht.
- Die angebotenen Bewegungsgeschwindigkeiten betragen 2 m/min, 3 m/min, 6 m/min, 9 m/min, 12 m/min, 18 m/min und 24 m/min, mit einer Toleranz von +/- 10 %.
- Auf Anfrage ist es möglich, eine 24 VDC-Stromversorgung für spezifische Anwendungen zu erhalten, die diese Spannung erfordern.
Motorisierung
Bänder
- Die empfohlene Installationszugspannung für die Bänder beträgt maximal 0,5 %, um eine ausreichende Spannung für den optimalen Betrieb der Bänder zu gewährleisten.
