Convoyeur à bande C80
Les convoyeurs à bandes sont construits autour d’une poulie d’entrainement de diamètre 80. Ce sont des équipements spécialement conçus pour le transport de charges légères et volumineuses. Ces convoyeurs sont fabriqués en France et se distinguent par leur capacité à régler la largeur au millimètre près, ce qui les rend extrêmement précis et adaptés à diverses applications industrielles.
Détails du convoyeur C80
L’utilisation de ces convoyeurs à bandes diamètre 80 est très répandue dans de nombreuses industries. Leur conception compacte, basée sur un profilé elcom, permet de les intégrer facilement dans des espaces réduits. Ils sont notamment utilisés dans des secteurs tels que la logistique, l’automobile, l’emballage, l’industrie alimentaire et bien d’autres.
Ces convoyeurs se distinguent par la présence d’un tasseau soudé sous la bande, ce qui assure un guidage optimal de celle-ci et facilite le réglage. Grâce à ce système de guidage, il est possible d’ajuster facilement la bande pour s’adapter aux besoins spécifiques de chaque application. De plus, ce tasseau permet de maintenir la bande centrée et d’éviter tout décentrage lors du transfert de charges par le côté du convoyeur.
L’un des avantages majeurs des convoyeurs à bandes diamètre 80 réside dans leur capacité à offrir une largeur modulable sur demande, au millimètre près. Cela signifie qu’il est possible d’ajuster la largeur du convoyeur en fonction des dimensions spécifiques des charges à transporter. Cette flexibilité permet de s’adapter à une grande variété de produits, qu’ils soient petits ou de grandes dimensions.
En outre, le réglage facile de la bande et la possibilité de réaliser des convoyeurs plus larges que longs offrent une grande polyvalence dans leur utilisation. Ces convoyeurs peuvent être configurés pour répondre aux besoins spécifiques de chaque application, que ce soit pour le transport de charges longues, lourdes ou encombrantes.
Les convoyeurs 80 elcom sont disponibles avec 2 motorisations

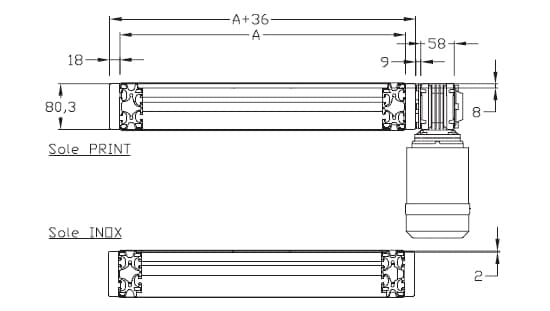

CONVOYEURS À BANDE DIAMETRE 80 – 90W
Les caractéristiques techniques du convoyeur C80
Les convoyeurs à bandes diamètre 80 présentent les caractéristiques suivantes :
- Bande lisse : Les convoyeurs sont équipés d’une bande lisse spécifique (Cxxxx42201) d’une épaisseur de 1,3 mm. Cette bande assure un transport fluide des charges légères et volumineuses.
- Entraînement à l’extrémité : Les convoyeurs sont dotés d’un système d’entraînement sur poulie d’extrémité. Cela permet de faire avancer la bande de manière contrôlée et régulière, assurant ainsi un déplacement efficace des charges.
- Moteur 90W : Les convoyeurs sont équipés d’un moteur d’une puissance de 90W. Ce moteur assure une propulsion adéquate de la bande, permettant de transporter les charges de manière efficace.
Dimensions et spécifications supplémentaires
- Largeur A : 160 à 600 mm
- Longueur L : 400 à 3130 mm
- Largeur de la bande : A – 10 mm
- Longueur de la bande : Lc = (2 x L) + 252 mm
- Longueur du profilé : LP = L – 130 mm
- Sole stratifié compact d’une épaisseur de 8 mm
- Sole en inox d’une épaisseur de 2 mm
Les options de sole
Les motorisations
- Les convoyeurs sont équipés d’un moteur d’une puissance de 90W.
- Le moteur peut être alimenté en 230V monophasé ou 230/400V triphasé, offrant une flexibilité dans le choix de la source d’alimentation.
- La vitesse du convoyeur peut être ajustée à +/- 10 % et offre plusieurs options : 4, 6, 7, 9, 12, 14, 18 ou 24 m/min.
En ce qui concerne les charges supportées par la motorisation :
- Pour une vitesse de 4 à 12 m/min, la charge max est de 30 daN (décanewtons).
- Pour une vitesse de 14 à 24 m/min, la charge supportable est de 15 daN.
Il est important de noter que ces charges s’appliquent hors accumulation, c’est-à-dire que les convoyeurs sont conçus pour le transport continu des charges sans arrêt ou accumulation.
Enfin, la tension de pose de la bande est limitée à un maximum de 0,3 %, ce qui garantit une mise en place correcte de la bande pour assurer un fonctionnement optimal du convoyeur.

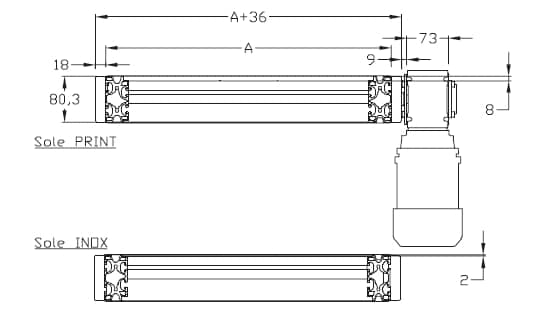

CONVOYEURS À BANDE DIAMETRE 80 – 250W
Les convoyeurs à bande diamètre 80 – 250W sont des équipements conçus pour le transport efficace de charges légères et volumineuses. Ces convoyeurs offrent une solution fiable et performante pour répondre aux besoins de diverses industries.
Les caractéristiques techniques des convoyeurs à bande diamètre 80 - 250W
- Bande lisse : Les convoyeurs sont équipés d’une bande lisse spécifique qui assure un transport fluide des charges. Cette bande garantit un déplacement régulier et sans accrocs, contribuant ainsi à une productivité optimale.
- Entraînement à l’extrémité : Les convoyeurs sont dotés d’un système d’entraînement sur poulie d’extrémité. Cette configuration permet de propulser la bande de manière contrôlée, assurant ainsi un mouvement fluide et régulier des charges transportées.
- Moteur 250W : Les convoyeurs sont équipés d’un moteur puissant d’une capacité de 250W. Cette motorisation robuste garantit une propulsion efficace de la bande, permettant ainsi de transporter les charges de manière optimale.
Les dimensions et spécifications des convoyeurs à bande diamètre 80 - 250W :
- Convoyeurs compacts sur profilé elcom conçus pour le transport de charges légères et volumineuses.
- Le tasseau soudé sous la bande assure le guidage précis de celle-ci et facilite le réglage pour une adaptation aisée aux besoins spécifiques de chaque application.
- L’ossature des convoyeurs est réalisée en profilé aluminium, offrant une combinaison de légèreté et de robustesse pour assurer une stabilité optimale.
Les options disponibles
- Une sole en inox, en option, qui offre une résistance accrue aux conditions environnementales spécifiques.
Le convoyeur à bande diamètre 80 – 250W offre également une largeur modulable au millimètre près, permettant de s’adapter précisément aux dimensions des charges à transporter.
Les motorisations disponibles pour les convoyeurs à bande diamètre 80 - 250W
- 250W, alimenté en 230V monophasé ou 230/400V triphasé.
- La vitesse du convoyeur est ajustable et précise avec +/- 10 %, offrant plusieurs options pour chaque application, allant de 4 à 24 m/min.
Les charges supportées par la motorisation varient en fonction de la vitesse de déplacement
- Avec une vitesse de 4 à 12 m/min, la charge qu’il peut supporter est de 30 daN.
- Avec une vitesse de 14 à 24 m/min, la charge supportée est de 15 daN.
En ce qui concerne les bandes utilisées sur les convoyeurs à bande diamètre 80 – 250W, elles sont spécifiques (Cxxxx42201) et ont une épaisseur de 1,3 mm. Ces bandes sont dotées d’un guide sous la bande, assurant un positionnement précis et fiable des charges pendant le transport. La tension de pose de la bande est limitée à un maximum de 0,3 % pour garantir une mise en place correcte.

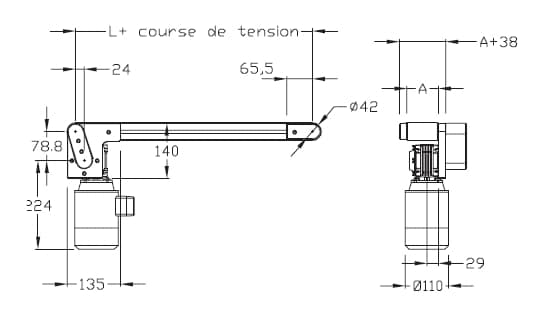

Convoyeurs à bande diamètre 40 entraînement extrémité moteur dessous
Caractéristiques techniques
- Bande lisse : Les convoyeurs à bande de diamètre 40 avec entraînement à l’extrémité et moteur dessous sont équipés d’une bande lisse qui permet un transport régulier et fluide des pièces.
- Moteur en dessous : Le moteur est positionné en dessous du convoyeur, facilitant ainsi son intégration dans diverses configurations et permettant un encombrement réduit.
- Entraînement par courroie crantée : L’entraînement du convoyeur est réalisé par une courroie crantée au pas de 5 mm et d’une largeur de 32 mm. Cette configuration assure une transmission efficace de la puissance du moteur à la bande du convoyeur.
- Poulies en acier montées sur roulements à billes : Les convoyeurs sont équipés de poulies en acier montées sur des roulements à billes de haute qualité. Cela garantit un fonctionnement fluide, réduit les frottements et contribue à la fiabilité et à la durabilité du convoyeur.
- Sole inox : Les convoyeurs sont fournis avec une sole en acier inoxydable en standard pour les largeurs de 200 mm à 400 mm. Cette option assure une résistance à la corrosion et convient particulièrement aux environnements exigeants. Une sole en inox est également disponible en option pour les autres largeurs.
Dimensions et motorisations :
- Largeur A : Disponible en 40 mm, 80 mm, 120 mm, 160 mm, 200 mm, 250 mm, 300 mm et 400 mm pour s’adapter à différentes tailles de pièces.
- Longueur L : Les convoyeurs peuvent avoir une longueur allant de 400 mm à 6 000 mm, offrant une flexibilité dans le choix de la longueur adaptée à l’application.
- Largeur de bande : La largeur de la bande correspond à la largeur A moins 5 mm, assurant un ajustement précis pour un transport optimal des pièces.
- Longueur de bande : La longueur de la bande est calculée selon la formule suivante : Lc = (2xL+132).
- Longueur hors-tout : La longueur hors-tout du convoyeur est définie par la formule Lh = L + 42 + 2 x diamètre de la bande + tension.
- Longueur de profilé : La longueur du profilé est déterminée par la formule LP = L – 52,5.
- Les convoyeurs sont disponibles avec une alimentation électrique de 230 V monophasé et 230/400 V triphasé pour répondre aux besoins de différentes installations.
- Les vitesses de déplacement proposées sont de 2 m/min, 3 m/min, 6 m/min, 9 m/min, 12 m/min, 18 m/min et 24 m/min, avec une tolérance de +/- 10 %.
- Sur demande, il est possible d’obtenir une alimentation de 24 Vcc pour le convoyeur.
Motorisations
Bandes
- La tension de pose préconisée pour la bande est de 0,5 % maximum, assurant un bon maintien de la bande tout en évitant les problèmes de surtension.
Les convoyeurs à bande de diamètre 40 avec entraînement à l’extrémité et moteur dessous sont conçus pour répondre aux besoins de transport de pièces dans diverses applications industrielles. Leur conception compacte, associée à des options de largeur, de longueur et de motorisation, en fait une solution polyvalente et fiable pour optimiser vos opérations de manutention.

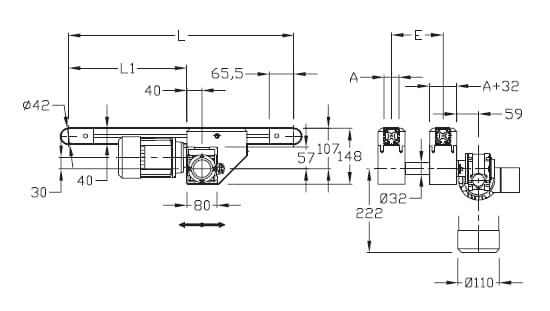

CONVOYEURS À BANDE DIAMETRE 40 ENTRAÎNEMENT CENTRAL DOUBLE BANDE
Les convoyeurs à bande de diamètre 40 avec entraînement central double bande offrent une solution efficace pour le transport de pièces larges tout en optimisant l’espace entre les deux bandes. Ces convoyeurs sont entraînés par un seul moteur, ce qui permet une utilisation économique de l’énergie tout en garantissant une performance optimale.
Caractéristiques techniques
- Deux convoyeurs parallèles : Les convoyeurs sont conçus avec deux bandes parallèles qui fonctionnent de manière synchronisée, offrant une capacité accrue pour le transport de pièces larges.
- Entraînement central : Les deux bandes sont entraînées par un seul moteur, positionné de manière centrale, ce qui assure une répartition équilibrée de la puissance motrice sur les deux bandes.
- Position de l’entraînement réglable : La position de l’entraînement peut être ajustée le long du profilé en fonction des besoins spécifiques de l’application, permettant une adaptabilité optimale.
- Entraxe des deux convoyeurs : L’entraxe entre les deux convoyeurs peut être adapté selon les exigences particulières de l’application, permettant de gérer efficacement l’espace libre entre les deux bandes.
- Sole inox : Une sole en acier inoxydable est disponible en option, offrant une résistance à la corrosion et une durabilité accrue pour les environnements exigeants.
Dimensions et motorisations
- Largeur A : Disponible en 40 mm et 80 mm pour s’adapter aux différentes largeurs de pièces à transporter.
- Longueur L : Les convoyeurs peuvent avoir une longueur allant de 400 mm à 6 000 mm, offrant une flexibilité dans le choix de la longueur appropriée à l’application.
- Largeur de bande : La largeur de la bande correspond à la largeur A moins 5 mm, permettant un ajustement précis pour un transport optimal des pièces.
- Longueur de bande : La longueur de la bande est calculée selon la formule suivante : Lc = (2xL+375) x 0,992.
- Longueur de profilé : La longueur du profilé est déterminée par la formule LP = L – 50.
La motorisation du convoyeur
- Les convoyeurs sont disponibles avec une alimentation électrique de 230 V monophasé et 230/400 V triphasé pour répondre aux différentes installations.
- Les vitesses de déplacement proposées sont de 2 m/min, 3 m/min, 6 m/min, 9 m/min, 12 m/min, 18 m/min et 24 m/min, avec une tolérance de +/- 10 %.
- Sur demande, il est possible d’obtenir une alimentation de 24 Vcc pour le convoyeur.
- La tension de pose préconisée pour la bande est de 0,5 % maximum, assurant un bon maintien de la bande tout en évitant les problèmes de surtension.
Le détail des bandes
Les convoyeurs à bande de diamètre 40 avec entraînement central double bande offrent une solution polyvalente et efficace pour le transport de pièces larges. Leur conception robuste, associée à des options de motorisation et de bande, permet de répondre aux besoins spécifiques de chaque application industrielle. Haut du formulaire

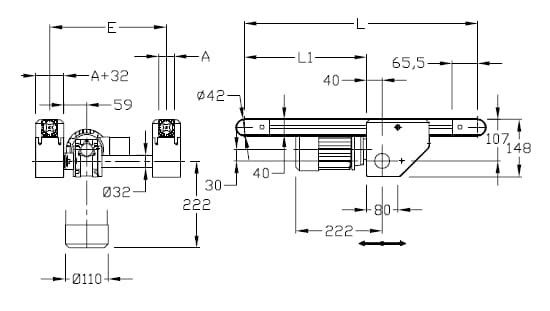

CONVOYEURS À BANDE DIAMETRE 40 ENTRAÎNEMENT CENTRAL DOUBLE BANDE MOTEUR INTERNE
Caractéristiques techniques
- Deux convoyeurs parallèles : Les convoyeurs sont équipés de deux bandes parallèles qui fonctionnent de manière synchronisée, permettant le transport efficace de pièces larges et offrant une capacité de charge élevée.
- Entraînement central : Les deux bandes sont entraînées par un seul moteur intégré au convoyeur, ce qui assure une puissance motrice équilibrée sur les deux bandes, garantissant un mouvement fluide et efficace des pièces.
- Position de l’entraînement réglable : La position de l’entraînement peut être ajustée le long du profilé en fonction des besoins spécifiques de l’application, offrant une flexibilité et une adaptation optimales.
- Entraxe des deux convoyeurs : L’entraxe entre les deux convoyeurs peut être adapté selon les exigences particulières de l’application, permettant de gérer efficacement l’espace libre entre les deux bandes et de s’adapter aux différentes tailles de pièces.
- Sole inox en option : Une sole en acier inoxydable est disponible en option, offrant une résistance à la corrosion et une durabilité accrue, ce qui est particulièrement utile dans les environnements exigeants.
Dimensions et motorisations
- Largeur A : Disponible en 40 mm et 80 mm, permettant de transporter des pièces de différentes largeurs.
- Longueur L : Les convoyeurs peuvent avoir une longueur allant de 400 mm à 6 000 mm, offrant une flexibilité dans le choix de la longueur appropriée à l’application.
- Espacement entre les bandes (E) : Il peut varier de 72 mm à 800 mm, permettant d’ajuster l’espace entre les deux bandes en fonction des dimensions des pièces à transporter.
- Largeur de bande : La largeur de la bande correspond à la largeur A moins 5 mm, permettant un ajustement précis pour un transport optimal des pièces.
- Longueur de bande : La longueur de la bande est calculée selon la formule suivante : Lc = (2xL+375) x 0,992.
- Longueur de profilé : La longueur du profilé est déterminée par la formule LP = L – 50.
La motorisation du convoyeur
- Les convoyeurs sont disponibles avec une alimentation électrique de 230 V monophasé et 230/400 V triphasé, permettant de s’adapter aux différentes installations électriques.
- Les vitesses de déplacement proposées sont de 2 m/min, 3 m/min, 6 m/min, 9 m/min, 12 m/min, 18 m/min et 24 m/min, avec une tolérance de +/- 10 %.
- Sur demande, il est possible d’obtenir une alimentation de 24 Vcc pour les applications spécifiques nécessitant cette tension.
- La tension de pose préconisée pour les bandes est de 0,5 % maximum, assurant une tension adéquate pour un fonctionnement optimal des bandes.
- Les bandes utilisées sont adaptées aux convoyeurs à bande diamètre 40, offrant une excellente résistance et durabilité.
- D’autres caractéristiques spécifiques des bandes, telles que le diamètre maximal et la raideur, peuvent être précisées en fonction des besoins de l’application.
Le détail des bandes

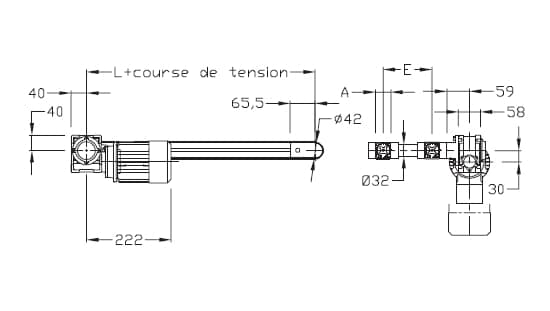

CONVOYEURS À BANDE DIAMETRE 40 ENTRAÎNEMENT EXTRÉMITÉ DOUBLE BANDE
Caractéristiques techniques
- Deux convoyeurs parallèles : Les convoyeurs sont équipés de deux bandes parallèles qui fonctionnent de manière synchronisée, permettant le transport efficace de pièces larges et offrant une capacité de charge élevée.
- Entraînement sur poulie d’extrémité : Les bandes sont entraînées par des poulies en acier montées sur roulements à billes situées à l’extrémité du convoyeur. Cela garantit un mouvement fluide et régulier des pièces transportées.
- Sole inox en option : Une sole en acier inoxydable est disponible en option, offrant une résistance à la corrosion et une durabilité accrue dans les environnements exigeants.
Dimensions
- Largeur A : Disponible en 40 mm et 80 mm, permettant de transporter des pièces de différentes largeurs.
- Longueur L : Les convoyeurs peuvent avoir une longueur allant de 400 mm à 6 000 mm, offrant une flexibilité dans le choix de la longueur appropriée à l’application.
- Espacement entre les bandes (E) : L’espacement entre les deux bandes peut être réglé selon les besoins spécifiques de l’application, avec une plage allant de 72 mm à 800 mm.
- Largeur de bande : La largeur de la bande correspond à la largeur A moins 5 mm, permettant un ajustement précis pour un transport optimal des pièces.
- Longueur de bande : La longueur de la bande est calculée selon la formule suivante : Lc = (2xL) + 132.
- Longueur de profilé : La longueur du profilé est déterminée par la formule LP = L – 52,5.
- Les convoyeurs sont disponibles avec une alimentation électrique de 230 V monophasé et 230/400 V triphasé, ce qui permet de s’adapter aux différentes installations électriques.
- Les vitesses de déplacement proposées sont de 2 m/min, 3 m/min, 6 m/min, 9 m/min, 12 m/min, 18 m/min et 24 m/min, avec une tolérance de +/- 10 %.
- Sur demande, il est possible d’obtenir une alimentation de 24 Vcc pour les applications spécifiques nécessitant cette tension.
Motorisation
Bande
- La tension de pose préconisée pour les bandes est de 0,5 % maximum, assurant une tension adéquate pour un fonctionnement optimal des bandes.
Présentation du convoyeur C80
