Zubehör für Aluminiumprofile
Die Montage eines modularen Aluminium-Arbeitsplatzes wird durch Zubehörteile entscheidend verbessert, die Funktionalität, Vielseitigkeit und Effizienz des Arbeitsplatzes steigern. Zubehörteile sind zusätzliche Komponenten oder Anbaugeräte, die in das Arbeitsplatzsystem integriert werden können, um spezifische Anforderungen zu erfüllen und den Benutzern zusätzlichen Komfort zu bieten. Hier sind einige gängige Funktionen von Zubehörteilen in einem modularen Aluminium-Arbeitsplatz.
Die Palette der Zubehörteile für elcom Aluminiumprofile
In der elcom-Reihe finden Sie eine Vielzahl von Zubehörteilen, die speziell für modulare Aluminiumprofile entwickelt wurden. Hier ist eine ausführliche Beschreibung von Beispielen für verfügbare Zubehörteile:
Befestigungszubehör (FIXE): Befestigungszubehör von elcom, wie Muttern, Halterungen und Befestigungen, bieten eine hohe mechanische Festigkeit. Sie ermöglichen eine präzise Positionierung von Aluminiumprofilen, ohne dass aufwendige Bearbeitungen wie Bohren und Gewindeschneiden erforderlich sind. Diese Komponenten sind entscheidend, um eine solide Verbindung zwischen den Profilen sicherzustellen und die Stabilität Ihrer Struktur zu gewährleisten.
Sicherheitszubehör (SAFE): Zur Sicherung Ihrer mechanisch montierten modularen Aluminiumkonstruktionen bietet elcom eine Reihe von Zubehörteilen wie Scharniere, Griffe, Riegel und Kabelclips. Diese Elemente gewährleisten den Schutz und die Sicherheit der Benutzer, indem sie unerwünschte Bewegungen der montierten Elemente verhindern.
Ergonomische Zubehörteile (ERGO): elcom versteht die Bedeutung von Ergonomie in der Interaktion zwischen Mensch und Maschine. Daher bietet die ERGO-Reihe eine Vielzahl von Zubehörteilen wie Beleuchtung und Lufteinlässe an. Diese Elemente sind darauf ausgelegt, einen ergonomischen Arbeitsbereich zu schaffen und eine komfortable und sichere Umgebung für Ihre Mitarbeiter/-innen zu bieten.
Grundzubehör (BASE): Die Endkappen und Gelenkabdeckungen von elcom gehören zu den wesentlichen Grundzubehörteilen für den Aufbau einer robusten, mechanisch montierten Lösung. Diese Komponenten sorgen für eine ästhetische Oberfläche und schützen die Enden der Aluminiumprofile, wodurch die montierte Struktur verstärkt wird.
Montagewerkzeuge (EASY): elcom bietet eine umfassende Palette von Montagewerkzeugen wie Gewinde- und Schraubenschlüssel an, um die Montage von Aluminiumprofil-Lösungen zu erleichtern. Diese Werkzeuge sind darauf ausgelegt, eine effiziente, präzise und schnelle Montage zu gewährleisten, sodass Mitarbeiter/-innen ihre Aufgaben mühelos und effizient abschließen können.
Hebezubehör (LIFT): Die Körperhebevorrichtungen in der elcom LIFT-Reihe sind speziell dafür konzipiert, die Bewegung der montierten Teile zu begleiten. Diese Zubehörteile erleichtern das Anheben und Verschieben von Aluminiumteilen und bieten eine erhöhte Flexibilität beim Konfigurieren oder Modifizieren Ihrer Struktur.
Bewegungszubehör (MOOV): Die elcom MOOV-Rollen und Führungen sind robuste und solide Zubehörteile, die einen reibungslosen Bewegungsablauf der montierten Aluminiumelemente ermöglichen. Diese Komponenten garantieren eine einfache Anpassung und Bewegung, gewährleisten somit die Flexibilität und Langlebigkeit Ihrer Struktur.
Durch die Kombination dieser Zubehörteile bietet elcom eine vollständige und vielfältige Palette, die den spezifischen Anforderungen an Leistung, Sicherheit, Ergonomie, Stabilität und Konnektivität für modulare Konstruktionen in Aluminiumprofilen gerecht wird.

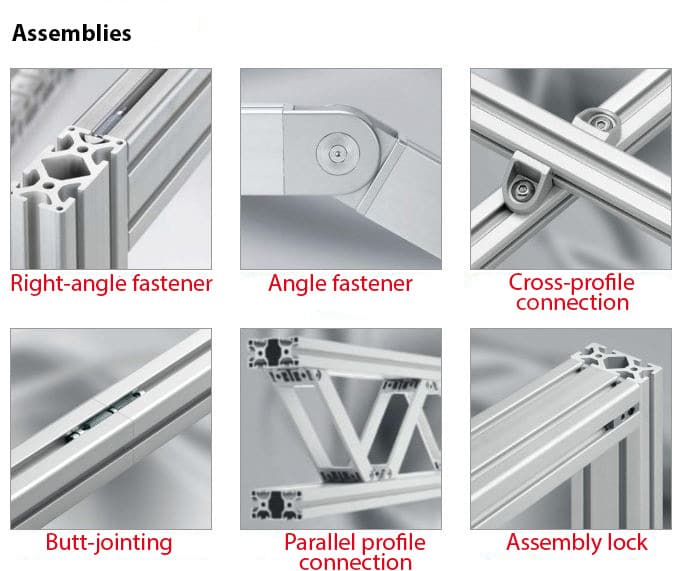

Die verschiedenen Arten von Befestigungen für Aluminiumprofile
Die Befestigungen, Verbindungen, Verstärkungen und Gelenke in der elcom-Reihe sind intelligent, funktional und effizient gestaltet. Diese Elemente spielen eine entscheidende Rolle bei der Montage von mechanischen Strukturen. Sie bestehen aus hochwertigen Materialien, um Langlebigkeit zu gewährleisten.
Sie sind in verschiedenen Modellen erhältlich, um unterschiedlichen Anforderungen und Montagekonfigurationen gerecht zu werden. Zu den angebotenen Befestigungstypen gehören:
Winkelbefestigungen mit Bearbeitung(en)

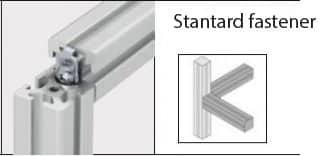

Standardbefestigungsmittel
Das Standardbefestigungsmittel ermöglicht eine rechtwinklige Montage und gewährleistet dabei eine Blockierkraft bei minimalem Aufwand für Bearbeitung. Die Standardflansch sorgt für eine optimale Lastübertragung, wobei die Profile korrekt zwischen ihnen positioniert sind.

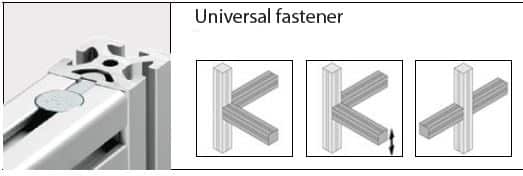

Universelles Befestigungsmittel

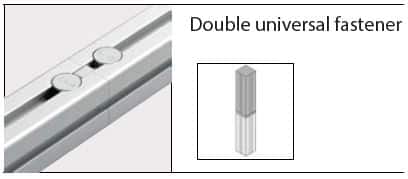

Das universelle Befestigungsmittel wird verwendet, um alle Arten von Profilen in allen Positionen zu montieren. Das Profil, das mit der universellen Befestigung installiert ist, kann entlang der Nut bewegt werden. Es wird besonders für Profile empfohlen, die bewegt oder in eine bestehende Struktur eingefügt werden müssen. Universelle Befestigungsmittel sind auch als doppelte universelle Befestigungsmittel erhältlich.

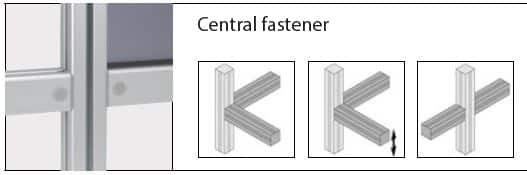

Zentralbefestigungsmittel
Das Zentralbefestigungsmittel verbindet die Profile rechtwinklig und gibt die sich gegenüberliegenden Nuten frei. Diese Option ist vorteilhaft, wenn Profilnuten zur Aufnahme von Füllungen verwendet werden. Auf diese Weise ist eine spezielle Bearbeitung der Füllung im Eckbereich nicht erforderlich. Die Füllung kann direkt in die Nuten der Profile eingesetzt werden.

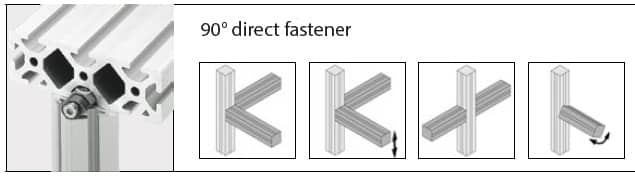

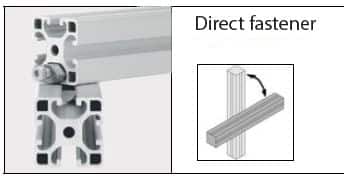

90° Direktbefestigungsmittel
Wird zur Befestigung von Profilen im rechten Winkel verwendet. Ermöglicht das Fixieren des Profils in jedem Winkel. Zentrales Gewindebohrung M8x18.

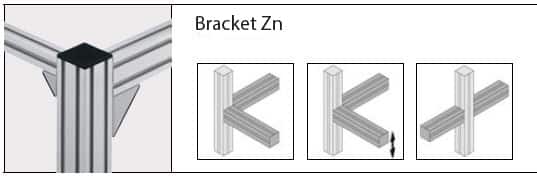

Befestigungswinkel
Die Verwendung von Befestigungswinkel-Kits mit geeigneten Schrauben und Unterlegscheiben wird empfohlen. Auf diese Weise ist die Installation der Halterungen besonders einfach durchzuführen.
In einer speziellen Anwendung ermöglicht die Halterung das Befestigen von Kabelkanälen. Der abgerundete Innenrand verhindert Beschädigungen an den Kabeln.

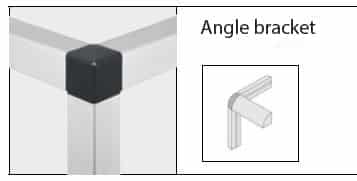

Winkelhalterung
Die Winkelverbindung ermöglicht eine ästhetische Montage von drei Profilen ohne Nut.
Ideal für den Bau von Tischen, Abdeckungen, usw.
Das Gewindeloch in der Mitte des Profils muss gebohrt werden.
Rechtwinklige Befestigung ohne Bearbeitung

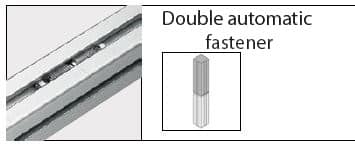

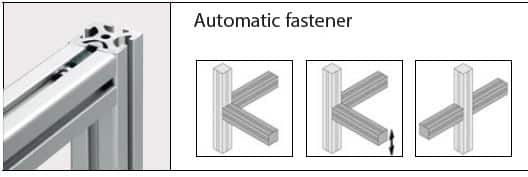

Automatische Befestigungsmittel
Automatische Befestigungsmittel bieten eine innovative Lösung zum Verbinden von Profilen durch Haftung. Die Installation ist schnell und einfach, da keine Bearbeitung der Profile erforderlich ist. Dank seiner speziellen Form wird die Befestigung durch einfaches Schrauben angebracht. Es ist möglich, die Befestigungen nachträglich anzubringen und sie in nur wenigen einfachen Schritten zu verschieben. Es gibt auch doppelte automatische Befestigungen.
Winkelbefestigungen mit Bearbeitung

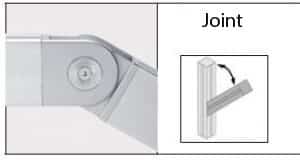

Verbindung
Die Verbindung ermöglicht solide Montagen mit einem verstellbaren Winkel von 0° bis 180°. Die Verbindung kann standardmäßig oder rollend sein.

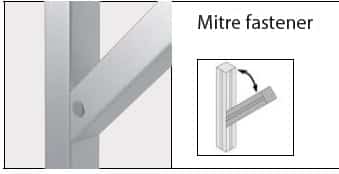

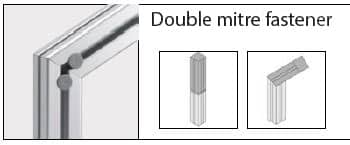

Gehrungsbefestigung
Die Gehrungsbefestigung ermöglicht die Montage von Profilen in jedem Winkel von 30° bis 90°. Die Nut des Profils bleibt frei, um Füllungen aufzunehmen. Nagelbefestigungen sind auch als doppelte Gehrungsbefestigungen erhältlich.
Winkelbefestigung ohne Bearbeitung

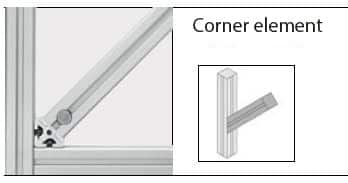

Eckelement
Die T1-Ecke-Elemente werden im Winkel von 45° zwischen zwei Profilen oder zwischen ihnen montiert. Sie werden mit Chc-Rundkopfschrauben nach ISO 7380 und DIN 125 Unterlegscheiben befestigt. Das zu verbindende Profil kann mit zwei universellen Befestigungen (Anti-Verdrehvorrichtung entfernen) und Chc-Rundkopfschrauben nach ISO 7380 angeschraubt werden. Die T2-Ecke-Elemente werden mit Chc-Linsenkopfschrauben, universellen Befestigungen oder automatischen Befestigungen und einer speziellen Mutter befestigt.
Befestigungsmittel für Profilbaugruppen mit Bearbeitung

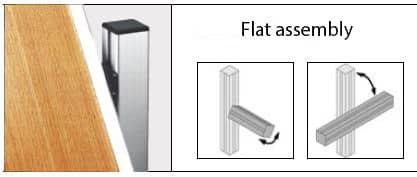

Flache Montage
Die flache Montage ermöglicht die Schaffung einer starren Verbindung zwischen zwei übereinander montierten Profilen. Sie wird auch verwendet, um das Ende eines Profils an der genuteten Seite eines anderen Profils zu befestigen. Die beiden Komponenten der flachen Montage werden zwischen den zu verbindenden Profilen montiert. Ein Spanngriff, der durch das Profil verläuft, kann hinzugefügt werden, um die manuelle Justierung zu erleichtern.

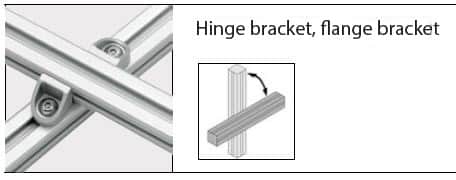

Scharnierhalterungen und Flanschhalterungen
Scharnierhalterungen werden verwendet, um zwei Profile derselben Linie übereinander zu befestigen. Sie werden in der Regel paarweise verwendet, eine Scharnierhalterung und eine Flanschhalterung oder zwei Flanschhalterungen. Die Flanschhalterung kann in Kombination mit der Scharnierhalterung oder mit einer zweiten Flanschhalterung verwendet werden, um die Befestigung von zwei überkreuzten Profilen zu ermöglichen. Durch Lockern der Schraube oder des Griffs kann eine Drehung und Bewegung entlang der beiden Nutungen erfolgen.
Befestigungsmittel für Profilbaugruppen ohne Bearbeitung
Direkte Befestigungsmittel
Direkte Befestigungsmittel ermöglichen eine robuste Montage ohne Bearbeitung von zwei Profilen 8, die über ihre Außenflächen in Kontakt treten. Die Profile können auch über eine bestimmte Länge parallel zueinander positioniert werden. Es ist möglich, die beiden Profile in Richtung der Nut zu bewegen. Direkte Befestigungsmittel eignen sich besonders gut für die Montage von Profilen der Kugelgelenk-Blockführungen mit anderen Profilen, mit der Möglichkeit der Bewegung und ohne Bearbeitung.
Befestigungsmittel für parallel verlaufende Profilbaugruppen ohne Bearbeitung

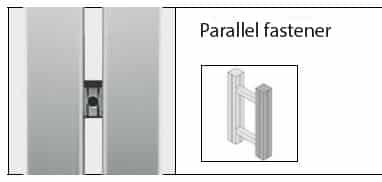

Parallelbefestigung
Zum Befestigen von zwei parallel verlaufenden Linie-8-Profilen im Abstand von 12 mm.
Benutzerfreundlichkeit: Die beiden Hälften der Befestigung greifen in die sich gegenüberliegenden Nutungen der Profile ein und positionieren sie. Die Fixierung wird dann durch Festziehen der internen Schraube blockiert.

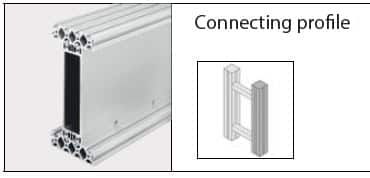

Verbindungsprofil
Verbindungsprofil 8 40 wird paarweise bearbeitet mit Bohrungen von ⌀ 11 mm (Bohrabstand 200 mm) für die Befestigungsschrauben. Die Verwendung von Käfigmuttern (feste Positionierung und Anti-Verdrehvorrichtung) ermöglicht eine seitliche Montage. Chc-Schrauben (Anzugsmoment M = 34 Nm) DIN 912-M10x60, M10x100 oder M10x140 werden mit dem entsprechenden Abstand der Verbindungsprofile verwendet. Es besteht die Möglichkeit, die Verbindung oder die Köpfe der Schrauben oder Käfigmuttern staubdicht mit einem Abdeckprofil 32 zu verbergen.
Die elcom-Produktpalette
Die elcom-Produktpalette bietet eine Vielzahl von intelligenten, funktionalen und leistungsstarken Befestigungsmitteln, um allen Anforderungen an Profilmontagen gerecht zu werden. Ob für senkrechte, gekreuzte, parallele Verbindungen, mit oder ohne Bearbeitung oder sogar für korrosive Umgebungen – jeder Typ von Befestigungsmittel ist darauf ausgelegt, eine solide, dauerhafte Verbindung zu gewährleisten, die den spezifischen Anforderungen der mechanischen Struktur entspricht.
