Accessoires pour profilé aluminium

Lors de l’assemblage d’un poste de travail modulaire en aluminium, les accessoires jouent un rôle crucial dans l’amélioration de la fonctionnalité, de la polyvalence et de l’efficacité du poste de travail. Les accessoires sont des composants ou des éléments supplémentaires qui peuvent être intégrés dans le système du poste de travail pour répondre à des exigences spécifiques et offrir une commodité supplémentaire aux utilisateurs.

Les accessoires pour profilés alu elcom

Dans la gamme elcom, vous trouverez une variété d’accessoires spécifiquement conçus pour les profilés aluminiums modulaires. Voici une description détaillée des exemples d’accessoires que dont nous disposons

  1. Accessoires de fixation (FIXE) : Les accessoires de fixation elcom, tels que les écrous, les équerres et les fixations, offrent une haute tenue mécanique. Ils permettent un positionnement précis des profilés aluminium sans nécessiter un usinage important comme le perçage et le taraudage. Ces composants sont essentiels pour assurer une connexion solide entre les profilés et garantir la stabilité de votre structure.
  2. Accessoires de sécurité (SAFE) : Pour sécuriser vos constructions modulaires mécano-assemblées en aluminium, elcom propose une gamme d’accessoires tels que des charnières, des poignées, des loquets et des fixe-câbles. Ces éléments assurent la protection et la sécurité des utilisateurs en empêchant tout mouvement non désiré des éléments assemblés.
  3. Accessoires ergonomiques (ERGO) : elcom comprend l’importance de l’ergonomie dans l’interaction entre l’homme et la machine. Ainsi, la gamme ERGO propose une variété d’accessoires tels que des éclairages et des piquages d’air. Ces éléments sont conçus pour créer un espace de travail ergonomique, offrant un environnement confortable et sûr pour vos collaborateurs.
  4. Accessoires de base (BASE) : Les embouts et les caches joints elcom font partie des accessoires de base indispensables pour construire une solution mécano-assemblée robuste. Ces composants assurent une finition esthétique et protègent les extrémités des profilés aluminium, renforçant ainsi la structure assemblée.
  1. Outils d’assemblage (EASY) : elcom propose une gamme complète d’outils d’assemblage, tels que des taraudages et des clés, pour faciliter le montage des solutions en profilé aluminium. Ces outils sont conçus pour garantir un assemblage efficace, précis et rapide, permettant ainsi aux ouvriers d’accomplir leur travail avec facilité et efficacité.
  2. Accessoires de levage (LIFT) : Les lèves caisse de la gamme LIFT elcom sont spécialement conçus pour accompagner le mouvement des pièces assemblées. Ces accessoires facilitent le levage et le déplacement des éléments en aluminium, offrant ainsi une flexibilité accrue lors de la configuration ou de la modification de votre structure.
  3. Accessoires de mouvement (MOOV) : Les rouleaux et les guidages MOOV de elcom sont des accessoires robustes et solides qui permettent un mouvement fluide des éléments assemblés en aluminium. Ces composants garantissent une facilité d’ajustement et de déplacement, assurant ainsi la flexibilité et la durabilité de votre structure.

En combinant ces accessoires, elcom offre une gamme complète et diversifiée qui répond aux besoins spécifiques de performance, de sécurité, d’ergonomie, de solidité et de connectivité pour les constructions modulaires en profilé aluminium.

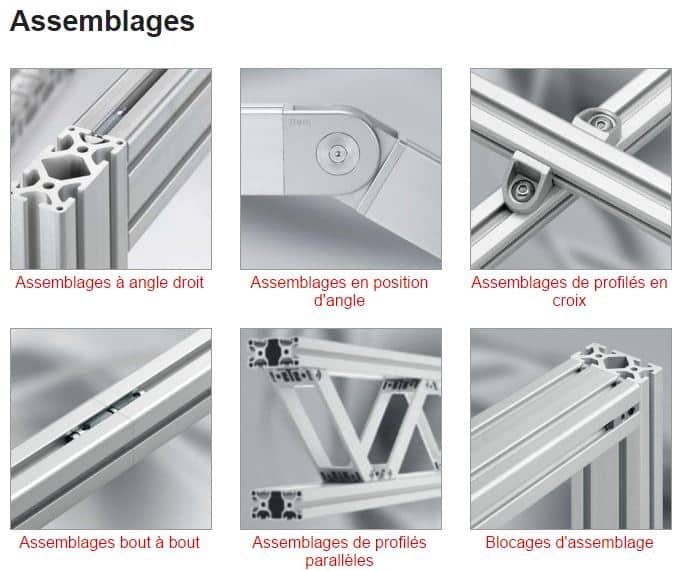

Les différents types de fixations pour profilés alu

Les fixations, liaisons, renforts et articulations de la gamme elcom sont conçus de manière astucieuse, fonctionnelle et performante. Ces éléments jouent un rôle crucial dans l’assemblage des structures mécaniques. Elles sont fabriquées à partir de matériaux de haute qualité pour assurer leur durabilité.

Elles sont disponibles dans une variété de modèles pour répondre à différents besoins et configurations d’assemblage. Parmi les types de fixations proposés, on retrouve :

Fixations à angle droit avec usinage(s)

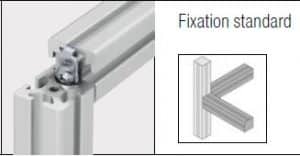

Les fixations standards

La fixation standard permet un assemblage en angle droit garantissant une puissance de blocage avec un minimum d’usinage.
La bride standard assure une application de charge optimum, avec des profilés correctement positionnés entre eux.

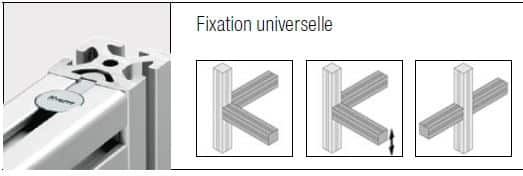

Les fixations universelles

La fixation universelle sert à assembler tout type de profilés et dans toutes les positions. Le profilé mis en place avec la fixation universelle peut être déplacé le long de la rainure.
Elle est spécialement recommandée pour les profilés nécessitant d’être déplacés ou emboîtés dans une structure existante.

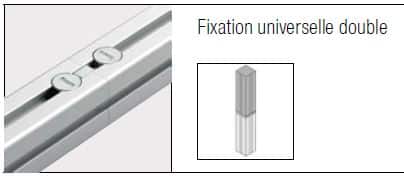

Les fixations universelles existent aussi en fixations universelles doubles.

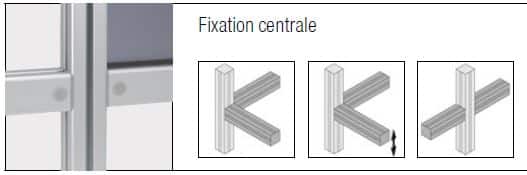

Les fixations centrales

La fixation centrale relie les profilés perpendiculairement et dégage les rainures tournées les unes vers les autres.
Cette option est avantageuse lorsque les rainures de profilé sont utilisées pour recevoir un remplissage. Ainsi, un usinage particulier du remplissage dans la zone du coin devient inutile.
Le remplissage peut s’insérer directement dans les rainures des profilés.

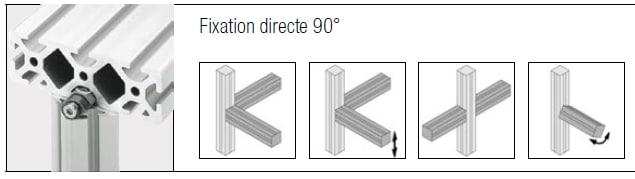

Les fixations directes 90°

S‘utilise pour la fixation des profilés 8 en angle droit. Permet de bloquer le profilé avec n‘importe quel angle. Taraudage du trou central M8x18.

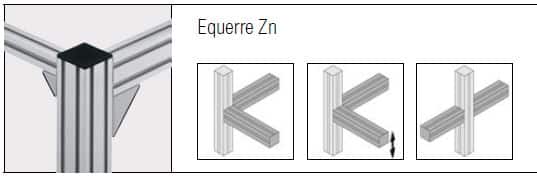

Les équerres

L’utilisation des kits équerres avec vis et rondelles adaptées est recommandée. Ainsi, l’installation des équerres est particulièrement simple à réaliser.
Dans une application particulière, l’équerre permet de fixer des goulottes. L’arrondi du bord intérieur empêche tout endommagement au niveau des câbles.

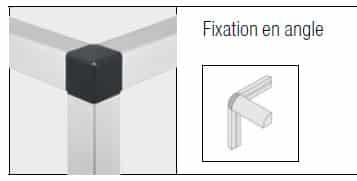

Les fixations en angle

Le raccord d’angle permet un assemblage esthétique de trois profilés sans rainure.
Idéal pour la construction de tables, capots, etc…
Le taraudage du trou central du profilé est nécessaire.

Fixations à angle droit sans usinages

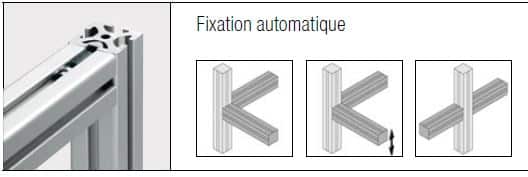

Les fixations automatiques

La fixation automatique offre une solution innovante pour assembler des profilés par adhérence.
Elle est rapide et simple à mettre en place parce qu’aucun usinage des profilés n’est nécessaire. Grâce à sa forme spéciale la fixation est mise en place par simple vissage.
Il est possible de mettre les fixations en place a posteriori et de les déplacer en quelques tours de main.

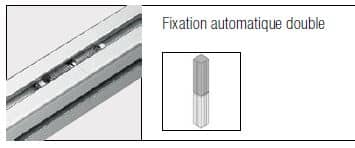

Les fixations automatiques existent aussi en fixations automatiques doubles.

Fixations à angle avec usinage(s)

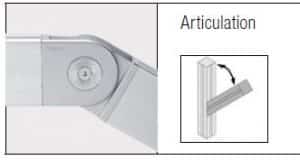

Les articulations

Les articulations permettent des assemblages solides avec un angle réglable de 0° à 180°.
Les articulations peuvent être standards ou à roulement.

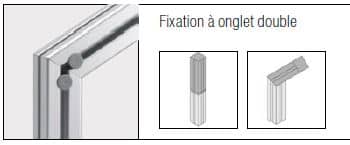

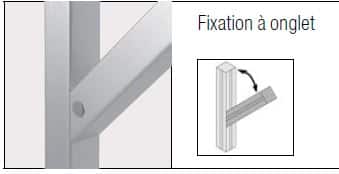

Les fixations à onglet

Les fixations à onglet permettent un assemblage de profilés avec un angle quelconque de 30° à 90°.
La rainure de profilé reste libre pour recevoir des remplissages.
Les fixations à ongles existent aussi en fixations à onglet double.

Fixations à angle sans usinages

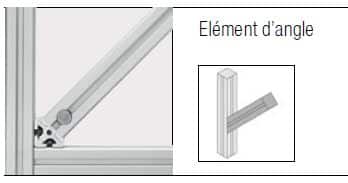

Les éléments d’angle

Les éléments d’angle T1 sont montés avec un angle de 45° entre deux profilés ou entre eux. Ils sont fixés par des vis Chc tête bombée ISO 7380 et des rondelles DIN 125. Le profilé à raccorder peut être vissé à l’aide de deux fixations universelles (retirer le dispositif antitorsion) et de vis Chc tête bombée ISO 7380.
Les éléments d’angle T2 sont fixés par des vis Chc à tête bombée, fixations universelles ou fixations automatiques et un écrou spécial.

Fixations pour assemblages de profilés avec usinage(s)

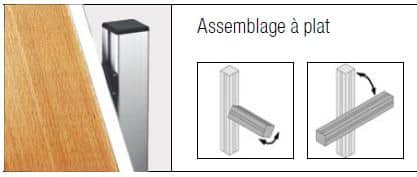

Les assemblages à plat

Les assemblages à plat permettent de créer une liaison rigide entre deux profilés assemblés l’un sur l’autre.
S’utilise aussi pour fixer l’extrémité d’un profilé sur la face rainurée d’un autre profilé.
Les deux composants de l’assemblage à plat se montent entre les profilés à relier.
Une poignée de serrage traversant le profilé peut être ajoutée pour faciliter un réglage manuel.

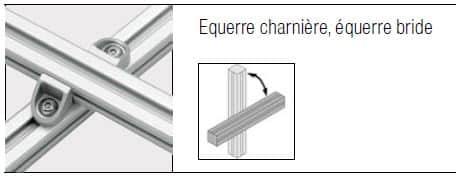

Les équerre charnières et équerres brides

Les équerres charnières sont utilisées pour fixer deux profilés de la même ligne l’un sur l’autre.
Elles sont généralement utilisées par paire, une équerre charnière et une équerre bride ou deux équerres brides.
L’équerre bride peut être utilisée en combinaison avec l’équerre charnière ou avec une deuxième équerre bride afin de permettre la fixation de deux profilés croisés. Le desserrage de la vis ou de la poignée permet la rotation et le déplacement le long des deux rainures.

Fixations pour assemblages de profilés sans usinages

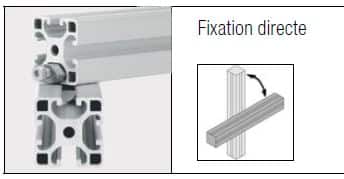

Les fixations directes

Les fixations directes permettent un assemblage robuste et sans usinage de deux profilés 8 entrant en contact par leurs surfaces extérieures. Les profilés peuvent également être placés en parallèle sur une certaine longueur.
Il est possible de déplacer les deux profilés dans le sens de la rainure.
La fixation directe convient particulièrement pour assembler les profilés des guidages de bloc douille à billes avec d’autres profilés, avec possibilité de déplacement et sans usinage.

Fixation pour assemblages de profilés parallèles sans usinage

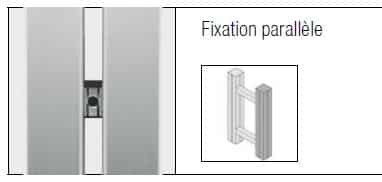

Les fixations parallèles

Pour fixer deux profilés parallèles ligne 8 à une distance de 12 mm.
Facilité d’utilisation : les deux demi-parties de la fixation s’engagent dans les rainures des profilés face à face et les positionnent. La fixation est ensuite bloquée en serrant la vis interne.

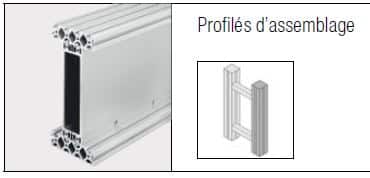

Les profilés d’assemblages

Le profilé d’assemblage 8 40 est usiné par paires avec des trous de ⌀ 11 mm (entraxe de perçage 200 mm) pour les vis de fixation.
L’utilisation des écrous cages (positionnement fixe et dispositif antitorsion) permet un montage latéral. Les vis Chc (couple de serrage M = 34 Nm) DIN 912-M10x60, M10x100 ou M10x140 sont utilisées avec les écartements adéquats des profilés d’assemblage.
Possibilité de cacher la jonction ou les têtes de vis ou écrous cages de manière étanche à la poussière à l’aide d’un profilé cache 32.

  1. Fixation perpendiculaire fixe : Cette fixation est conçue pour créer une connexion solide et immobile entre deux profilés perpendiculaires. Elle permet d’assembler les profilés de manière rigide, assurant ainsi la stabilité de la structure. C’est une solution courante pour les cadres ou les montages en angle droit.
  2. Fixation perpendiculaire réglable : Contrairement à la fixation perpendiculaire fixe, cette variante offre une possibilité de réglage de l’angle de liaison entre les profilés. Elle permet ainsi d’ajuster et de modifier l’orientation des profilés, offrant une plus grande flexibilité dans la conception des structures.
  3. Fixation croisée : Cette fixation est utilisée pour assembler des profilés qui se croisent, formant ainsi une liaison solide. Elle assure la stabilité et la résistance de la connexion, en particulier lorsque les forces exercées sur la structure sont transmises entre les profilés croisés. C’est une option souvent utilisée dans les structures en treillis ou les cadres avec des croisements importants.
  1. Fixation parallèle : Cette fixation est conçue pour assembler des profilés parallèles, assurant ainsi un alignement précis et une connexion robuste. Elle est souvent utilisée pour créer des structures linéaires ou des rails de guidage où l’alignement précis des profilés est essentiel pour le bon fonctionnement du système.
  2. Fixation avec usinage : Certaines applications nécessitent des fixations spécifiques avec des usinages sur mesure pour s’adapter aux besoins particuliers. Ces fixations sont conçues avec des caractéristiques d’usinage spécifiques, telles que des rainures, des trous filetés ou des encoches, pour permettre une intégration précise avec d’autres composants ou pour répondre à des exigences de montage particulières.
  3. Fixation sans usinage : Cette option de fixation est conçue pour simplifier le processus d’assemblage en éliminant la nécessité d’usinage préalable des profilés. Ces fixations utilisent des mécanismes de serrage ou des éléments de fixation spéciaux qui se fixent directement sur les profilés sans besoin de perçage ou de rainurage préalable. Cela permet un montage rapide et facile des profilés sans compromettre la solidité de la liaison.
  1. Fixation inoxydable : Les fixations en acier inoxydable sont spécialement conçues pour résister à la corrosion dans des environnements exigeants. Elles sont fabriquées à partir d’acier inoxydable de haute qualité, ce qui les rend idéales pour une utilisation dans des applications exposées à l’humidité, aux produits chimiques ou à d’autres conditions corrosives. Ces fixations garantissent une durabilité et une résistance à la corrosion accrues, assurant ainsi la longévité de la structure assemblée.


La gamme elcom

La gamme elcom propose une variété de fixations astucieuses, fonctionnelles et performantes pour répondre à tous les besoins d’assemblage des profilés. Que ce soit pour des connexions perpendiculaires, croisées, parallèles, avec ou sans usinage, ou encore pour des environnements corrosifs, chaque type de fixation est conçu pour assurer une liaison solide, durable et adaptée aux exigences spécifiques de la structure mécanique.
