Orienter un flux

Orienter un flux avec une machine industrielle de type convoyeur signifie ajuster la direction ou l’orientation des objets ou des produits transportĂ©s sur le convoyeur. Cette opĂ©ration permet de garantir que les articles se dĂ©placent dans une direction spĂ©cifique ou qu’ils soient positionnĂ©s correctement pour le processus de production ultĂ©rieur.

Pour orienter le flux, diffĂ©rents mĂ©canismes peuvent ĂȘtre utilisĂ©s en fonction des besoins spĂ©cifiques de l’application.

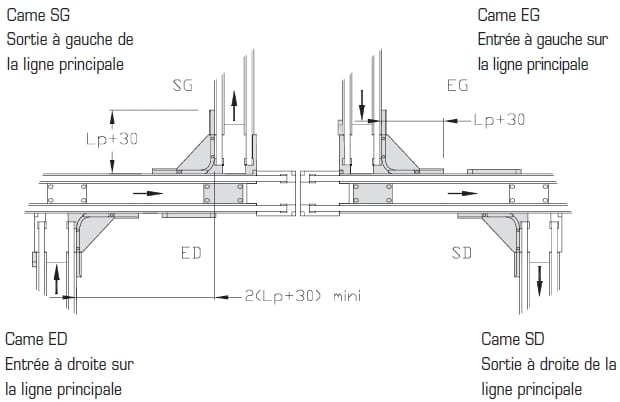

CAMES TLM 1000 90 degrés

Les cames TLM 1000 90° ED, EG, SD, SG sont des dispositifs utilisĂ©s pour orienter le flux de palettes entre deux unitĂ©s de transport perpendiculaires, sans nĂ©cessiter d’automatisation. Ces cames sont compatibles aussi bien avec les unitĂ©s de transport Ă  bandes lisses qu’avec les unitĂ©s de transport Ă  courroies crantĂ©es. Il convient de noter que ces cames ne peuvent pas ĂȘtre installĂ©es entre deux unitĂ©s de transport diffĂ©rentes en configuration standard.

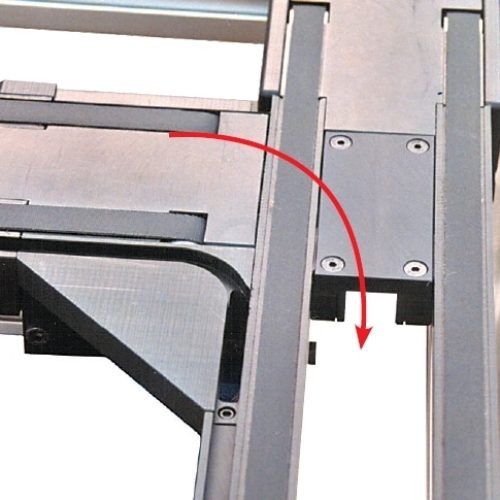

Le fonctionnement des cames TLM 1000 90° repose sur un principe simple. La palette Ă  dĂ©placer est guidĂ©e par les deux pions intĂ©rieurs de la came, tandis que les pions extĂ©rieurs sont escamotĂ©s. Cela permet d’assurer un alignement prĂ©cis de la palette lors de son passage entre les deux unitĂ©s de transport perpendiculaires.

Ces cames sont Ă©galement utilisĂ©es pour les dĂ©rivations, c’est-Ă -dire lorsque le flux de palettes doit ĂȘtre redirigĂ© vers une autre voie ou un autre processus.

Il est important de noter que, pour assurer un bon fonctionnement de ce systĂšme, il est essentiel que la palette entrant dans la came ne soit pas poussĂ©e par d’autres palettes. Cela garantit un mouvement fluide et prĂ©cis de la palette Ă  travers la came et prĂ©vient les Ă©ventuels blocages ou dysfonctionnements.

CAMES TLM 1500

Il existe 3 types de cames TLM 1500 :

  • Cames 90°
  • Cames courtes
  • Cames doubles

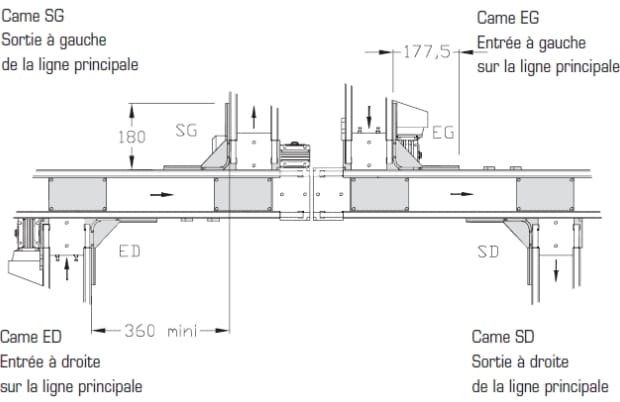

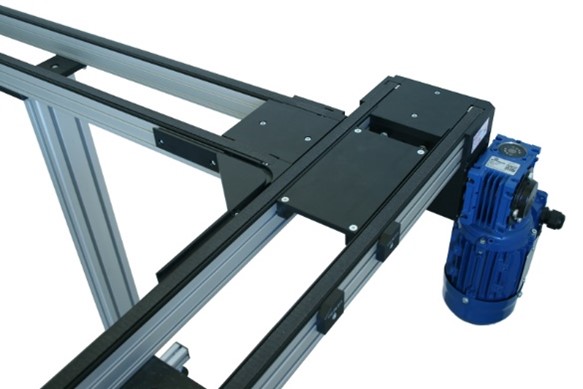

Les cames TLM 1500 90° ED, EG, SD, SG permettent le transfert des palettes entre deux unitĂ©s de transport perpendiculaires sans l’utilisation de systĂšmes automatisĂ©s. La palette est guidĂ©e par les deux pions intĂ©rieurs, tandis que les pions extĂ©rieurs sont rĂ©tractĂ©s. Ces cames sont Ă©galement utilisĂ©es pour les dĂ©rivations. Il n’y a pas d’accumulation de palettes dans les cames. Afin d’assurer un bon fonctionnement, il est important que la palette entrant dans la came ne soit pas poussĂ©e par d’autres palettes.

Les cames courtes et les cames doubles sont des dispositifs qui permettent de dĂ©vier les palettes d’une ligne principale vers une ligne secondaire sans nĂ©cessiter de motorisation supplĂ©mentaire. Elles offrent une solution Ă©conomique, avec un encombrement rĂ©duit et une gestion trĂšs simple, ce qui en fait un choix idĂ©al pour la crĂ©ation de postes de dĂ©rivation.

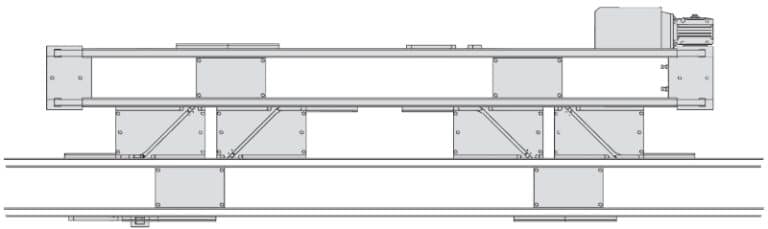

Les cames courtes sont conçues pour permettre une dĂ©viation rapide et efficace des palettes d’une ligne principale vers une ligne secondaire. Elles sont compactes et occupent moins d’espace par rapport Ă  d’autres solutions de dĂ©rivation plus complexes. Leur utilisation permet de rĂ©aliser des postes de dĂ©rivation de maniĂšre Ă©conomique tout en maintenant une gestion aisĂ©e.

Les cames doubles sont similaires aux cames courtes, mais elles offrent une fonctionnalitĂ© supplĂ©mentaire en permettant la dĂ©viation des palettes dans deux directions diffĂ©rentes. Elles peuvent ĂȘtre utilisĂ©es pour crĂ©er des systĂšmes de dĂ©rivation plus complexes et flexibles, offrant la possibilitĂ© de diriger les palettes vers diffĂ©rentes lignes secondaires en fonction des besoins spĂ©cifiques.

CAMES TLM 1500 90° LARGEUR 150

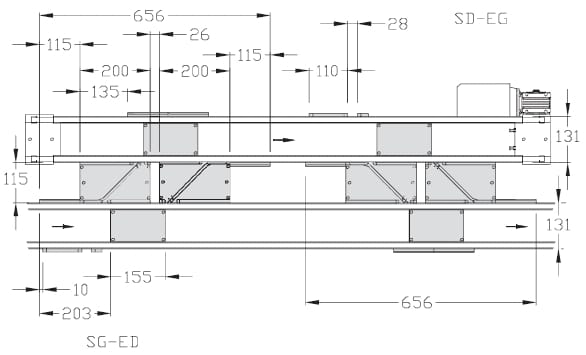

CAMES TLM 1500 COURTES SD-EG/SG-ED LARGEUR 150

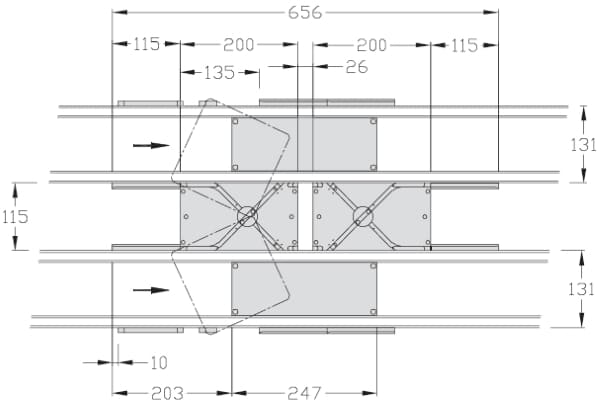

CAMES TLM 1500 DOUBLES LARGEUR 150
