Transfert MCS
Multi Carrier System

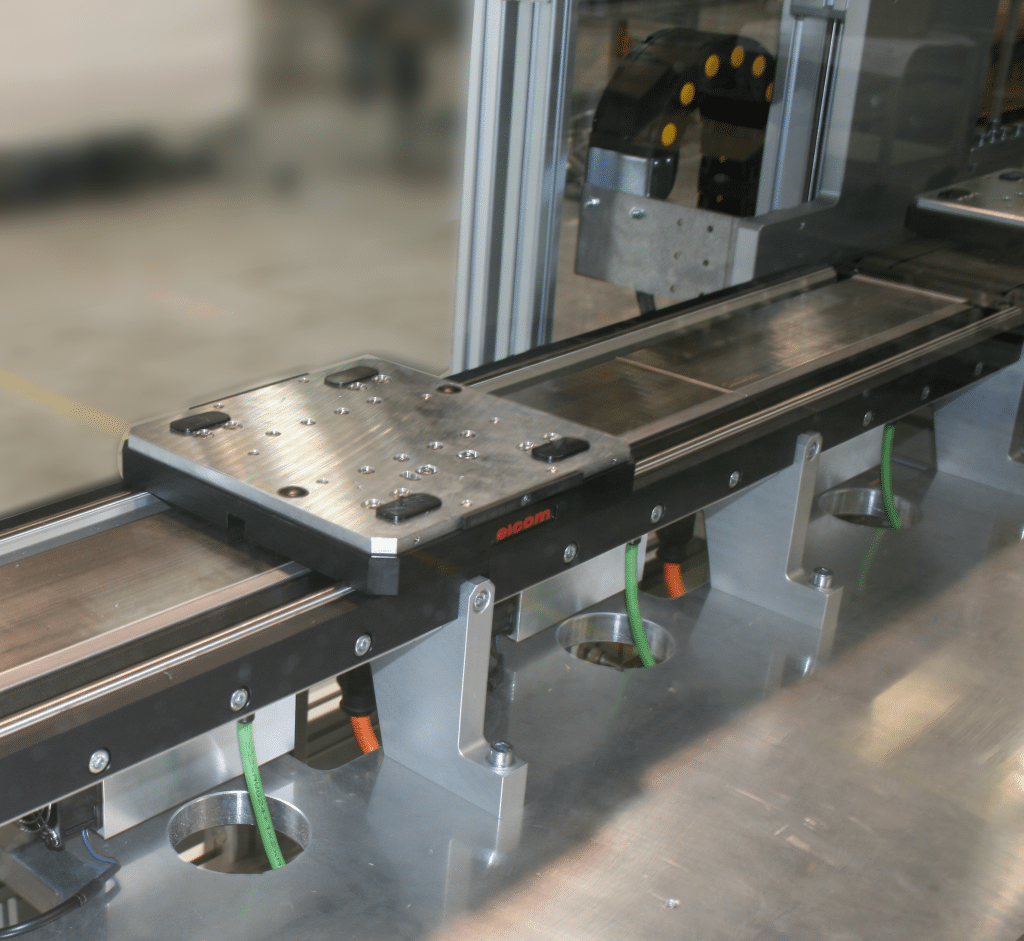

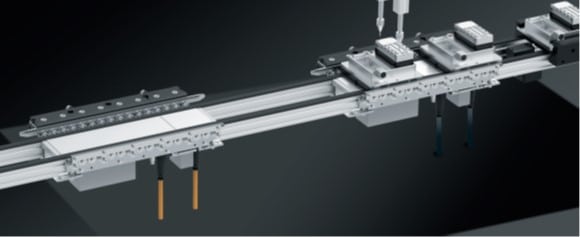

Le transfert Multi-Carrier-System MCS est un système de transport innovant et flexible basé sur des moteurs linéraires. Grâce à sa structure modulaire, il peut être librement configuré et adapté à vos besoins spécifiques. Unique au MCS® la combinaison est idéale avec des systèmes de transfert et des convoyeurs elcom. A cet effet, des ensembles modulaires, des supports standardisés et des systèmes de guidage adaptés hellomoov‘ ont été développés.

Utilité du Transfert MCS

Ce système permet le déplacement de vos pièces industriel grâce aux palettes porte-pièce standardisées pour des mouvements flexibles et dynamiques. De plus, vous pouvez adapter le porte pièce de votre choix sur notre embase aluminium standard.

FLEXIBILITÉ MAXIMALE DE LA MACHINE

Comment suivre le rythme des marchés qui évoluent de plus en plus rapidement ? Comment répondre aux besoins de plus en plus particuliers de vos clients ? Et comment vous adaptez-vous aux cycles de vie des produits de plus en plus courts ?

Pour relever ces défis, vous avez besoin de solutions offrant une flexibilité et une efficacité maximales dans les processus de production. Avec l‘innovation Multi-Carrier-System MCS®, un développement conjoint Festo, Siemens et elcom vous êtes sur la bonne voie. Grâce à la conception modulaire du MCS, il peut être combiné avec des solutions de transfert standard, en ajoutant la fonctionnalité du MCS® là où cela est nécessaire dans le processus.

Les palettes peuvent être introduites et retirées librement, offrant une accélération en douceur et un positionnement extrêmement précis. La dynamique élevée minimise les temps de changement de palette au cours du processus. Les systèmes d‘asservissements de mouvement de Siemens permettent de gérer avec précision la vitesse et position de la palette mais aussi de combiner l‘avance palette (X) avec un autre mouvement asservi du process de la machine (Exemple : opérations de vissage ou dépose de produit). Le système est simple et rapide à configurer.

Les adaptations peuvent être réalisées de manière flexible dans le modèle numérique, tandis que les reconfigurations et les changements de format sont effectués en appuyant simplement sur un bouton.

Les points forts

Flexible
• Contrôle individuel de chaque transporteur
• Contrôle de la position, de la vitesse, de
l‘accélération et de la force

Dynamique
• Accélération jusqu‘à 50 m/s²
• Vitesses jusqu‘à 4 m/s
• T emps de transport très courts grâce à une
réponse dynamique maximale

Modulaire
• Configuration modulaire de la ligne MCS®
• Choix du guidage et des transporteurs en
fonction des exigences de l‘application
• Charges utiles de 50 g à 10

Économique
• MCS® uniquement sue les stations pertinentes
pour le processus
• Solution hybride : combinaison avec des
systèmes de transport conventionnels

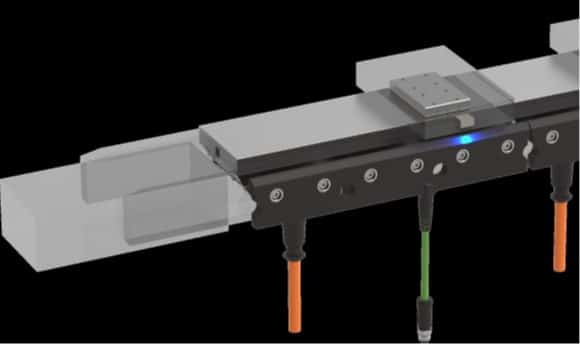

Les éléments du système de transfert MCS

Le transfert MCS est prévu pour une utilisation en milieu industriel normal, type atelier d’assemblage ou équivalent, dans un environnement sec.

La charge maximale applicable au système de transfert est inscrite dans le catalogue et doit toujours être respectée.

Pour garantir le bon fonctionnement du transfert sur une durée de vie optimum, suivre les conseils suivants :

× Température d’utilisation entre 0 et 40° C,

× Eviter les atmosphères poussiéreuses ou enfumées,

× Eviter l’accumulation d’objets à bord tranchant sur le convoyeur,

× Eviter le positionnement de la machine sous exposition directe de rayons UV

Les éléments de transfert MCS sont prévus pour le déplacement et le positionnement de palettes porte pièces suivant la configuration demandée pour le client final. Ils sont destinés à être incorporés dans la ligne complète du client.

Disposition optimisée du système et temps de changement minimum pour une productivité maximale

Une usine de production avec différentes stations d‘assemblage pose un défi particulier pour le transport des produits. Différents temps de traitement nécessitent une combinaison de cycles simples et doubles, un mouvement continu, un positionnement de haute précision aux stations de vissage et de test ou un mouvement 3D à une station de collage tout en un ligne. Ceci est facile à mettre en oeuvre avec le Multi-Carrier-System MCS® dans le plus petit espace d‘installation et avec un effort d‘intégration minimal. MCS® vous offre un flux de processus optimal avec une productivité maximale,réduisant les temps d‘arrêt et les temps de changement.

Le Transfert modulaire ITS 24V offre une réduction significative du bruit par rapport aux systèmes pneumatiques, ce qui améliore les conditions de travail. De plus, étant donné qu’aucun réseau pneumatique n’est requis, il est non polluant.

Points forts

• Productivité maximale en réduisant les temps de changement jusqu‘à 80 %

• Concept à coût optimisé grâce à l‘utilisation illimitée des transferts conventionnels, complété par la fonctionnalité MCS

• Disposition optimale du système grâce à une longueur de trajet réduite

• Fonction multi-stop optimisée pour le temps de cycle

• Section MCS hautement flexible exactement là où le processus l‘exige

Les différentes solutions possible avec le transfert MCS

Selon votre cas, le transfert modulaire MCS offre une flexibilité exceptionnelle pour répondre à diverses situations et besoins spécifiques. En voici quelques exemples concrets illustrant la polyvalence de cette approche innovante

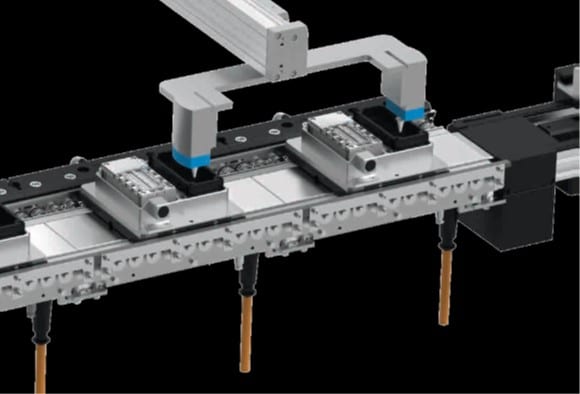

Synchronisation des stations avec des cadences différentes sur une même ligne.

Le MCS® permet de produire sur une seule ligne sans segmentation mécanique ni séparation des sections. La structure mécanique
optimisée (sans section parallèle avec aiguillage) économise de l‘espace dans l‘installation. Une position d‘attente avec une distance
minimale est intégrée dans la ligne de transport continue. Les trajets les plus courts et la dynamique élevée des palettes garantissent des
temps de changement et d‘arrêt les plus courts. Le mouvement des palettes seules ou groupées pour des postes identiques en série peuvent être facilement attribuées à (chaque station) par adressage automatique.

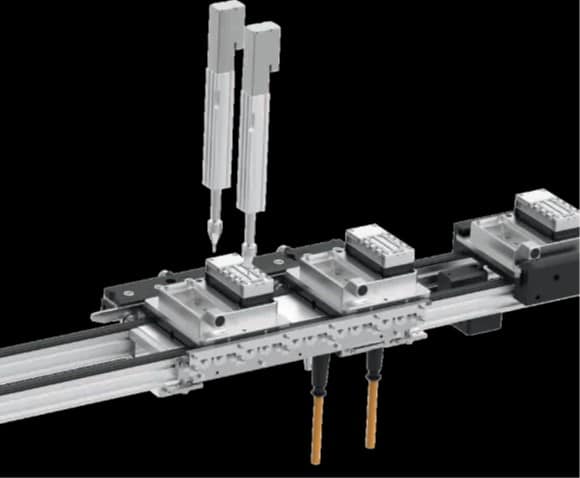

Fonction multi-stop simple et optimisée en temps de cycle

Le MCS® permet plusieurs positions d‘arrêt dans un espace
d‘installation minimal et avec la distance de déplacement la plus
courte – sans indexation mécanique de la position d‘arrêt. Même les
plus petites distances entre les positions de vissage (<1 mm) peuvent
être réalisées dans la ligne sans solutions de vissage complexes avec
un troisième axe ou des stations de vissage supplémentaires. La
dynamique élevée du transporteur et les temps d‘arrêt minimisés
garantissent une synchronisation plus rapide. Lors d‘un changement
de produit, le changement s‘effectue par simple pression d‘un bouton
via un logiciel et sans changement de configuration mécanique.
Dans le cas de l‘utilisation d‘un robot cartésien X.Y. le transfert MCS
remplace l‘axe X et peu s‘interpeler avec l‘axe Y

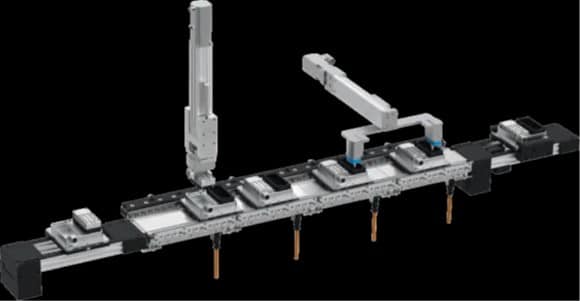

Enregistrer un axe de processus pour les mouvements de trajectoire 3D

En raison du mouvement précis vers l‘avant et vers l‘arrière (inversion)
de la palette, le MCS® assume la fonction d‘un axe. L‘économie d‘un
axe rend la gestion du dosage plus compacte et plus économique. Le
mouvement de trajectoire souhaité de la tête de dosage est créé par
le mouvement superposé des axes de manipulation et du support.
La précision de trajectoire requise est garantie par la commande
conjointe du MCS® et de la gestion du dosage.

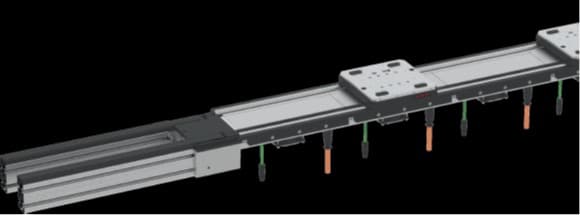

COMBINAISON DU MCS AVEC LE TRANSFERT TLM 1500

Les systèmes de transfert basés sur des convoyeurs à double bande sont standards dans un large éventail d‘industries. Ils transportent les produits vers les différents postes de travail sur des porte-pièces. Les pièces restent sur les palettes et peuvent être traitées directement sur place dans la plupart des cas.

Le système de transfert TLM 1500 elcom a une conception modulaire et offre un grand nombre de modules standardisés pour différentes fonctions. Ceux-ci comprennent des butées et des indexages, des unités de transport ainsi que des ascenseurs et d‘autres modules.

Le Multi-Carrier-System MCS® est le complément parfait au système de transfert et peut être utilisé précisément là où il apporte le plus de valeur – pour des séquences de processus plus flexibles, des temps de changement réduits et donc une productivité nettement plus élevée. L‘entrée et la sortie entre le système de transfert TLM et le système MCS® se fait toujours sans perte de temps en respectant le flux.

Points forts

•  Réduction des temps de changement jusqu‘à  80%


• Ligne MCS hautement flexible


• Idéal pour les applications à cycle court


• Élimination des stations de traitement parallèles


• Concept à coût optimisé grâce à l‘utilisation du système modulaire d‘elcom, complété par la fonctionnalité MCS

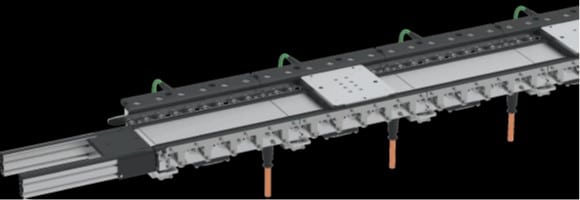

COMBINAISON DU MCS AVEC LE TRANSFERT TLM 2000

Les systèmes de transfert basés sur des convoyeurs à double bande sont standard dans une grande variété d‘industries. Les produits sont transportés vers les différents postes de traitement sur des palettes porte-pièces. Ici, les pièces restent sur la palette et peuvent généralement être traitées directement dessus.

Le système de transfert TLM 2000 d‘elcom a une structure modulaire et offre un grand nombre d‘ensembles standardisés pour différentes fonctions. Ceux-ci comprennent des butées et des unités d‘indexation, des unités de transport ainsi que des ascenseurs et d‘autres modules.

Le Multi-Carrier-System MCS® représente un complément idéal aux systèmes de transfert et peut être utilisé exactement là où il offre la valeur ajoutée décisive – plus de flexibilité dans le déroulement du processus, des temps de changement réduits et donc une productivité nettement plus élevée. Le transfert entrant et sortant entre le système de transfert et MCS® est toujours transparent et sanstransfert.

Points forts

• Réduction des temps de changement jusqu‘à 80%

• Ligne MCS hautement flexible

• Idéal pour les applications à cycle court

• Élimination des postes de travail parallèles

• Concept à coût optimisé grâce à l‘utilisation du système modulaire elcom, complété par la fonctionnalité MCS
