Elcom

Transferts

Les systèmes de transferts se distinguent par leur technologie de convoyage utilisant des palettes porte-pièces pour le transport et la mise à disposition des pièces aux différents postes de travail.

Transfert MCS

Le transfert Multi-Carrier-System MCS est un système de transport innovant et flexible basé sur des moteurs linéraires. Grâce à sa structure modulaire, il peut être librement configuré et adapté à vos besoins spécifiques.

Transfert ITS24

Le Transfert modulaire ITS 24V conserve les caractéristiques de déplacement des palettes porte-pièces assurées par deux bandes parallèles, facilitant l'installation de butées, d'indexages et d'accessoires de changement de direction

Transfert TLM 1000

Le Transfert Linéaire Modulaire (TLM) 1000 est un système industriel flexible et économique conçu pour la circulation de palettes porte-pièces dans des lignes de production intégrant des stations de travail automatiques ou manuelles.

Transfert TLM 1500

Le Transfert Linéaire Modulaire 1500 (TLM 1500) est un système de transfert innovant qui offre une performance exceptionnelle et une flexibilité optimale pour les opérations de manutention et d'automatisation.

Transfert TLM 2000

Le transfert linéaire modulaire TLM 2000 est un système de transfert utilisé dans les applications industrielles pour le déplacement de palettes porte-pièces

Transfert TR

Les transferts TR, également connus sous le nom de systèmes de transferts linéaires à palettes, sont des dispositifs clés utilisés dans l'industrie pour transporter des produits sur une ligne de production.

Transfert TLM 5000

Le transfert modulaire TLM 5000 offre une solution modulable, efficace pour le déplacement de palettes porte-pièces volumineuses

Transfert TRM

Le transfert TRM est une solution de convoyage utilisée pour le transport de charges lourdes pouvant peser jusqu'à 100 kg. Il est spécialement conçu pour transporter ces charges sur des plateaux cadres dont les dimensions varient de 436x436 à 836x836 mm.

Transfert TM

Les transferts linéaires à palettes, également connus sous le nom de transferts TM (Transfert Monovoie), sont des équipements spécialement conçus pour transporter un produit sur différents postes de travail, permettant ainsi l'application de plusieurs manipulations tout au long du processus de production

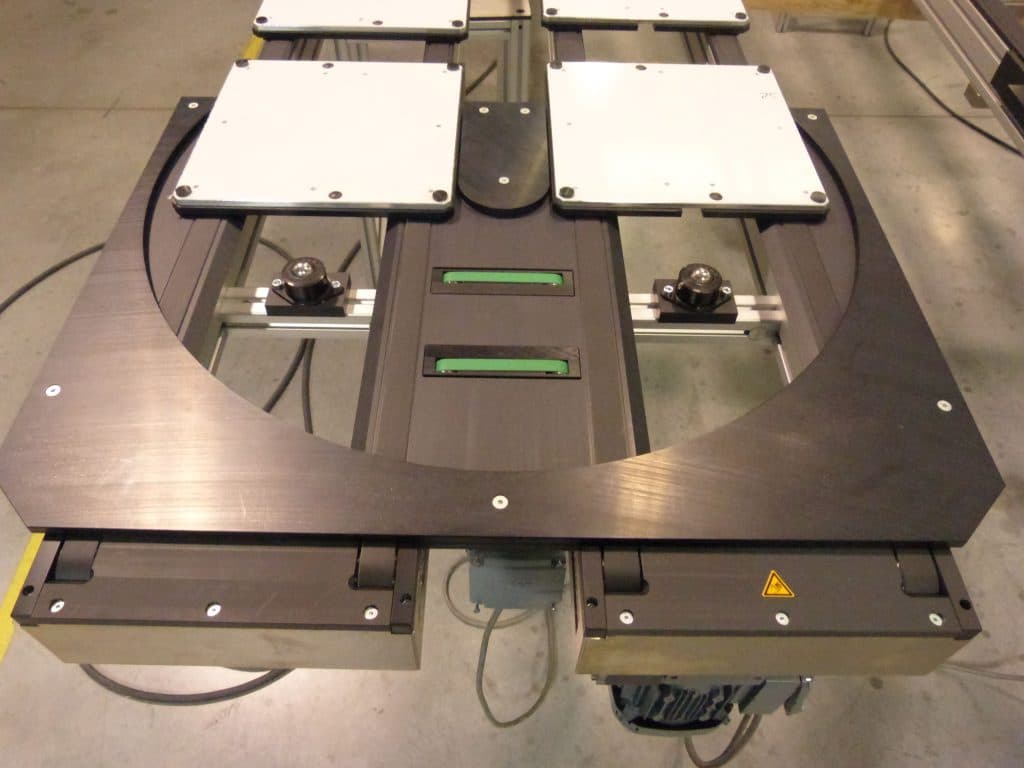

transfert à palette porte-pièce

Les systèmes de transferts se distinguent par leur technologie de convoyage utilisant des palettes porte-pièces pour le transport et la mise à disposition des pièces aux différents postes de travail.

Chez elcom, les pièces sont transportées et organisées grâce à des modules de transport basés sur des sections de convoyeurs. Les palettes porte-pièces sont acheminées vers leur destination désirée en utilisant des courbes ou des systèmes de redirection standard, des retours standardisés et des ascenseurs. Ces mouvements sont contrôlés par des butées (pour les postes manuels, par exemple) et des dispositifs de guidage ou des mécanismes de positionnement (pour les postes robotisés, par exemple). Des modules standards sont proposés pour chaque étape spécifique du processus de production, tels que des indexages pour presses, des modules d’ascenseurs, des modules de retournement, ainsi que des solutions pour des postes de travail indépendants du temps de cycle ou pour l’évacuation de pièces non conformes.

En associant les éléments de guidage aux dérivations, et en incluant les pions escamotables sous la palette porte-pièces, on assure un guidage sécurisé des palettes. De cette manière, les palettes porte-pièces se déplacent de manière fluide, ce qui optimise l’utilisation de l’énergie et réduit la dépendance vis-à-vis du nombre de moteurs.

Grâce à ce système intelligent de guidage basé sur les pions escamotables, elcom se distingue des solutions de transfert disponibles sur le marché.

elcom possède la flexibilité nécessaire pour ajuster les dimensions de ses palettes en fonction des besoins spécifiques de chaque cas. Ainsi, des palettes spéciales peuvent être fournies si nécessaire.

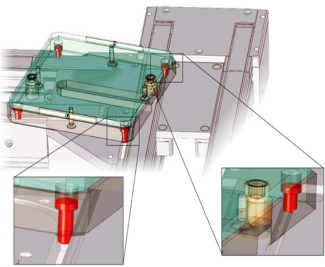

Principe général des transferts

Associés aux éléments de guidage et aux systèmes de dérivations, les transferts linéaires modulaires garantissent un guidage sécurisé des palettes. Les palettes porte-pièces se déplacent en douceur, permettant ainsi une utilisation optimale de l’énergie et réduisant le nombre de moteurs requis.

Grâce à ces systèmes mécaniquement intelligent de guidage par pions escamotables ou galets, ses convoyeurs “gonflables” et systèmes de monorail, elcom se démarque des autres systèmes de transferts présents sur le marché.

elcom dispose d’une grande flexibilité pour adapter ses palettes aux dimensions spécifiques requises pour des cas particuliers. Des palettes spéciales peuvent donc être fournies, répondant ainsi aux besoins spécifiques de chaque application.

En intégrant les avantages des transferts linéaires modulaires et des palettes porte-pièces adaptées, elcom offre des solutions de transfert fiables et efficaces, permettant une manipulation précise des pièces tout au long du processus de production.

Une question ?

Elcom dispose d’experts qui vous aident dans la conception de votre projet, ce sont des techniciens, comme vous !

Les transferts à palette porte-pièces

Les transferts à palette porte-pièces sont des dispositifs ingénieux utilisés dans diverses industries pour le transfert précis et efficace de pièces ou sous-ensembles. Ils offrent une solution fiable pour le déplacement et le positionnement de pièces dans des environnements de production, contribuant ainsi à l’optimisation des processus de fabrication.

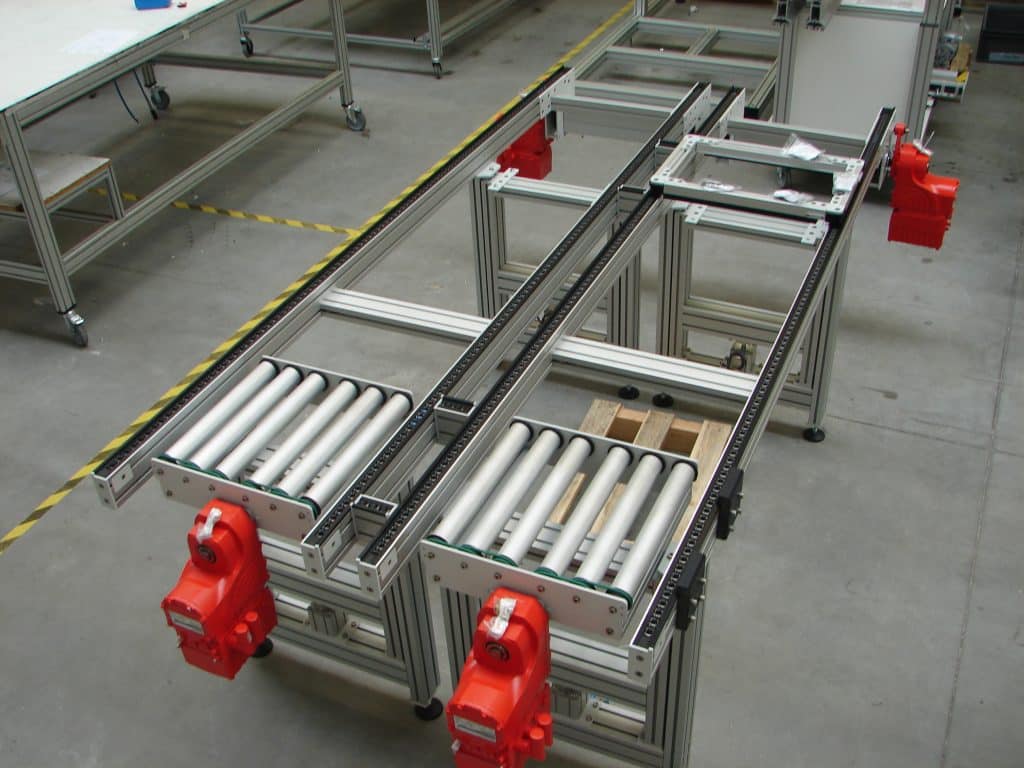

transfert à entrainement par chaîne en acier

Le principe de fonctionnement des transferts à palette porte-pièce repose sur l’utilisation de palettes spécialement conçues pour le transport des composants. Ces palettes sont équipées de fixations ou de dispositifs de verrouillage qui permettent de maintenir les pièces en place pendant le déplacement. Grâce à ces fixations, les pièces peuvent être transportées en toute sécurité, sans risque de chute ou de dommage.

Les transferts à palette porte-pièce se composent généralement d’une série de sections modulaires, reliées entre elles pour former un circuit fermé.  Des moteurs entrainent les bandes sur lesquelles circulent les palettes et des capteurs sont également utilisés pour contrôler la vitesse et la position des palettes.

L’avantage majeur des transferts à palette porte-pièce réside dans leur capacité à transférer les pièces de manière synchronisée et précise. Grâce à des systèmes de contrôle sophistiqués, il est possible de programmer les convoyeurs pour déplacer les palettes à des vitesses spécifiques, de les arrêter aux emplacements précis requis et même de les orienter dans différentes directions si nécessaire.

Les configurations possibles

En plus des caractéristiques générales des transferts à palette porte-pièce, il existe différentes configurations et options de conception pour répondre aux besoins spécifiques des applications industrielles. Les palettes porte-pièces sont disponibles dans différentes longueurs et offrent des possibilités de direction spécifiques

La longueur des palettes porte-pièces peut être adaptée à la taille des pièces à transporter. Ce qui vous donne la possibilité de définir vos propres dimensions. Les dimensions ci-dessous ne sont qu’un exemple parmi tant d’autres sur la possibilité de personnalisation des palettes uniquement pour le TLM 2000

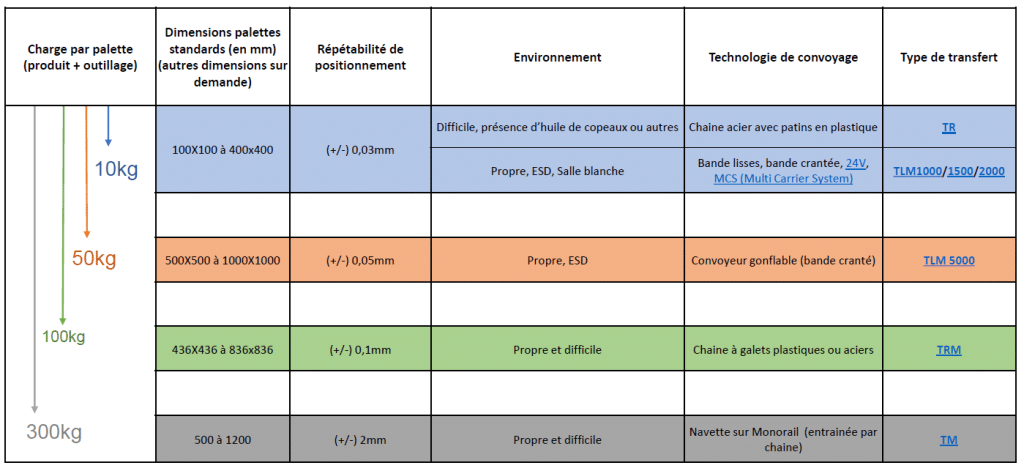

guide de choix pour transfert à palette

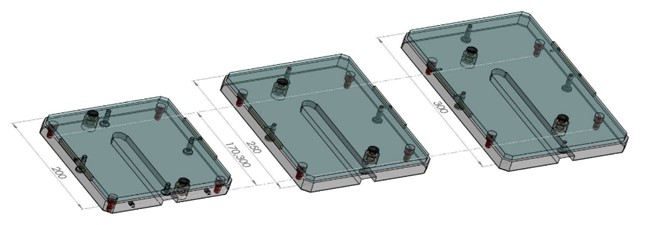

Longueurs de palette porte-pièce

  • Palette standard carrée :
    • 200 x 200 mm
    • 300 x 300 mm
    • 400 x 400 mm
  • Palette standard rectangulaire :
    • 200 x 250 mm
    • 200 x 300 mm
    • 300 x 400 mm
  • Dimensions spécifiques du client :
    • 200 x XXX mm
    • 200 x XXX mm
    • 300 x XXX mm (XXX représente les dimensions définies par l’utilisateur)

Différentes directions

Les palettes porte-pièces peuvent être configurées pour des orientations spécifiques du produit. Les configurations des palettes porte-pièces U et M concerne uniquement le TLM 2000

  • Palette U – Pour une seule orientation du produit : La palette porte-pièce standard est conçue pour se déplacer uniquement dans une direction sur le système de transferts. Une butée est montée dans la rainure de l’embase de la palette U, l’empêchant de progresser. Ainsi, une palette reste toujours dans la même direction. Des plaquettes de détection sont placées de chaque côté de la palette pour détecter le sens de défilement.
  • Palette M – Pour plusieurs orientations du produit : Si des pièces et leurs palettes porte-pièces doivent pivoter par rapport au sens de défilement, la palette M est recommandée. Elle permet des rotations de 90°, 180° ou 270° en utilisant des éléments de rotation, sans avoir à manipuler la palette. La palette M est de forme carrée et est équipée de plaquettes de détection et de 4 canons. Sa base est en forme de croix.

Ces différentes configurations de palettes porte-pièces offrent une flexibilité supplémentaire pour s’adapter aux besoins spécifiques des processus de fabrication. Que ce soit pour des pièces de taille variable ou pour des transferts nécessitant des rotations, les palettes porte-pièces U et M permettent d’optimiser les opérations de transfert et de garantir un positionnement précis des pièces sur le convoyeur.

Video Transfert porte-pieces

Exemples des exigences possibles

Lorsque les clients ont des exigences spécifiques pour leurs processus de production, elcom propose des solutions sur mesure en utilisant les convoyeurs à palette porte-pièce. Voici quelques exemples d’exigences clients et les solutions correspondantes :

  1. Deux postes de travail identiques pour des raisons de temps de cycle : Dans ce cas, des palettes porte-pièces peuvent être dérivées sur une ligne parallèle grâce à une dérivation et une came double. Cela permet d’optimiser le temps de cycle en permettant aux deux postes de travail d’effectuer simultanément la production.
  2. Accès aux postes de travail : Pour faciliter l’accès aux postes de travail, elcom propose des solutions avec 2 ascenseurs alimentant un tronçon surélevé. Cela permet aux opérateurs d’accéder facilement aux pièces et d’effectuer les opérations nécessaires.
  3. Évacuation des pièces non conformes sur un poste à réparation : Lorsqu’il est nécessaire d’évacuer les pièces non conformes vers un poste de réparation, elcom propose une solution d’évacuation de la ligne principale à l’aide d’une ligne parallèle et d’un retour à 180°. Cela permet de séparer les pièces défectueuses du flux principal et de les acheminer vers le poste de réparation spécifié.
  4. Positionnement des pièces pour traitement : Les transferts à palette porte-pièce d’elcom intègrent des indexages pour un positionnement précis des pièces lorsqu’un traitement spécifique est nécessaire. Cela permet d’assurer que chaque pièce est correctement positionnée pour le traitement requis.
  5. Accès à 360° aux pièces dans une position particulière : Pour les situations où un accès à 360° aux pièces dans une position particulière est nécessaire, elcom propose des solutions avec des retournements. Ces retournements permettent aux opérateurs d’avoir une visibilité et un accès complets aux pièces, facilitant les opérations de traitement ou d’inspection.

Ces exemples démontrent comment elcom répond aux exigences spécifiques des clients en utilisant des modules standards adaptés à chaque situation. Les solutions proposées peuvent varier en fonction des besoins et des spécifications des projets. N’hésitez pas à nous soumettre votre projet afin que nous puissions vous proposer une solution personnalisée en utilisant nos modules standards polyvalents.
