Plateformes et escaliers

Les plateformes et les escaliers sont des composants essentiels de l’amĂ©nagement de vos ateliers. Leur fonction principale est de fournir Ă  vos opĂ©rateurs une mobilitĂ© sĂ©curisĂ©e, confortable et ergonomique lors de leurs dĂ©placements. En effet, un agencement astucieux de ces Ă©lĂ©ments est crucial pour optimiser les flux dans votre atelier.

Lorsque vous investissez dans des solutions modulaires pour vos plateformes et escaliers, vous vous assurez de bĂ©nĂ©ficier d’un niveau de personnalisation adaptĂ© Ă  vos besoins spĂ©cifiques. Les spĂ©cialistes des solutions modulaires sont en mesure de vous aider Ă  choisir le degrĂ© de pente idĂ©al pour garantir un confort optimal lors de la circulation. De plus, ils vous guideront dans le placement stratĂ©gique des escaliers et des plateformes afin de minimiser les mouvements inutiles.

La sécurité est une préoccupation majeure dans tout environnement de travail, et les plateformes et les escaliers ne font pas exception. Les solutions modulaires sont conçues pour répondre aux normes de sécurité les plus strictes. Elles sont fabriquées à partir de matériaux durables et résistants, assurant ainsi une longue durée de vie et une utilisation sans risque pour vos opérateurs.

L’ergonomie est Ă©galement un aspect important Ă  prendre en compte lors de la conception des plateformes et des escaliers. Les spĂ©cialistes des solutions modulaires sont en mesure de crĂ©er des configurations sur mesure qui tiennent compte des besoins spĂ©cifiques de vos opĂ©rateurs. Cela comprend des rampes d’accĂšs, des mains courantes et d’autres fonctionnalitĂ©s ergonomiques pour faciliter les dĂ©placements et rĂ©duire la fatigue.

En investissant dans des solutions modulaires pour vos plateformes et escaliers, vous bĂ©nĂ©ficiez d’un agencement optimisĂ© qui favorise une productivitĂ© accrue dans votre atelier. Les dĂ©placements inefficaces et les mudas de dĂ©placement sont minimisĂ©s, ce qui permet Ă  vos opĂ©rateurs de se dĂ©placer rapidement et en toute sĂ©curitĂ©. De plus, les solutions modulaires offrent une flexibilitĂ© qui vous permet de les adapter facilement Ă  mesure que vos besoins Ă©voluent.

En conclusion, les plateformes et les escaliers sont des Ă©lĂ©ments cruciaux de l’amĂ©nagement de vos ateliers. Faire appel Ă  un spĂ©cialiste des solutions modulaires vous permettront de bĂ©nĂ©ficier d’un agencement astucieux, d’une mobilitĂ© sĂ©curisĂ©e et confortable, ainsi que d’une optimisation des flux dans votre atelier. Investir dans des solutions modulaires pour vos plateformes et escaliers est donc une dĂ©cision judicieuse pour amĂ©liorer l’efficacitĂ© et la sĂ©curitĂ© de vos opĂ©rations.

QUEL DEGRE DE PENTE POUR UN ESCALIER AU CONFORT ERGONOMIQUE GARANTI DANS VOS ATELIERS ?

38° pour un escalier ergonomique

Lorsqu’il s’agit de concevoir un escalier ergonomique, l’angle de pente joue un rĂŽle crucial. Selon de nombreuses Ă©tudes, l’angle de pente de 38° est considĂ©rĂ© comme le plus ergonomique. Cette inclinaison correspond parfaitement Ă  notre dĂ©marche naturelle lors de la montĂ©e ou de la descente des escaliers.

En combinant la longueur de pas, la hauteur des marches et l’effort nĂ©cessaire pour grimper les escaliers, l’angle de 38° offre une expĂ©rience ergonomique optimale. Il est en parfaite harmonie avec le mouvement naturel de lever de la jambe, tandis que notre corps bascule simultanĂ©ment vers l’avant.

La norme BGI 561 recommande un nombre maximal de 18 marches pour atteindre une hauteur totale de 3,60 mĂštres. En construisant une rampe simple selon ce postulat ergonomique, il est possible d’atteindre cette hauteur. Le profilĂ© BASE h’elcom 120×40 mm est utilisĂ© comme poutre de rĂ©fĂ©rence pour la construction des limons et des marches, assurant ainsi la soliditĂ© et la stabilitĂ© de l’escalier.

Nos experts sont disponibles pour vous accompagner dans les dĂ©tails de construction de cet escalier ergonomique. Ils peuvent vous fournir des kits de montage, des kits d’Ă©clisse, des poutres et des marches adaptĂ©es Ă  vos dimensions spĂ©cifiques. De plus, vous pouvez Ă©galement choisir des garde-corps et des plateformes assortis pour complĂ©ter votre escalier dans un souci de sĂ©curitĂ© et d’esthĂ©tique.

La construction d’un escalier ergonomique nĂ©cessite une attention particuliĂšre aux dĂ©tails, et notre Ă©quipe est lĂ  pour vous guider tout au long du processus. Nous sommes dĂ©terminĂ©s Ă  vous fournir des solutions modulaires de haute qualitĂ© qui rĂ©pondent Ă  vos besoins en termes de confort, de sĂ©curitĂ© et d’ergonomie. N’hĂ©sitez pas Ă  nous contacter pour discuter de votre projet et obtenir des conseils personnalisĂ©s.

45° pour un escalier standard

Si vous recherchez un compromis entre encombrement, effort de montée et hauteur cible, les escaliers avec un angle de 45° sont une option à considérer. Cette inclinaison offre un équilibre entre ces différents facteurs.

L’esthĂ©tique a souvent jouĂ© un rĂŽle dans le choix prĂ©dominant de la forme d’escalier en diagonale parfaite dans les installations industrielles. En respectant toujours un nombre idĂ©al de 18 marches pour atteindre la hauteur cible, les escaliers Ă  45° offrent un compromis intĂ©ressant en termes de hauteur, d’effort requis et d’encombrement.

Le profilĂ© BASE h’elcom 120×40 mm est utilisĂ© comme poutre de rĂ©fĂ©rence pour la construction des limons et des marches, garantissant ainsi la soliditĂ© et la stabilitĂ© de l’escalier.

60° le choix compact

Lorsque vous avez des contraintes d’espace ou que l’escalier est peu utilisĂ©, une Ă©chelle Ă  marches avec une pente de 60° peut ĂȘtre un choix compact et pratique. Ce type d’Ă©chelle nĂ©cessite une petite surface de base et permet Ă  l’utilisateur d’atteindre rapidement la hauteur souhaitĂ©e.

L’angle de 60° implique un certain effort lors de l’utilisation de l’Ă©chelle, mais il offre une solution efficace lorsque l’espace est limitĂ©. Cela peut ĂȘtre particuliĂšrement utile dans des situations telles que l’entretien ou l’accĂšs occasionnel Ă  des zones en hauteur. Avec un escalier compact, il est possible d’atteindre une hauteur maximale de 4,60 mĂštres entre deux paliers.

Le profilĂ© BASE h’elcom 120x40mm est utilisĂ© comme poutre de rĂ©fĂ©rence pour la construction des limons et des marches, garantissant ainsi la soliditĂ© et la stabilitĂ© de l’escalier.

Lorsqu’il s’agit d’un escalier de charge, oĂč il est frĂ©quemment utilisĂ© pour transporter des produits ou des charges, une construction plate avec une pente de 30° est recommandĂ©e pour minimiser l’effort fourni.

Un angle de pente peu inclinĂ© est particuliĂšrement apprĂ©ciĂ© par les utilisateurs, car il rĂ©duit l’effort au niveau des jambes, ce qui est ressenti comme un soulagement. MĂȘme si la distance parcourue peut ĂȘtre plus longue par rapport Ă  une pente plus prononcĂ©e, cet escalier offre un confort accru lors de la montĂ©e ou de la descente.

L’escalier de charge est conçu pour couvrir une hauteur maximale de 3,20 mĂštres, en tenant compte de l’angle de 30° et d’un nombre de 18 marches, selon la norme BGI 561.

Le profilĂ© BASE h’elcom 120×40 mm est utilisĂ© comme poutre de rĂ©fĂ©rence pour la construction des limons et des marches, garantissant ainsi la soliditĂ© et la stabilitĂ© de l’escalier.

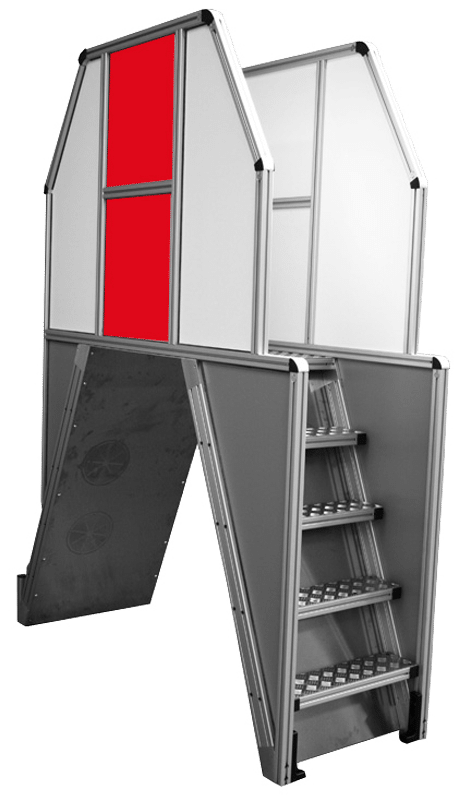

LES PLATEFORMES DE TRAVAIL ELCOM : PARFAITEMENT COMPLEMENTAIRES AVEC VOS ESCALIERS H’ELCOM

Les plateformes elcom sont conçues pour servir de niveaux de travail surĂ©levĂ©s ou de paliers entre les tronçons d’escalier. Leur construction est simplifiĂ©e grĂące au systĂšme de construction multi modulaire H’elcom, oĂč toutes les zones utilisĂ©es sont Ă©tablies avec les mĂȘmes composants, suivant les mĂȘmes principes.

Le profilĂ© BASE H’elcom 120x40mm, lĂ©ger et robuste, est utilisĂ© pour soutenir les profilĂ©s de marche et assurer leur maintien. Les marches reposent sur un cadre spĂ©cialement conçu et sont fixĂ©es au profilĂ© par vissage. Une bande coulissante empĂȘche le contact direct entre les profilĂ©s en aluminium, Ă©vitant ainsi les bruits indĂ©sirables dans les environnements de travail calmes.

Les profilĂ©s de marche striĂ©s, d’une longueur pouvant atteindre 6000 mm, peuvent servir Ă  la fois de marches individuelles et de panneaux longs pour former une passerelle. En disposant plusieurs profilĂ©s de marche en parallĂšle, il est possible de crĂ©er une plateforme de travail spacieuse d’une surface pouvant atteindre 36 m2. Il est Ă©galement possible de relier des profilĂ©s de marche longs Ă  l’aide de profilĂ©s cadres en façade, crĂ©ant ainsi un plancher surĂ©levĂ© de longueur variable.

Avec la gamme H’elcom, vous pouvez construire des plateformes ayant une profondeur allant de 240 mm avec des intervalles de 80 mm jusqu’Ă  une profondeur totale maximale de 6080 mm. Selon la norme DIN EN ISO 14122, une largeur minimale de palier de 600 mm est recommandĂ©e.

Une conception précise pour une surface continue

GrĂące Ă  leur fabrication prĂ©cise, les cadres et les marches des plateformes elcom sont parfaitement alignĂ©s, offrant ainsi aux utilisateurs une surface continue. Sauf dans les environnements de travail nĂ©cessitant des interstices, par exemple pour faciliter l’Ă©coulement des liquides. Les profilĂ©s de marches striĂ©s peuvent ĂȘtre fixĂ©s les uns en dessous des autres en utilisant soit des profilĂ©s entretoises marches, soit des colliers de serrage. Ces derniers crĂ©ent un espace de 10 mm entre les panneaux, facilitant l’Ă©coulement des liquides. Les panneaux peuvent ĂȘtre vissĂ©s par le bas lorsque des profilĂ©s entretoises marches sont utilisĂ©s.

Des garde-corps sûrs, le complément idéal des plateformes elcom

Le systĂšme de plateformes elcom est parfaitement complĂ©mentaire avec le systĂšme de garde-corps. Il permet de rĂ©aliser des garde-corps sĂ»rs et continus rĂ©pondant Ă  toutes les exigences, y compris les plinthes et les sous-lisses. Le systĂšme de garde-corps Ă©vite la prĂ©sence d’espaces gĂȘnants entre la main courante de l’escalier et la plateforme avec garde-corps. Les composants du garde-corps n’empiĂštent pas sur la surface utile de la plateforme et de l’escalier, garantissant ainsi que toute la zone de travail thĂ©orique reste disponible.

Des possibilités illimitées avec une parfaite intégration

Le profilĂ© cadre 8 120×40 de elcom, utilisĂ© pour la construction des plateformes, dispose de la rainure du profilĂ© 8, ce qui le rend compatible avec le standard elcom. Cela signifie que non seulement le systĂšme de garde-corps peut ĂȘtre utilisĂ©, mais Ă©galement tout l’Ă©quipement elcom. Il est ainsi possible de construire des plateformes complĂštes avec des clĂŽtures de protection, des portes ou des stations de travail intĂ©grĂ©es. Les escaliers et les plateformes ne sont pas des structures isolĂ©es, mais font partie intĂ©grante d’un bĂąti de machine, offrant ainsi des possibilitĂ©s illimitĂ©es d’intĂ©gration et de personnalisation.

SÉCURITÉ ET CONFORT : LES GARDE-CORPS H’ELCOM

Cinq connecteurs pour tous les cas de figure

Parfois, la crĂ©ation d’un garde-corps pour un escalier ou une plateforme nĂ©cessite l’expertise d’un professionnel. Ce processus ne se limite pas uniquement Ă  respecter des angles particuliers. La maniĂšre dont le garde-corps est conçu dĂ©pend Ă©galement de la façon dont l’escalier est connectĂ© Ă  la plateforme.

Souvent, les systĂšmes de garde-corps impliquent une variĂ©tĂ© considĂ©rable de connexions. Cependant, le systĂšme h’elcom se distingue en utilisant seulement cinq types de connecteurs qui englobent toutes les configurations possibles. Ces connecteurs sont utilisĂ©s pour joindre les poteaux Ă  l’escalier ou Ă  la plateforme, pour fixer la main courante en place, et pour assurer une fixation solide de la sous-lisse. Cette conception simplifie grandement le travail du concepteur. PlutĂŽt que de devoir rechercher des composants spĂ©cifiques pour chaque Ă©tape, le concepteur peut Ă©laborer les garde-corps h’elcom en suivant des principes clairs. En cas de modification ultĂ©rieure, il est possible de rĂ©utiliser aisĂ©ment les composants existants, rĂ©duisant ainsi la diversitĂ© des piĂšces en stock.

Les garde-corps h’elcom se distinguent par leur forme ronde, leur aspect soignĂ© et leur caractĂšre sĂ©curisĂ©. Les poteaux et les mains courantes sont fabriquĂ©s Ă  partir de profilĂ©s BASE8 D40 dotĂ©s d’une ou deux rainures qui peuvent ĂȘtre fermĂ©es de maniĂšre propre. Cela crĂ©e des surfaces rondes et continues qui empĂȘchent l’accumulation de saletĂ© et rĂ©duisent les risques de blessures. Les sous-lisses sont constituĂ©es de profilĂ©s BASE6D30 4N, plus fins.

La gamme h’elcom est conforme aux exigences de sĂ©curitĂ© obligatoires, telles que les sous-lisses et les plinthes. Ainsi, il est possible de se conformer aux normes de l’ISO et aux directives des organismes professionnels, voire mĂȘme de les surpasser. À noter Ă©galement que les garde-pieds fabriquĂ©s Ă  partir du profilĂ© BASE8 120×16 E sont 20 mm plus Ă©levĂ©s que ce que prĂ©voit la norme DIN EN ISO 14122.

Poteaux pratiques

Les garde-corps sont conformes Ă  la norme DIN EN ISO 14122, et nous observons rigoureusement ses directives en ce qui concerne la hauteur du garde-corps, l’espacement entre les poteaux ainsi que la hauteur de la traverse intermĂ©diaire ou sous-lisse.

Main courante fiable

EsthĂ©tique et fonctionnelle, elle assure la sĂ©curitĂ© tout en conservant une modularitĂ© au fil de la vie de l’installation industrielle.
