Convoyeur à bande gonflable

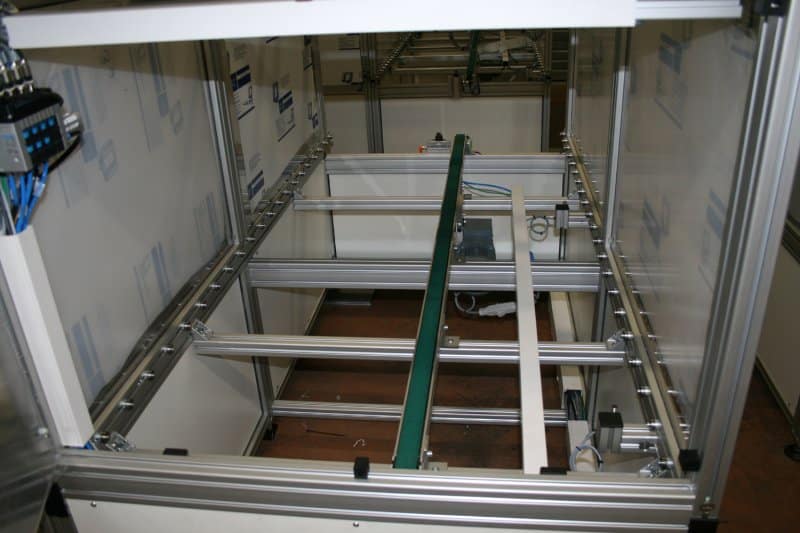

Les unités d’entraînement à bande gonflable sont spécialement conçues pour le déplacement de plateaux en accumulation. Ces convoyeurs conviennent parfaitement aux porte-pièces ou aux boîtes à fond plat. Ils peuvent être motorisés ou manuels. La charge du produit transporté est transférée grâce à des roulements montés sur des profilés en aluminium, qui servent également de guide pour les porte-pièces ou les boîtes.

La conception des convoyeurs à bande elcom repose sur l’utilisation de profilés de la gamme elcom, ce qui leur confère une grande modularité. Grâce à cette modularité et à l’expérience technique de leurs équipes, elcom est en mesure d’accompagner ses clients dans la réalisation de projets spécifiques

Fonctionnement des convoyeurs à bande gonflable

Ces convoyeurs fonctionnent en utilisant une bande transporteuse continue, dont la pression exercée contre les embases des porte-pièces est contrôlée pneumatiquement. La pression de la bande gonflable propulse les palettes porte-pièces vers l’avant, leur permettant de fonctionner en accumulation grâce à des butées. Il est également possible d’utiliser des indexages pour ce système.

Les convoyeurs à bande gonflable offrent de nombreux avantages. Grâce à leur capacité d’accumulation, ils permettent un transport efficace des produits, en évitant les arrêts fréquents. De plus, la pression pneumatique régulée assure un contact optimal entre la bande et les embases, garantissant ainsi un mouvement fluide des porte-pièces ou des boîtes. Les roulements montés sur les profilés en aluminium offrent une grande stabilité et une durabilité accrue.

Avantages de l'utilisation d'un convoyeur gonflable

Courroie supportée par l’air : La courroie d’un convoyeur gonflable est soutenue par un coussin d’air. Elle se compose généralement d’une série de chambres ou de compartiments d’air situés sous la courroie. La pression de l’air à l’intérieur de ces chambres crée un effet de flottaison qui soutient et propulse la courroie.

Frottement réduit : L’amortissement de l’air entre la courroie et la surface de support réduit le frottement, permettant un mouvement plus fluide et plus efficace de la courroie. Cela peut entraîner des économies d’énergie par rapport aux convoyeurs à courroie traditionnels.

Contrôle de pression variable : La pression d’air à l’intérieur des chambres gonflables peut être ajustée pour contrôler la rigidité et le soutien fournis à la courroie. Cela permet une flexibilité dans l’optimisation des performances du convoyeur en fonction des exigences spécifiques de l’application.

Installation facile et flexibilité : Les convoyeurs à courroie gonflables sont généralement légers et modulaires, ce qui les rend faciles à installer, à démonter et à reconfigurer. Ils peuvent être rapidement installés ou déplacés selon les besoins, offrant ainsi une flexibilité dans divers environnements industriels.

Fonctionnement silencieux : Comparés à d’autres systèmes de convoyage, les convoyeurs à courroie gonflables ont tendance à fonctionner silencieusement grâce à un contact mécanique réduit et une réduction du frottement.

Manipulation douce des matériaux : La courroie supportée par l’air offre un effet d’amortissement, la rendant adaptée à la manipulation de matériaux délicats ou fragiles qui pourraient être susceptibles d’être endommagés ou brisés sur des convoyeurs traditionnels.

Faible entretien : Les convoyeurs à courroie gonflables ont souvent moins de pièces mobiles par rapport aux convoyeurs traditionnels, ce qui réduit les besoins en maintenance. Cependant, des inspections régulières et un entretien du système d’alimentation en air sont nécessaires pour assurer des performances optimales.

caractéristiques techniques

Les convoyeurs à bande gonflable sont dotés de caractéristiques techniques spécifiques qui contribuent à leur bon fonctionnement et à leur efficacité. Voici les principales caractéristiques techniques de ces convoyeurs :

  1. Entraînement par courroie crantée : Les convoyeurs à bande gonflable sont équipés d’un système d’entraînement par courroie crantée. Cette courroie, qui est généralement en matériau synthétique durable, assure une transmission efficace de la puissance du moteur à la bande transporteuse.
  2. Poulies en acier montées sur roulements à billes : Les convoyeurs sont équipés de poulies en acier robustes. Ces poulies sont montées sur des roulements à billes de haute qualité, ce qui permet un mouvement fluide et sans à-coups de la bande transporteuse.
  3. Guide bande en PA : Les convoyeurs à bande gonflable sont munis d’un guide bande en PA (polyamide). Ce guide assure un positionnement précis de la bande transporteuse, évitant ainsi tout déplacement latéral excessif et garantissant un alignement correct sur toute la longueur du convoyeur.
  1. Charge supportée par des roulements inox : De chaque côté du convoyeur, la charge est soutenue par des roulements en acier inoxydable. Ces roulements offrent une résistance à la corrosion et une durabilité accrue, assurant ainsi un support solide et fiable pour les plateaux, les porte-pièces ou les boîtes transportées.
  2. Ajustement de la pression dans le système gonflable : Une caractéristique clé des convoyeurs à bande gonflable est la possibilité d’ajuster la pression dans le système gonflable. Ce réglage de pression permet de contrôler la poussée exercée sur les plateaux, offrant ainsi une flexibilité pour adapter le convoyeur aux besoins spécifiques de chaque application. Il permet également d’optimiser la stabilité du transport et de prévenir tout glissement indésirable de la charge.

Grâce à ces caractéristiques techniques, les convoyeurs à bande gonflable offrent une fiabilité élevée, un mouvement fluide des produits transportés et une grande flexibilité pour s’adapter aux différentes charges et aux exigences spécifiques de l’industrie.

Dimensions (mm)

  • Largeur A : 200 à 500 maxi
  • Longueur 6 m maxi
  • Accumulation possible sur toute la longueur
  • Effort de poussée : 25 kg

Motorisations

230/400 v Triphasé 50 Hz

Vitesse (m/min.) +/- 10 % : 5 – 10 – 12 – 16 – 18

Pression maxi 0,8 bar

Régulateur de pression non fourni

Utilisation du convoyeur à bande gonflable
