Convoyeur à rouleaux
Les convoyeurs à rouleaux libres sont des systèmes de transport simples et économiques. Ils sont composés de rouleaux en acier zingué d’un diamètre de 50 mm. Ces rouleaux sont placés à intervalles réguliers le long de la structure du convoyeur, formant une surface de support pour les colis.
Le détail des convoyeurs à rouleaux
les convoyeurs à rouleaux motorisés offrent une solution plus avancée et automatisée pour le transport de charges. Ils sont également constitués de rouleaux en acier zingué, mais intègrent un système de motorisation pour déplacer les colis le long du convoyeur. La motorisation est généralement réalisée à l’aide d’une courroie ronde qui entraîne les rouleaux. Ce type de motorisation par courroie ronde offre un fonctionnement silencieux et une transmission de puissance efficace.
Les convoyeurs à rouleaux, qu’ils soient libres ou motorisés, sont conçus de manière modulaire. Cela signifie qu’ils sont constitués d’éléments individuels qui peuvent être assemblés et adaptés en fonction des besoins spécifiques de l’application. La gamme de profilés en aluminium est souvent utilisée comme base pour construire la structure du convoyeur, offrant ainsi une grande flexibilité de conception.
Outre les convoyeurs à bande, les convoyeurs à rouleaux sont une technologie standard de convoyage. Ils sont fréquemment utilisés, notamment pour les contenants en plastique ou les colis de poids élevé. Comme pour tous nos modules standard, le support est basé sur des profils en aluminium elcom. Il est donc facile d’intégrer ces modules dans votre environnement de production. En plus des convoyeurs à rouleaux standards, des convoyeurs à rouleaux courbes sont disponibles. De plus, les systèmes peuvent être conçus en tant que convoyeur à rouleaux motorisé ou convoyeur à rouleaux par gravité.
Les accessoires complémentaires du convoyeur à rouleaux
Pour rendre votre convoyeur à rouleaux plus spécifique, il peut être équipés de divers accessoires optionnels qui améliorent sa fonctionnalité et son adaptabilité aux besoins spécifiques de l’application répondant précisément à votre attente et vos besoins au sein de votre industrie :
- Pieds ou châssis en aluminium : Les pieds ou le châssis en aluminium servent de support structurel au convoyeur à rouleaux. Ils offrent une base solide et stable pour le convoyeur, garantissant sa stabilité pendant le fonctionnement. Les pieds réglables en hauteur permettent d’ajuster la hauteur du convoyeur en fonction des besoins de l’application ou de l’ergonomie requise.
- Rives de guidage : Les rives de guidage sont des barrières latérales qui sont fixées le long des côtés du convoyeur à rouleaux. Elles empêchent les colis de dévier latéralement et maintiennent les charges sur la surface des rouleaux, assurant ainsi un transport stable et sécurisé. Les rives de guidage sont particulièrement utiles lorsque les colis ont des dimensions irrégulières ou lorsqu’il est nécessaire de maintenir un alignement précis des charges.
- Pas entre rouleaux à la demande : Ce dispositif permet d’ajuster l’écartement entre les rouleaux du convoyeur à rouleaux. Il est utile lorsque les colis ont des tailles différentes et nécessitent un espacement spécifique pour un transport optimal. L’ajustement du pas entre rouleaux permet d’éviter les interférences entre les colis et de garantir un mouvement fluide le long du convoyeur.
- Butée fixe : Une butée fixe est une barrière fixe placée à une extrémité du convoyeur à rouleaux. Elle est utilisée pour arrêter les colis à une position spécifique et empêcher leur déplacement au-delà de cette position. Les butées fixes sont souvent utilisées dans les opérations de tri ou de séparation des colis.
- Butée distributrice : Contrairement à une butée fixe, une butée distributrice est une barrière mobile qui permet de diriger les colis vers différentes voies de sortie ou de séparation. Elle est utilisée dans les systèmes de tri ou de distribution pour acheminer les colis vers les destinations appropriées en fonction de leur destination ou de leur catégorie.
- Zone d’accélération : La zone d’accélération est une section du convoyeur à rouleaux spécialement conçue pour accélérer les colis. Elle est généralement équipée de rouleaux coniques ou d’un mécanisme d’entraînement supplémentaire pour augmenter la vitesse des colis pendant le transport. La zone d’accélération est utile lorsque des colis doivent être transportés sur une longue distance ou lorsqu’une vitesse de transport plus élevée est requise.
Ces accessoires optionnels permettent d’améliorer la performance et la polyvalence des convoyeurs à rouleaux. Ils offrent des fonctionnalités telles que le guidage précis des colis, l’arrêt ou la distribution contrôlée des charges, ainsi que des options d’adaptation aux différentes tailles de colis et aux exigences spécifiques de l’application. L’utilisation judicieuse de ces accessoires contribue à optimiser l’efficacité et la sécurité du transport des colis sur les convoyeurs à rouleaux.

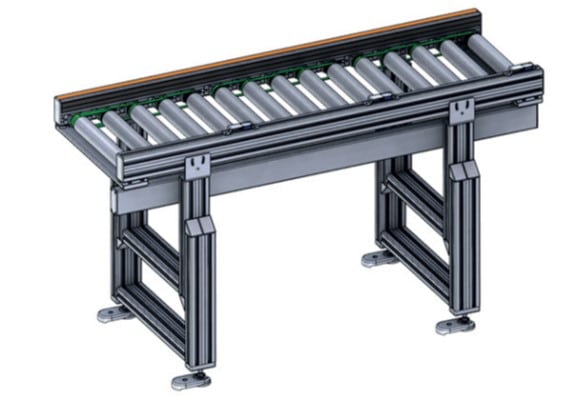

Le convoyeur à rouleaux libre
Le convoyeur intelligent à rouleaux motorisés permet de transporter des produits tout en gérant l’accumulation de façon autonome. La commande interne du convoyeur à rouleaux assure un transport d’accumulation sans pression des charges isolées.
Chaque zone est entraînée par un rouleau motorisé raccordé à un nombre fixe de rouleaux libres avec des courroies Poly-v. Aucun système de commande maître n’est nécessaire. La charge unitaire qui entre, active systématiquement la zone suivante en atteignant la fin de zone.
Les charges ne se touchent pas et sont accumulées sans pression en fonction des besoins. Ce système permet un flux de transport homogène ainsi qu’un fonctionnement en mode tampon pour un convoyage des produits tout en douceur, sans automatisme.
Caractéristiques techniques
Convoyeur droit compact, pour le transport
de tout type de cartons, de boîtes à fond
plat, etc., sur des rouleaux en acier zingué
Conception esthétique et design.
Largeur A : 350 – 450 – 550 – 650
- Rouleaux : Ø 50
- X : nombre de rouleaux
- P : pas entre rouleaux :
55 – 75 – 95 - L = (X-1) x P + 54
- Charge maxi par rouleau (daN) : 6
- Constitués d’éléments modulaires,parfaitement adaptables sur la gamme profilé aluminium.
Dimensions (mm)
Options
- Pieds ou châssis en aluminium
- Rives de guidages
- Pas entre rouleaux à la demande
- Butée fixe
En fonction des largeurs, longueurs et pas entre les rouleaux.
Charge admissible
Le convoyeur à rouleaux est donc modulable selon vos besoins et l’utilisation que vous comptez en faire par la suite. Ces différentes informations vous permettront de voir plus en détails les caractéristiques technique du convoyeur à courbe libre.

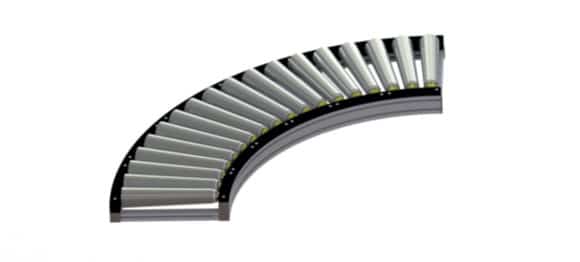

Le convoyeur à rouleaux courbe libre
Caractéristiques techniques
Convoyeur compact avec une courbe,
pour le transport de tout type de cartons,
de boîtes à fond plat, etc…, sur des
rouleaux tronconiques.
Conception esthétique et design
- Largeur A : 350 – 450 – 550 – 650
- Rouleaux acier zingué avec revêtement PVC
- Pas entre rouleaux P : 75 sur R 820
- Charge maxi par rouleau (daN) : 6
- Rayon de courbure intérieur : 780
Constitué d’éléments modulaires, parfaitement
adaptables sur la gamme profilé aluminium.
Dimensions (mm)
Options
- Pieds ou châssis en aluminium
- Rives de guidages
en fonction des largeurs, longueurs et pas entre les rouleaux.
Charge admissible
Le convoyeur à rouleaux libre offre une modularité permettant son adaptation à vos besoins spécifiques et à l’usage prévu. Ces informations détaillées vous éclaireront davantage sur les caractéristiques techniques du convoyeur à courbe libre.
Dans l’industrie, les convoyeurs à rouleaux libres se distinguent par leur polyvalence et leur efficacité dans le transport de charges variées. Leur capacité à faciliter les mouvements, à garantir la sécurité des opérations et à offrir des possibilités d’automatisation en fait des équipements incontournables. De plus, leur flexibilité de configuration permet de les adapter facilement à différents environnements de travail, qu’il s’agisse d’une usine avec des espaces restreints ou d’un entrepôt avec de longues distances à couvrir.
En outre, l’entretien régulier des convoyeurs à rouleaux libres est essentiel pour assurer leur bon fonctionnement et prolonger leur durée de vie. Les entreprises doivent donc prévoir des programmes de maintenance appropriés afin de garantir la fiabilité et l’efficacité continues de ces équipements indispensables à leurs opérations logistiques.
Le convoyeur à rouleaux motorisés
Le convoyeur à rouleaux motorisés intelligent permet le transport des produits tout en gérant l’accumulation de manière autonome. Le contrôle interne du convoyeur à rouleaux assure un transport sans pression des charges isolées. Chaque zone est entraînée par un rouleau motorisé relié à un nombre fixe de rouleaux libres avec des courroies rondes ou Poly-V. Aucun système de contrôle principal n’est nécessaire.
Caractéristiques techniques
Convoyeur droit compact, motorisé pour
le transport de tout type de cartons, de
boîtes à fond plat, etc., sur des rouleaux
en acier zingué.
Conception esthétique et design
- Largeur A : 350 – 450 – 550 – 650
- Rouleaux : Ø 50, acier galvanisé
- X : nombre de rouleaux
- P : pas entre rouleaux : 55 – 75 – 95
- L = (X-1) x P + 55
- Charge maxi par rouleau (daN) : 6

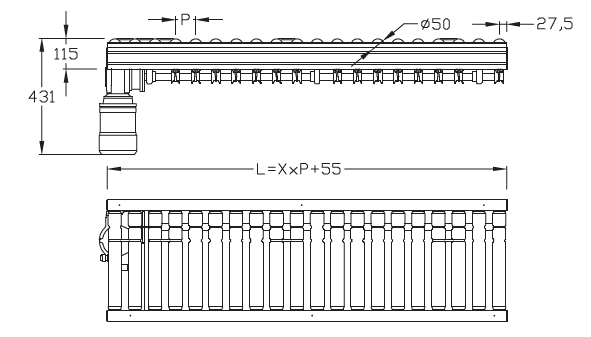

Dimensions (mm)
Motorisation
Motorisation rouleaux par courroie ronde
Vitesses (m/min) : 6 – 7 – 9 – 12 -18 – 24
Constitué d’éléments modulaires, parfaitement
adaptables sur la gamme profilé aluminium
- Pieds ou châssis en aluminium
- Rives de guidages
- Pas entre rouleaux à la demande
- Butée fixe
- Butée distributrice
Options
Les différentes caractéristiques techniques du convoyeur à rouleaux motorisés vous montres les différentes options, motorisations, dimensions disponibles afin de vous guidez au mieux sur les besoins qu’il vous faut.
Le convoyeur à rouleaux courbe motorisés
Caractéristiques techniques
Convoyeur compact motorisé avec une
courbe, pour le transport de tout type de
cartons, de boîtes à fond plat, etc…, sur
des rouleaux tronconiques.
Conception esthétique et design.
- Largeur A : 450 – 550 – 650
- Rouleaux acier zingué avec revêtement
PVC - Pas entre rouleaux P : 65 sur R 712
- Charge maxi par rouleau (daN) : 6
- Rayon de courbure intérieur : 672

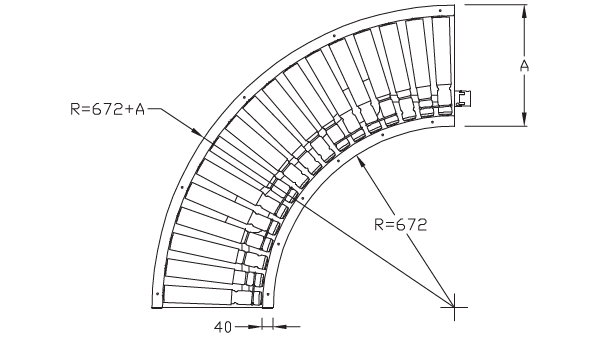

Dimensions (mm)
Motortisation
Motorisation rouleaux par courroie ronde.
Vitesses (m/min) : 6 – 7 – 9 – 12 -18 – 24
Constitué d’éléments modulaires, parfaitement
adaptables sur la gamme profilé aluminium.
- Pieds ou châssis en aluminium
- Rives de guidages
Options
les caractéristiques techniques des convoyeurs à rouleaux courbe motorisés apportent des solutions efficaces et polyvalentes pour le transport de charges dans diverses industries, tout en offrant des avantages significatifs en termes d’efficacité, de sécurité et d’automatisation des processus logistiques.
