Le système d’indexage TLM 2000 permet de stopper et de positionner précisément des palettes pour des opérations spécifiques. La palette est d’abord immobilisée par une butée intégrée, puis séparée des bandes de transport et positionnée grâce à l’utilisation d’un pion et d’un dispositif de localisation. En cas de chocs importants, il est possible d’opter pour des indexages dotés d’une butée amortie. De plus, une fonction de sécurité « homme mort » est disponible pour les indexages, qu’ils soient montés sur table ou en position élevée.
Le temps requis pour changer une palette sur un indexage TLM 2000 est de 1,2 seconde pour une palette de dimensions 200×200, avec un convoyeur se déplaçant à une vitesse de 15 mètres par minute. Par ailleurs, elcom garantit une précision de positionnement répétable de +/- 0,03 mm, ce qui permet un travail hautement précis.
elcom vous propose plusieurs types d’indexages pouvant s’intégrer sur nos transferts TLM 2000.
INDEXAGE 24 V
Le positionnement de la butée palette est effectué par un mouvement vertical, éliminant ainsi la nécessité d’une commande manuelle de la butée. Un moteur à réducteur sans balais (Brushless) est responsable du contrôle de la butée ainsi que de l’indexeur. Préconiser l’installation d’une butée en amont du processus. Le système est conçu de manière à empêcher tout mouvement en sens inverse.
INDEXAGES BAS
L’ensemble est solidement attaché directement aux unités de transport.
Pour les indexages bas avec amortissement, il est recommandé de prévoir une butée. De plus, sur les dispositifs indexeurs, une came permet de recentrer la palette pendant la phase d’élévation de l’indexage.
INDEXAGES SUR TABLE
Les dispositifs d’indexage montés sur table sont fixés à une table ou à un châssis pour garantir une précision cohérente avec les autres composants périphériques.
Pour les indexages sur table avec amortissement, il est recommandé d’intégrer une butée en amont. Dans le cas des dispositifs indexeurs, une came est utilisée pour recentrer la palette une fois la phase d’élévation de l’indexage enclenché.
L’option de sécurité « homme mort » est disponible pour les largeurs de 200, 300 et 400
INDEXAGES LOURDS
Les indexages robustes sont spécialement conçus pour des tâches de haute précision qui impliquent des forces considérables (pouvant atteindre 1500 daN) appliquées au centre de la palette.
Il est essentiel de placer l’ensemble sur une structure solide capable de supporter les forces exercées.
INDEXAGES HAUTS
Les dispositifs d’indexage en position élevée facilitent la cessation et l’alignement précis des palettes à des altitudes significatives au-dessus de la surface du convoyeur.
Après l’arrêt, la palette est élevée à une hauteur prédéfinie et maintenue en place au moyen de deux mécanismes d’indexation.
Les indexages en position élevée équipés d’amortisseurs nécessitent l’installation préalable d’une butée en amont. De plus, dans le cas des dispositifs indexeurs, une came est utilisée pour recentrer la palette lors de la montée de l’indexage.
Une alternative de sécurité « homme mort » est offerte pour les largeurs de 200, 300 et 400.
INDEXAGES PONTS
Les systèmes d’indexage de type pont facilitent l’élévation d’une palette à un poste spécifique tout en permettant le passage simultané d’une autre palette en dessous. Ces dispositifs se révèlent particulièrement efficaces pour les points de contrôle.
Une grande précision de positionnement, avec une marge d’erreur de seulement +/- 1 mm, est assurée.
Pour les opérations exigeant une précision accrue, il est recommandé de prévoir un réalignement de la palette.
Les indexages de type pont dotés d’un mécanisme d’amortissement présentent des avantages supplémentaires en termes de stabilité.
L’intégration d’une butée en amont est recommandée pour les systèmes d’indexage de type pont.

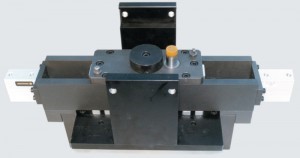

INDEXAGES PRESSES
Les mécanismes d’indexage de type presses sont conçus pour résister à des charges substantielles (jusqu’à 5 000 daN) appliquées à la zone située entre les deux bandes de transport.
Il est essentiel de positionner l’ensemble sur une structure robuste capable de supporter efficacement les forces exercées.
Ces dispositifs se révèlent particulièrement utiles dans les environnements nécessitant une manipulation et un positionnement précis des charges.
INDEXAGES MULTI-POSITIONS
Les systèmes d’indexage à positions multiples offrent la possibilité de réaliser un positionnement précis de la palette selon deux emplacements déterminés.
Ces dispositifs sont idéaux pour les applications nécessitant des transitions ciblées et fiables entre différentes positions, améliorant ainsi l’efficacité et la précision des opérations.
